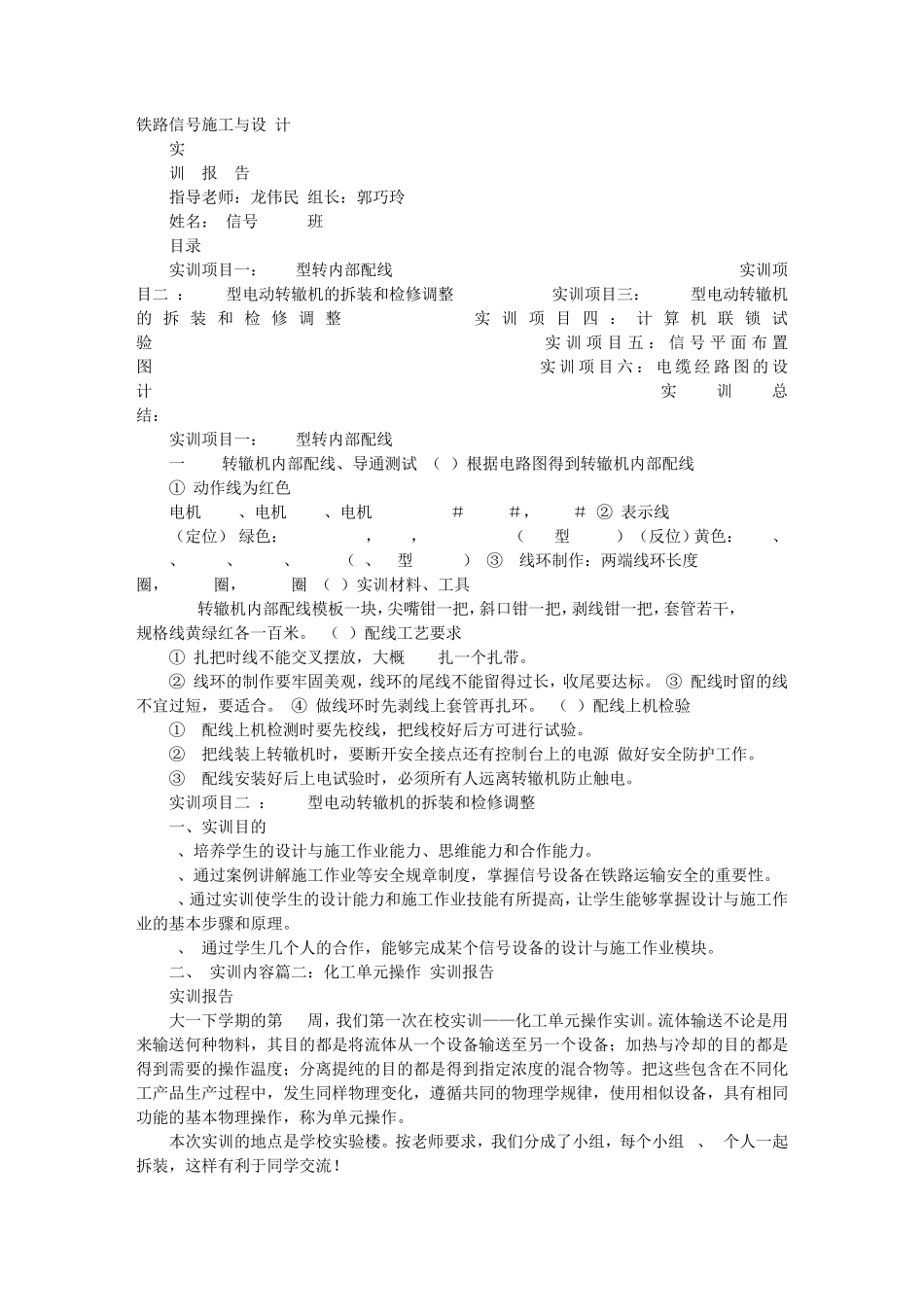

ZYJ7实训报告_第1页
1/7

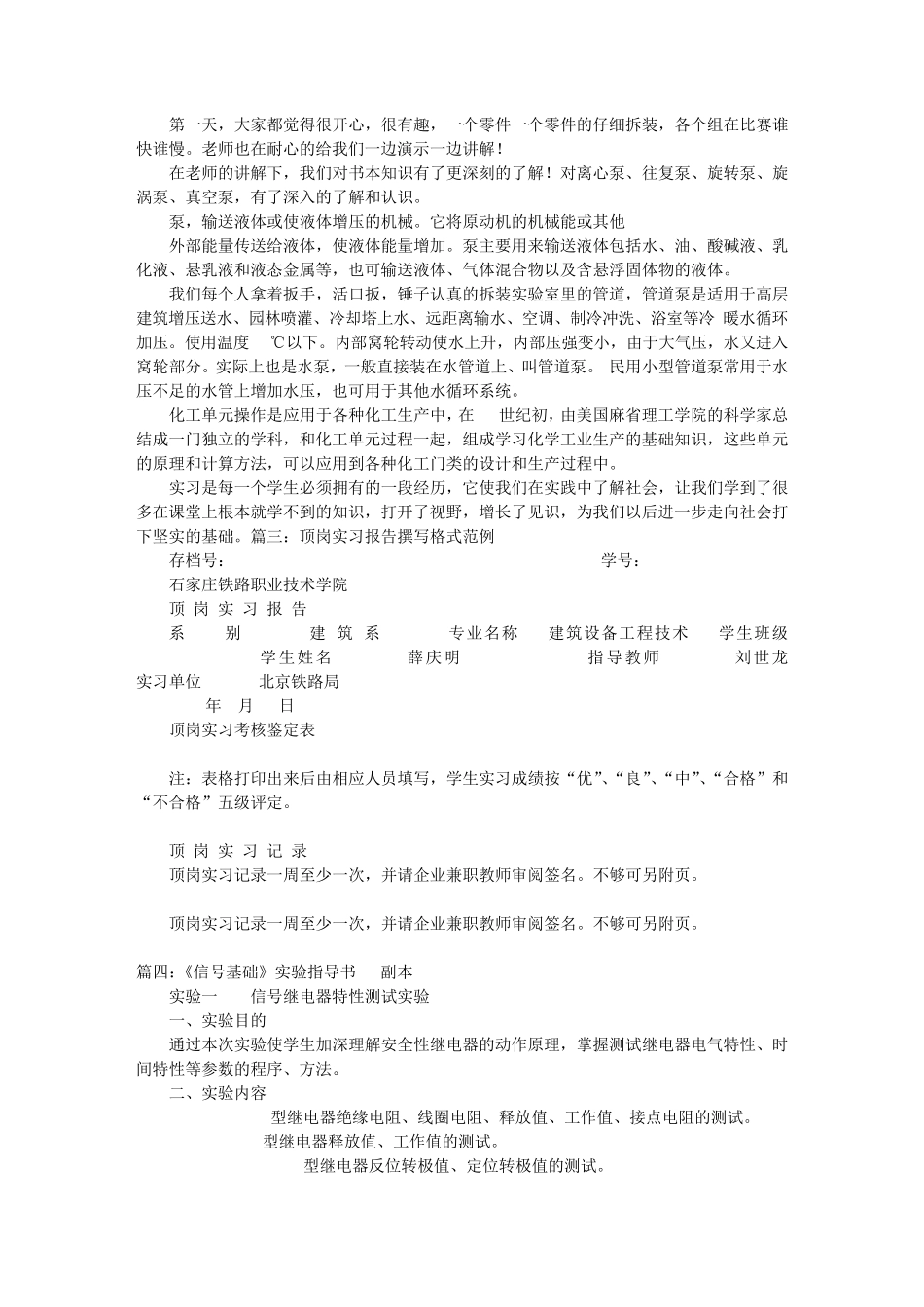

ZYJ7实训报告_第2页
2/7

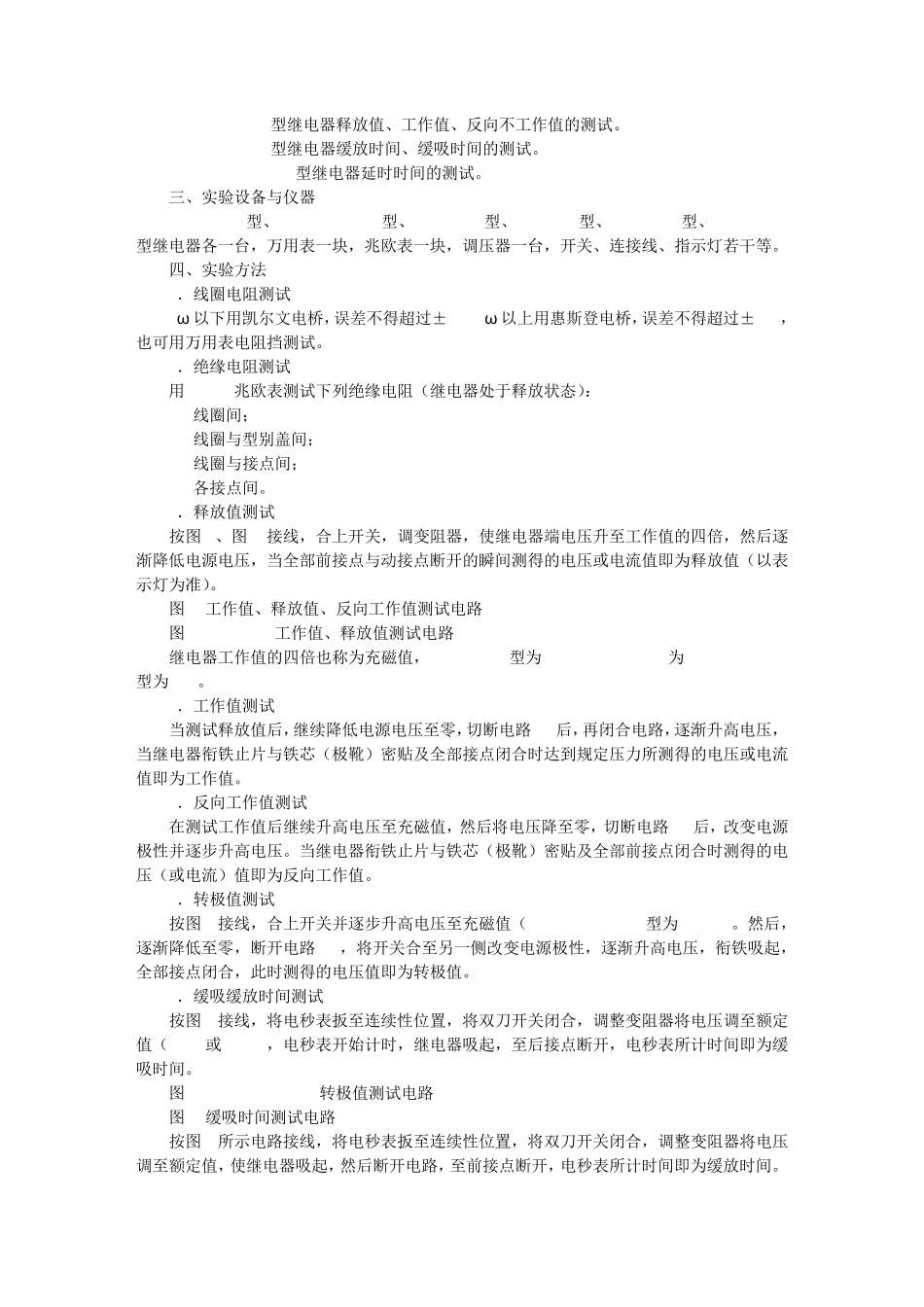

ZYJ7实训报告_第3页
3/7
铁路信号施工与设 计 实 训 报 告 指导老师:龙伟民 组长:郭巧玲 姓名: 信号 310-3班 目录 实训项目一:zd6型转内部配线 ....................................... 3 实训项目二 :zd6 型电动转辙机的拆装和检修调整 ........ 5 实训项目三:zyj7 型电动转辙机的 拆 装 和 检 修 调 整 ...... 15 实 训 项 目 四 : 计 算 机 联 锁 试验 ......................................... 18 实 训 项 目 五 : 信 号 平 面 布 置图 ......................................... 19 实 训 项 目 六 : 电 缆 经 路 图 的 设计 ...................................... 26 实训总结: ...................................................................... 24 实训项目一:zd6型转内部配线 一.zd6转辙机内部配线、导通测试 (1)根据电路图得到转辙机内部配线 ① 动作线为红色 电机 4-05、电机 1-42、电机 2-12,41-1#,11-2#,06-5# ② 表示线 (定位) 绿色:3-04,7-32,,9-33,34-13,14-03(d-e型 41-31) (反位)黄色:4-44、8-22、10-23、24-01、43-02(d、e型 11-21) ③ 线环制作:两端线环长度 10mm,6mm38圈,5mm36圈,4mm34圈 (2)实训材料、工具 zd6转辙机内部配线模板一块,尖嘴钳一把,斜口钳一把,剥线钳一把,套管若干,7x0.52规格线黄绿红各一百米。 (3)配线工艺要求 ① 扎把时线不能交叉摆放,大概2mm扎一个扎带。 ② 线环的制作要牢固美观,线环的尾线不能留得过长,收尾要达标。 ③ 配线时留的线不宜过短,要适合。 ④ 做线环时先剥线上套管再扎环。 (4)配线上机检验 ① 配线上机检测时要先校线,把线校好后方可进行试验。 ② 把线装上转辙机时,要断开安全接点还有控制台上的电源 做好安全防护工作。 ③ 配线安装好后上电试验时,必须所有人远离转辙机防止触电。 实训项目二 :zd6 型电动转辙机的拆装和检修调整 一、实训目的 1、培养学生的设计与施工作业能力、思维能力和合作能力。 2、通过案例讲解施工作业等安全规章制度,掌握信号设备在铁路运输安全的重要性。 3、通过实训使学生的设计能力和施工作业技能有所提高,让学生能够掌握设计与施工作业的基本步骤和原理。 4、 通过学生几个人的合作,能够完成某个信号设备的设计与施工作业模块。 二、 实训内容篇二:化工单元操作 实训报...
