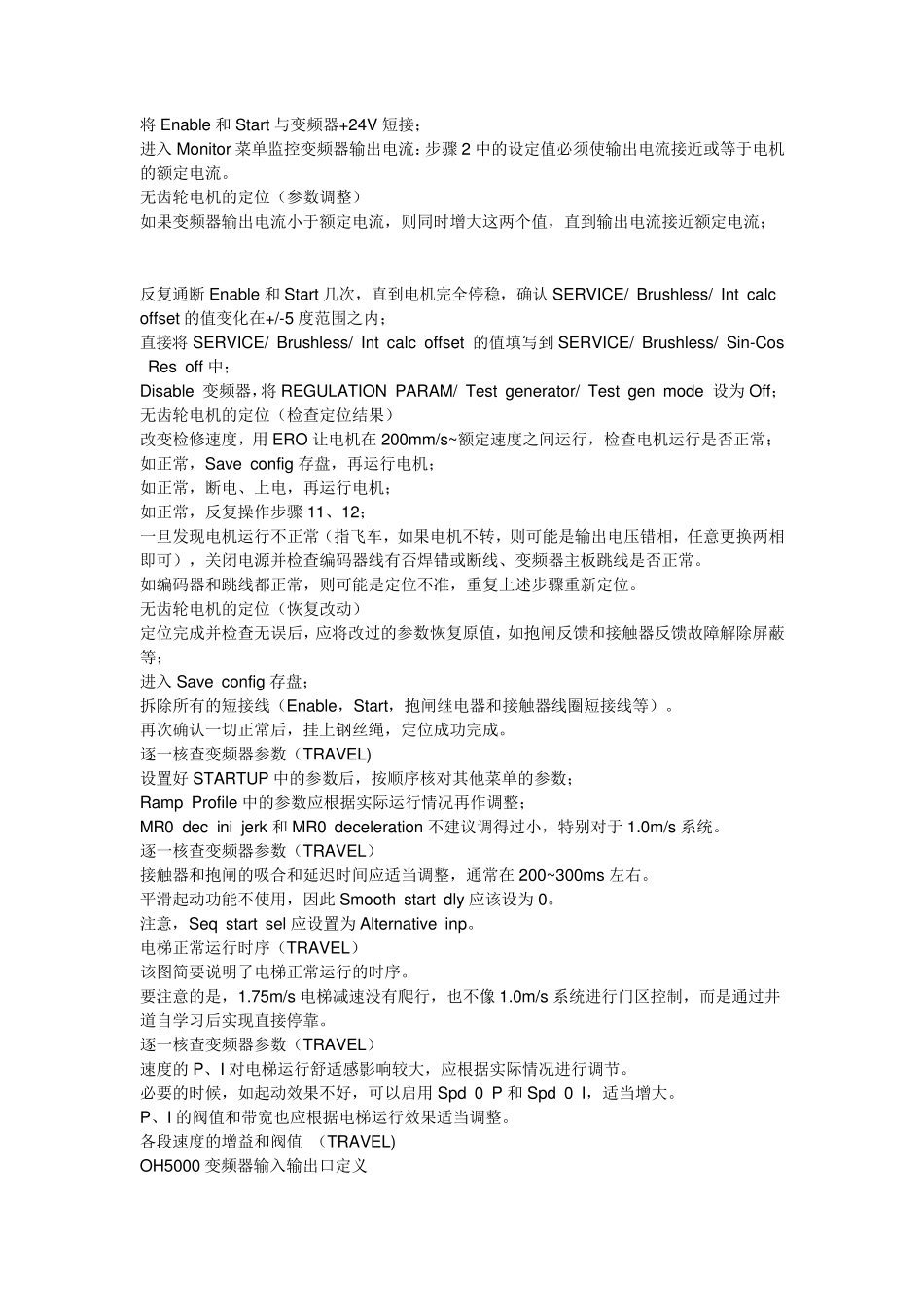

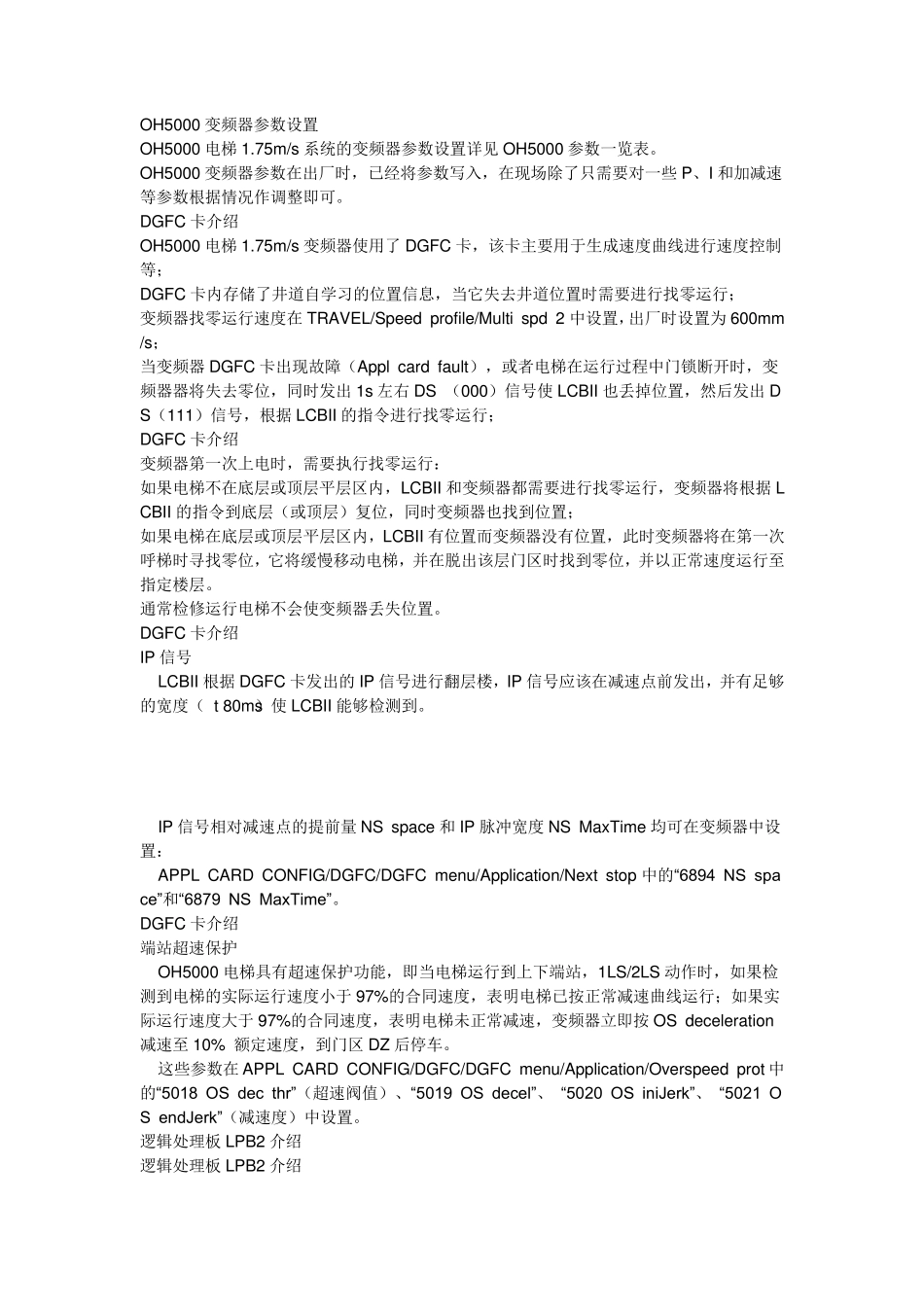

LCBII 用于1.75m/sOH5000 电梯 对于OH5000 电梯1.75m/s 系统，LCBII 采用LSVF_W 的控制方式，即速度采用V 码输出，输入信号使用DS 码。 OH5000 电梯（1.75m/s）调试 SIEI 变频器应用培训 用服务器设置 LSVF_W 控制方式： M1-3-1-4 Drive: 17； 平层装置采用2 个光电开关 ULZ 和 DLZ 2 光电距离为 6cm 左右，平层隔光板长度25cm； 光电信号通过 LPB2 转换后，分别送给 LCBII 和变频器，作为位置参考信号； LCBII 采用2 个光电作为门区信号，因此要作如下设置：M1-3-1-6 DZ-TYP: 1 LSVF_W：V 码含义及转化 LSVF_W：DS 信号 硬件系统框图 驱动器及电机参数的设置/检查 上电后首先检查 STARTUP/Startup config/Setup mode 中的Drive data 和 Motor data，参照右表。 特别注意，必须将 Spd ref/fbk res 设为 0.03125，否则电机运行不正常。 Startup config 中的参数设置 STARUP/Startup config 中的参数为电梯运行最基本的参数，必须正确设置； 参数设置可参照参数一览表，这里只将机械参数 Mechanical data 和编码器参数 Encoder config 的设置列出。 设置好参数后，须执行 Save config 存盘。 无齿轮电机的自学习 将钢丝绳从曳引轮上取下（由于定位时须松开抱闸，故进行旋转自学习）； 打开抱闸，使接触器吸合，给出Enable 信号； 无齿轮电机的自学习 由于无齿轮电机采用永磁材料，仅需执行电流自学习； 开始后，面板上将显示自学习进度； 无齿轮电机的定位（硬件准备） 无齿轮电机在运行之前必须进行编码器定位，定位前： 曳引轮上的钢丝绳必须取下； 短接接触器，并确认接触器吸合； 短接抱闸继电器，手动曳引轮确认抱闸打开； 可能会出现 Brake fbk loss 和 Contact fbk loss 故障，应进入Alarm config 中将这两个故障屏蔽，如有其他报警则应该排除故障后进行定位； 准备短接线，最好是空气开关，应能在定位过程中随时将 Enable 和 Start 和+24V； 无齿轮电机的定位（参数调整） 设置以下参数： REGULATION PARAM/Test generator/Test gen mode = Magn curr ref ； REGULATION PARAM/Test generator/Test gen cfg/Gen hi ref = 5000 [cnt] /Gen low ref = 5000 [cnt]； SERVICE/Brushless/Rho L = 0 SERVICE/Brushless/Rho H = 0； 将Enable 和Start 与变频器+24V 短接； 进入Monitor 菜单监...
