[广东]近海人工岛填海地基处理施工方案VIP免费

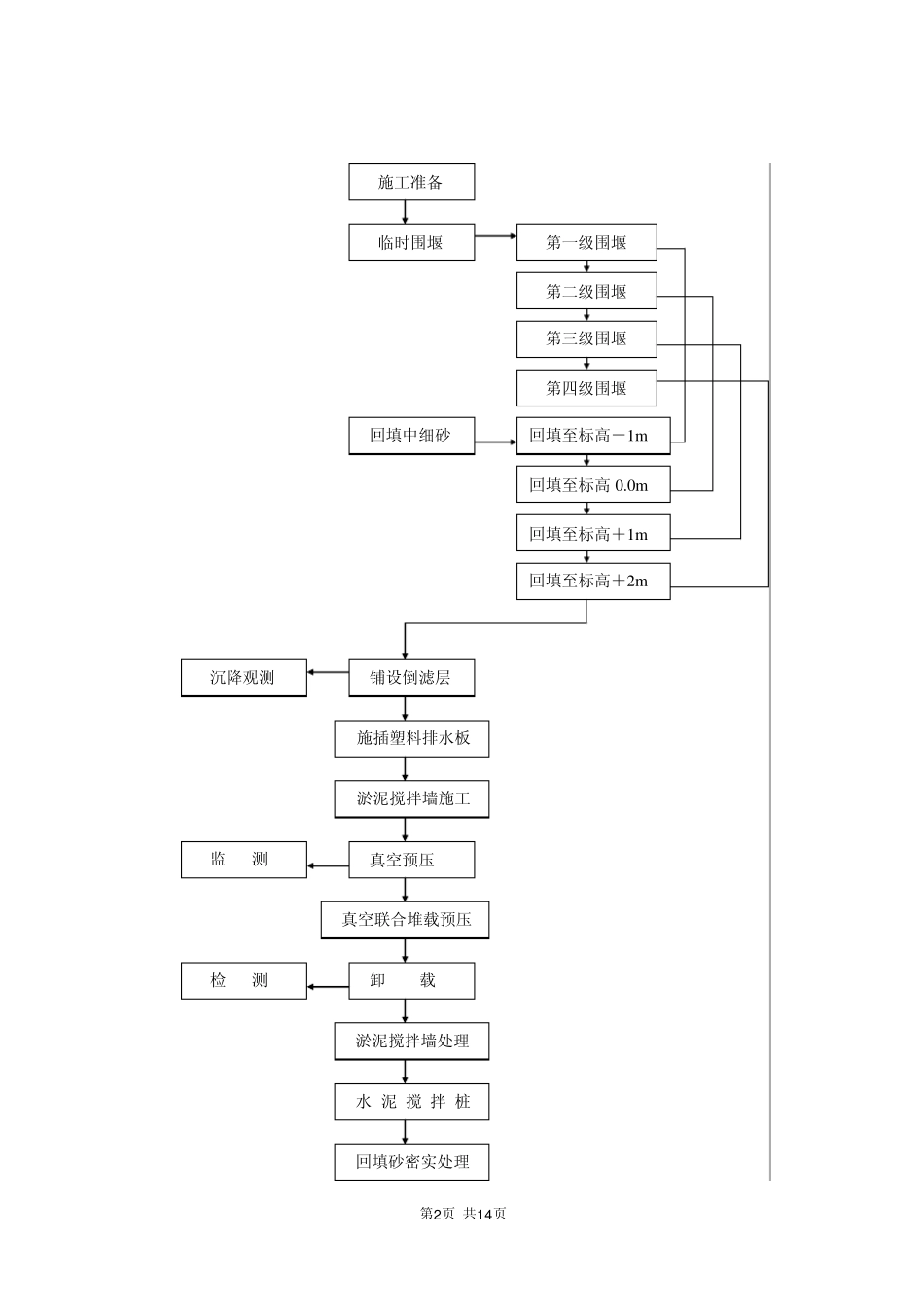

第1 页 共1 4 页 一、工程概况 1.1概述 拟建的珠澳口岸人工岛位于珠海市拱北湾近岸海域，地理坐标为22°12’31”N，22°34’31”E。 港珠澳大桥珠澳口岸人工岛填海工程的设计工作包括人工岛护岸、陆域形成、地基处理、施工栈桥及交通船码头。形成后的陆域交工标高为4.5m。 本工程软基处理分为岛壁区和岛内区，面积约 229万 m2。岛壁区地基处理属于西北护岸岸壁服务，由于岸坡稳定及工期的需要，该处地基处理方式采用真空联合堆载预压，面积约 53万 m2，岛内采用降水联合堆载预压和堆载预压的方式，面积约 176万 m2。 二、地基处理的施工工艺及流程 2.1岛壁区地基处理 2.1.1岛壁地基处理的施工工艺及流程 为了保证岛壁岸坡的稳定性和工期，该区域采用真空联合堆载预压的地基处理方法。主要施工工艺流程：临时围堰－回填中细砂－倒滤层铺设－施插塑料排水板－淤泥搅拌墙－真空预压－真空联合堆载预压－卸载－场地整平－淤泥搅拌墙处理－水泥搅拌桩－回填砂密实处理－分层碾压。 第2 页 共1 4 页 施工准备 临时围堰 回填至标高－1m 施插塑料排水板 回填中细砂 铺设倒滤层 第一级围堰 第二级围堰 第三级围堰 第四级围堰 回填至标高0.0m 回填至标高＋1m 回填至标高＋2m 淤泥搅拌墙施工 真空预压 真空联合堆载预压 卸 载 淤泥搅拌墙处理 沉降观测 监 测 检 测 水 泥 搅 拌 桩 回填砂密实处理 第3 页 共1 4 页 1、临时围堰 为了给岛壁区的陆域形成提供一个良好的掩护，需要在岛壁区的外围先形成临时围堰。 1）、铺设土工布和土工格栅 由于淤泥较厚，地基尚未处理，人工和机械无法上去施工，在围堰施工前，先铺设一层200g/m2的土工布，在土工布上层铺设一层土工格栅（单向一次性拉伸聚丙烯，TGDG220） 2）施插塑料排水板 为保证临时围堰的稳定，临时围堰区需要水上施打塑料排水板。 塑料排水板按正方形布置，间距1m，采用B型板。施工前应按照10m×10m进行试插，以确定插设排水板的实际深度；施工时，必须插穿软土层，进入下卧层30cm，并露出地面 20cm。当软土层下卧层为透水砂层时，控制塑料排水板在距砂层顶面 0.5m时终止。 3）临时围堰施工 临时围堰的长度约为4838m，其中北围堰约 2170m，西围堰约 2668m。围堰顶高程在结合岛壁区地基处理需要后确定为+3.0m，围堰顶宽暂定为2m。 结构采用分级式充填砂袋（或土工管袋）围堰，北围堰受风浪影响较大，采用抗风浪能力更好的土工管...
