S331D产品介绍和使用指南VIP免费

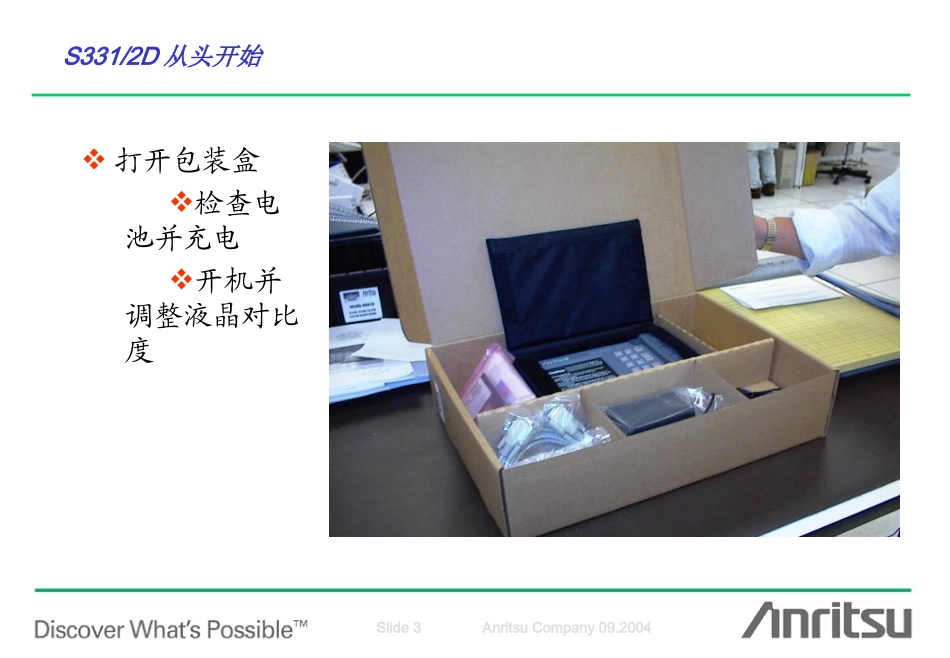

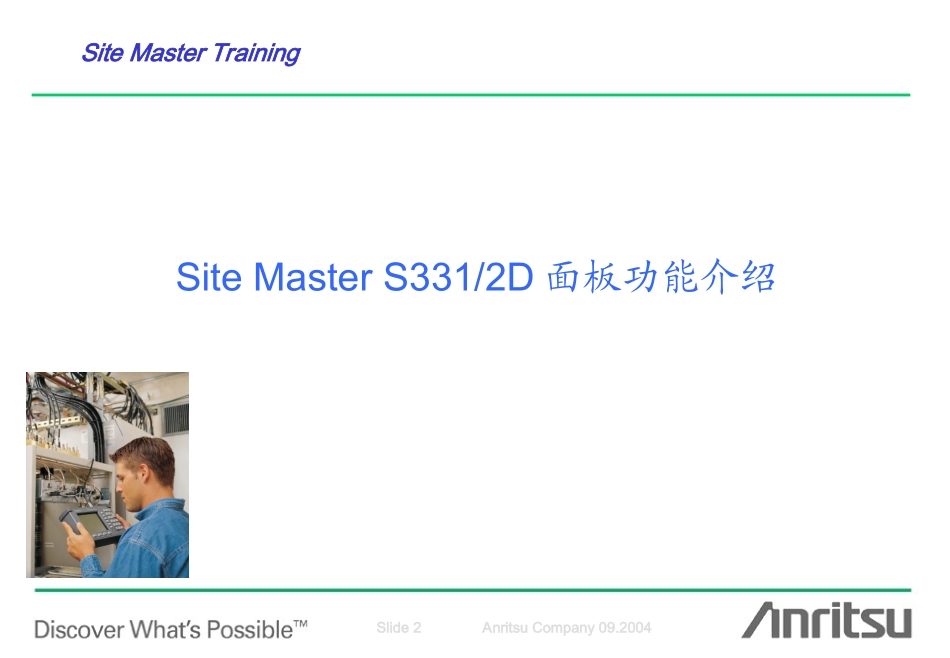

Slide1AnritsuCompany09.2004SiteMasterSiteMaster产品介绍和使用指南产品介绍和使用指南2008.11.12008.11.1Slide2AnritsuCompany09.2004SiteMasterTrainingSiteMasterS331/2D面板功能介绍Slide3AnritsuCompany09.2004S331/2D从头开始打开包装盒检查电池并充电开机并调整液晶对比度Slide4AnritsuCompany09.2004S331/2D从头开始测量面板功率探头接口测量端口直流电源插座串行口RFin—测试增益时使用。Slide5AnritsuCompany09.2004SiteMaster传输线扫描测量那么如何测量我们的传输线和天线系统的品质？驻波比(VSWR)回波损耗（ReturnLoss）Slide6AnritsuCompany09.2004数据显示曲线设置/数字输入软菜单键测量状态设置键SiteMaster的前面板Slide7AnritsuCompany09.2004A.所测量的参量B.Y轴标尺C.仪表状态D.软菜单E.X轴标尺F.参数设置指示G.操作提示数据显示XYSlide8AnritsuCompany09.2004XYMODE：设定X,Y轴参量，既设定X轴表示频率或距离，设定Y轴表示驻波比或回波损耗。FREQ/DIST：设定X轴标尺，既起始扫描频率（距离）和终止扫描频率（距离）标尺。AMPLITUDE：设定Y轴标尺，即驻波比（回波损耗）的测量显示范围（标尺）。SWEEP：设定频率扫描测量点数，单次扫描状态，是否进行曲线运算。测量状态设置键Slide9AnritsuCompany09.2004ESCAPE/CLEAR：取消/清除键，取消/退出（清除）目前输入的状态或数据。上下键：调节输入的数据或选择状态（菜单）。ENTER：输入确定，确定输入的数据或选择的状态。RUN/HOLD：单次测量（扫描）/测量保持（暂停）SYS：系统状态设定，设定打印，设定时钟/日期，设定标尺单位（米/英尺），进行自检。ON/OFF：开/关PRINT：打印键亮度，对比度STARTCAL：校准开始AUTOSCALE：Y轴标尺自动设置，自动选择最佳Y轴标尺SAVESETUP，RECALLSETUP：仪表状态，如MODE选择，X/Y轴标尺设置，校准等参量的存入和回叫。LIMIT/MARKER：设定Y/X轴光标的开关和位置（读数）。SAVEDISPLAY，RECALLDISPLAY：测量显示曲线的存入和回叫。曲线设置/数字输入键Slide10AnritsuCompany09.2004校准示范RFOUT/REFLECTION测量端口延伸电缆测量端口STARTCAL：按照操作提示将校准件（OPEN/SHORT/LOAD）依此连接到测量端口（CONNECTOPEN/SHORT/TERMINATIONTORFOUTPORT）：ENTER在显示屏左上角显示CALON表示校准完成并已启动注意:校准的测量端口（校准件的连接的位置）应尽量靠近被测件的端口。OPENSHORTLOADSlide11AnritsuCompany09.2004测量示范（频率域下测试驻波比VSWR）a)按下ON/OFF键开机，进入系统b)按下MODE键，进入模式选择菜单，使用上下键选择频率扫描-驻波比，按ENTER键确认c)按下FREQ/DIST，F1：输入起始频率：ENTER：F2：输入终止频率，按ENTER键确认d)按下SWEEP，选择需要的频率扫描测量点数，有3个选择点数130，259，517e)按下STARTCAL，开始校准频率，频率校准后显示屏幕左上角会提示校准通过，否则提示校准无效，频率更改后都要进行校准f)按下AUTOSCALE，自动调节Y轴的标尺范围，让视图容易观看。g)在测量端口上接上延伸电缆，然后再接入被测试天馈线开始测试。h)测试结束后，按下数字键9（savedisplay）保存曲线，该机内置可以保存300条曲线。i)测试结束，按下ON/OFF关机Slide12AnritsuCompany09.2004测量示范（时域下测试驻波比VSWR）a)按下ON/OFF键开机，进入系统b)按下MODE键，进入模式选择菜单，使用上下键选择故障断点距离测量-驻波比，按ENTER键确认c)按下FREQ/DIST：D1：输入起始距离：ENTER：D2：输入终止距离：按ENTER键确认d)按下FREQ/DIST：选择DTFAID：PROPVEL：输入相对光速（电磁波在电缆中传播的速度/电磁波在真空中的传播速度）：CABLELOSS：输入电缆损耗值：RES：输入测量点数（参见FDR测量分辨率和最大测量距离）e)按下STARTCAL，开始校准频率，频率校准后显示屏幕左上角会提示校准通过，否则提示校准无效，频率更改后都要进行校准f)按下AUTOSCALE，自动调节Y轴的标尺范围，让视图容易观看g)在测量端口上接上延伸电缆，然后再接入被测试天馈线开始测试h)测试结束后，按下数字键9（savedisp...
