[必藏知识]消防工程图形符号及工程图例大全,看图纸不求人!VIP免费

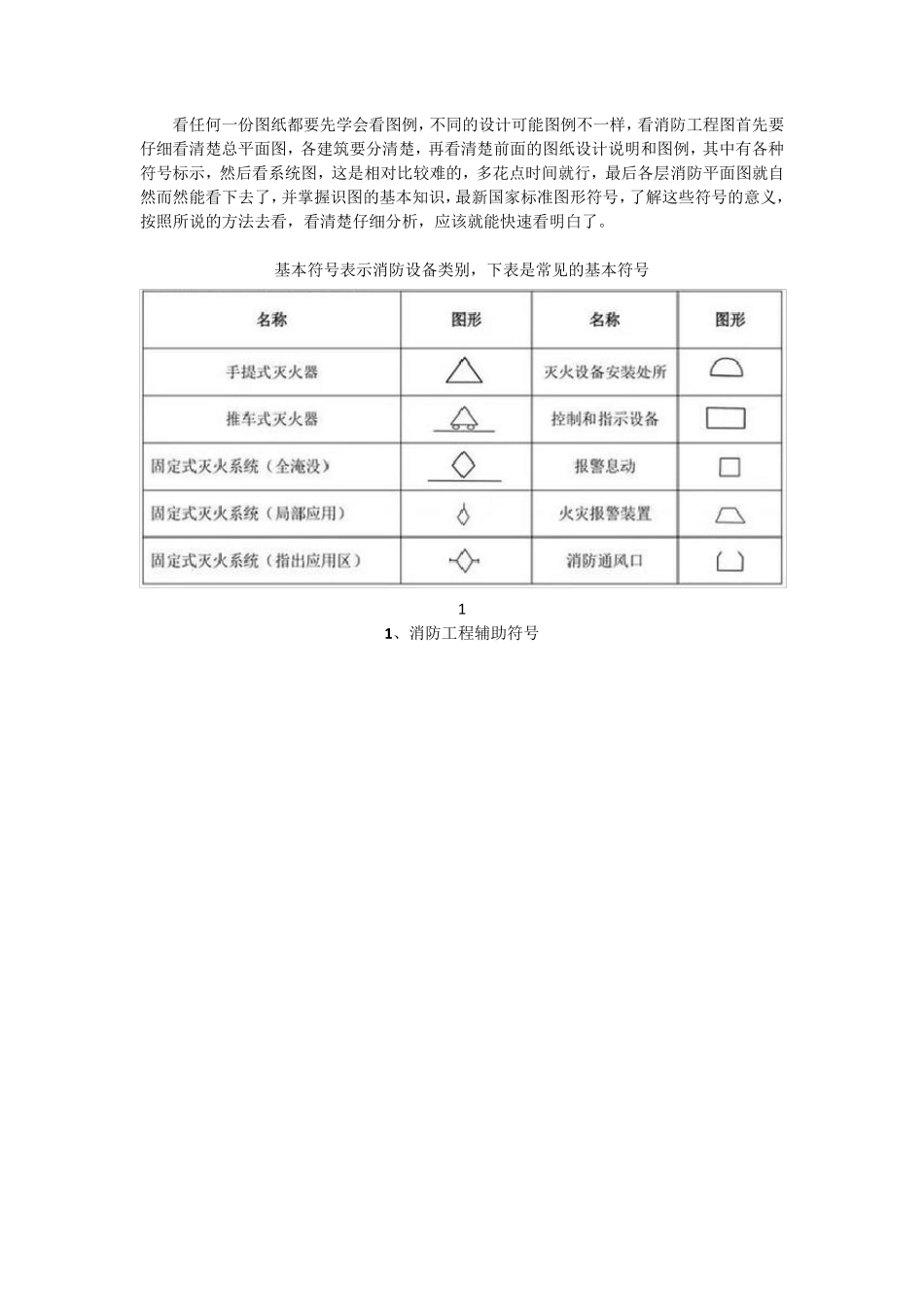

[必藏知识]消防工程图形符号及工程图例大全,看图纸不求人!_第1页
1/10

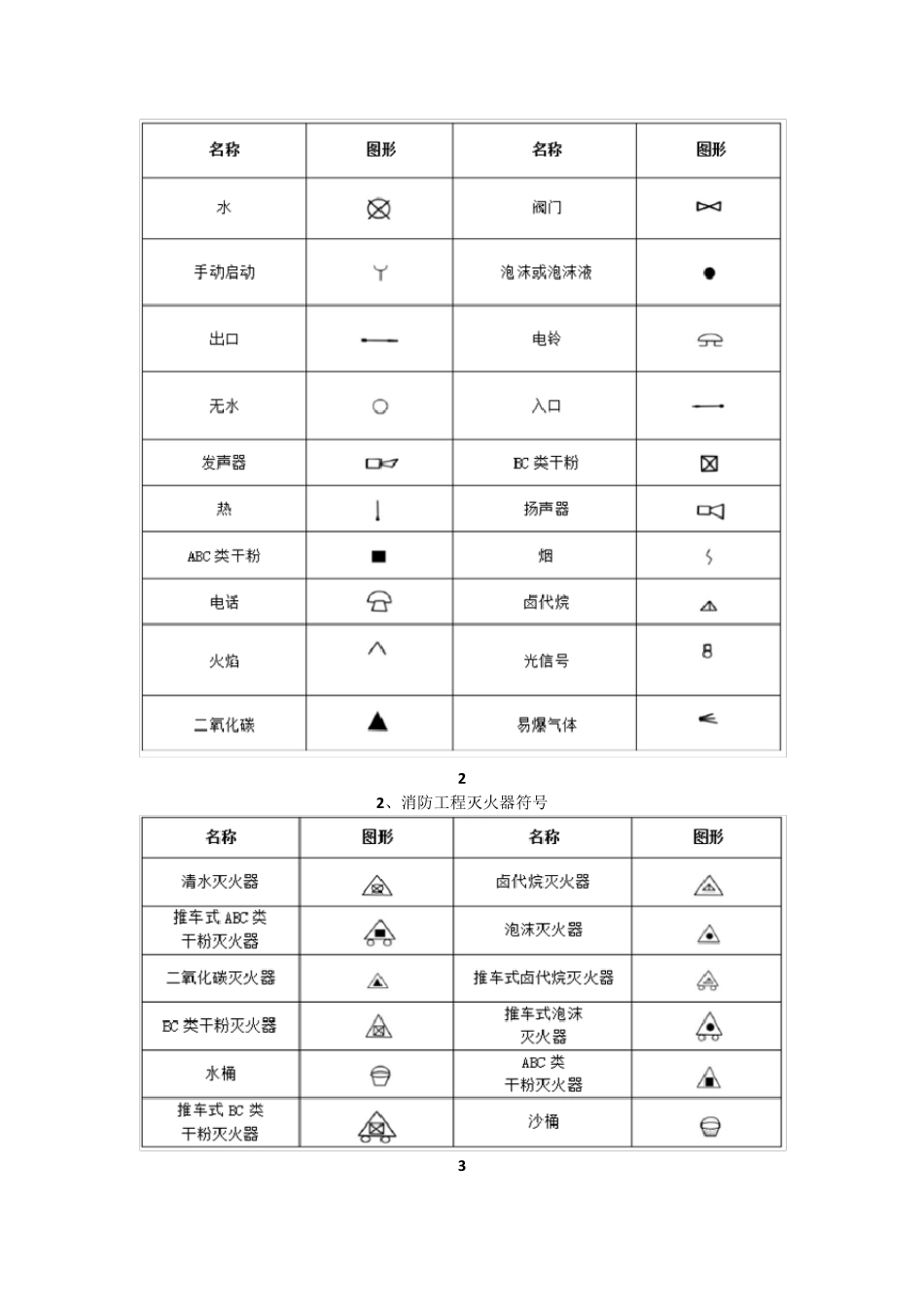

[必藏知识]消防工程图形符号及工程图例大全,看图纸不求人!_第2页
2/10

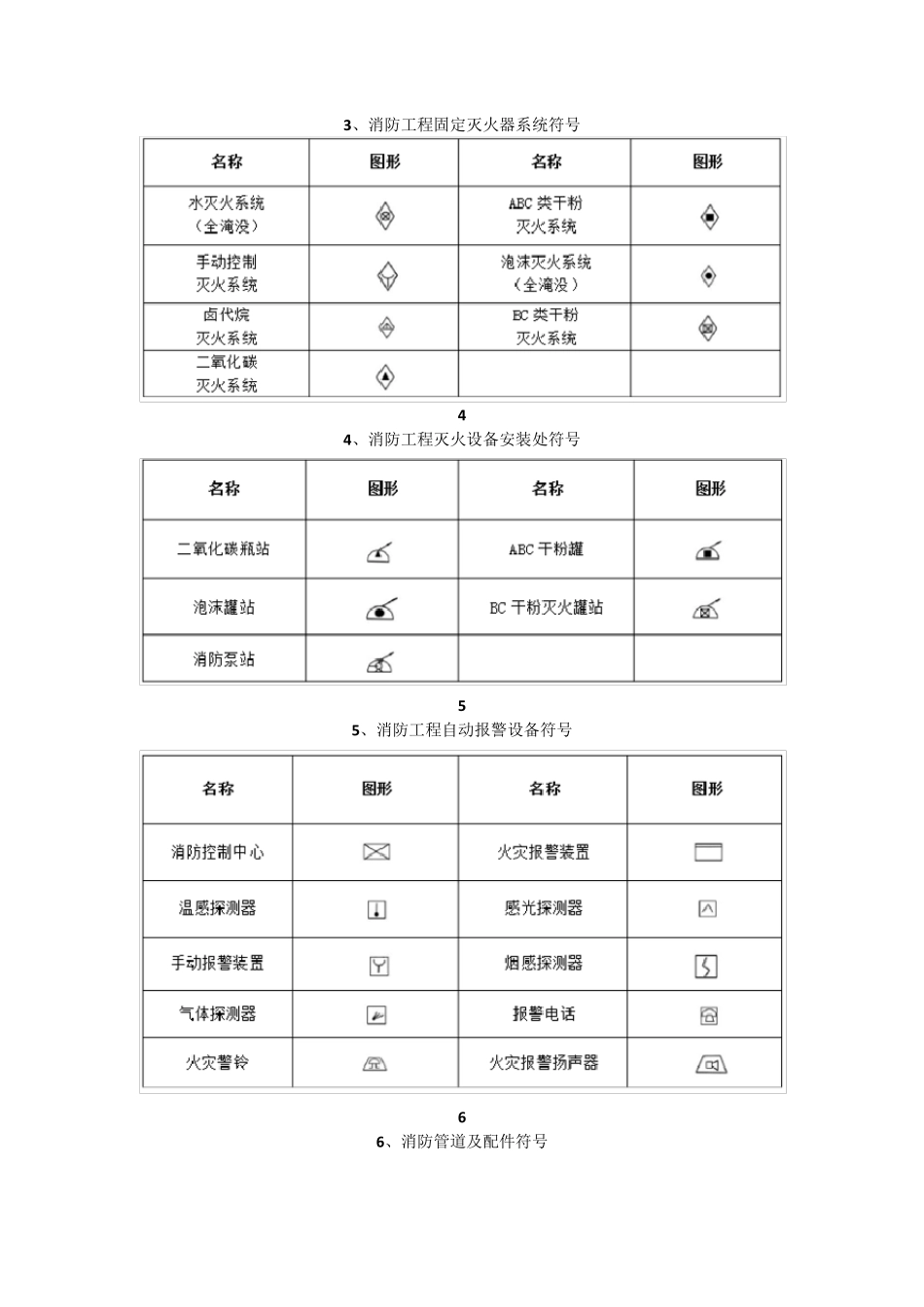

[必藏知识]消防工程图形符号及工程图例大全,看图纸不求人!_第3页
3/10
看任何一份图纸都要先学会看图例,不同的设计可能图例不一样,看消防工程图首先要仔细看清楚总平面图,各建筑要分清楚,再看清楚前面的图纸设计说明和图例,其中有各种符号标示,然后看系统图,这是相对比较难的,多花点时间就行,最后各层消防平面图就自然而然能看下去了,并掌握识图的基本知识,最新国家标准图形符号,了解这些符号的意义,按照所说的方法去看,看清楚仔细分析,应该就能快速看明白了。 基本符号表示消防设备类别,下表是常见的基本符号 1 1 、消防工程辅助符号 2 2、消防工程灭火器符号 3 3、消防工程固定灭火器系统符号 4 4、消防工程灭火设备安装处符号 5 5、消防工程自动报警设备符号 6 6、消防管道及配件符号 7 8 9 7、火灾报警系统图例 10 11 8、消防工程设计图示例 12 13 9、消防工程图例参考 14 15 16 17
