SF6环网柜方案简介VIP免费

SF6环网柜方案简介_第1页
1/12
SF6环网柜方案简介_第2页
2/12
SF6环网柜方案简介_第3页
3/12

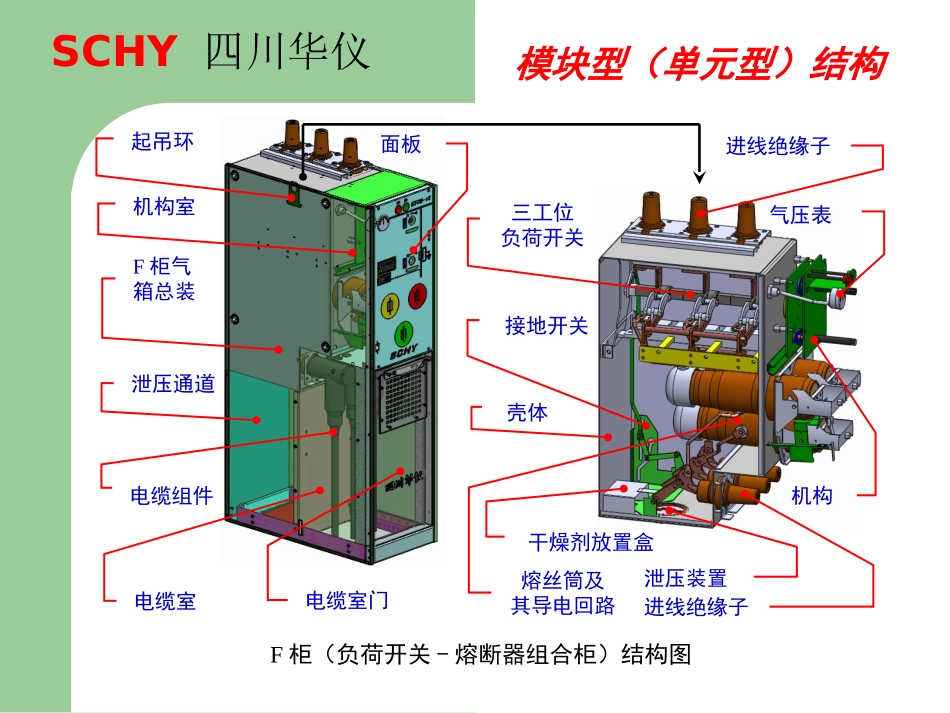

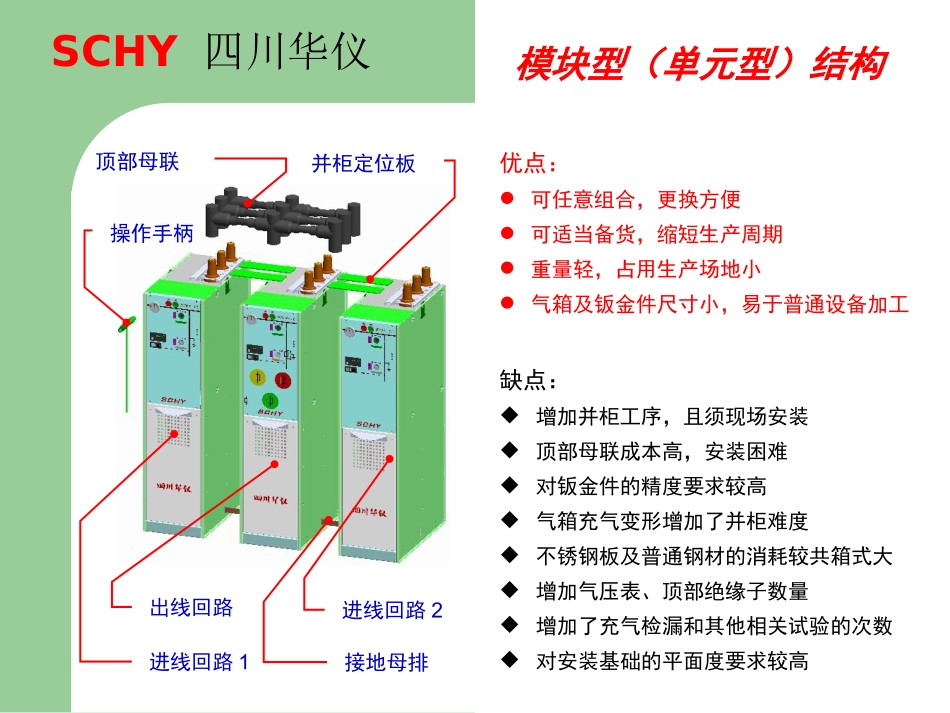

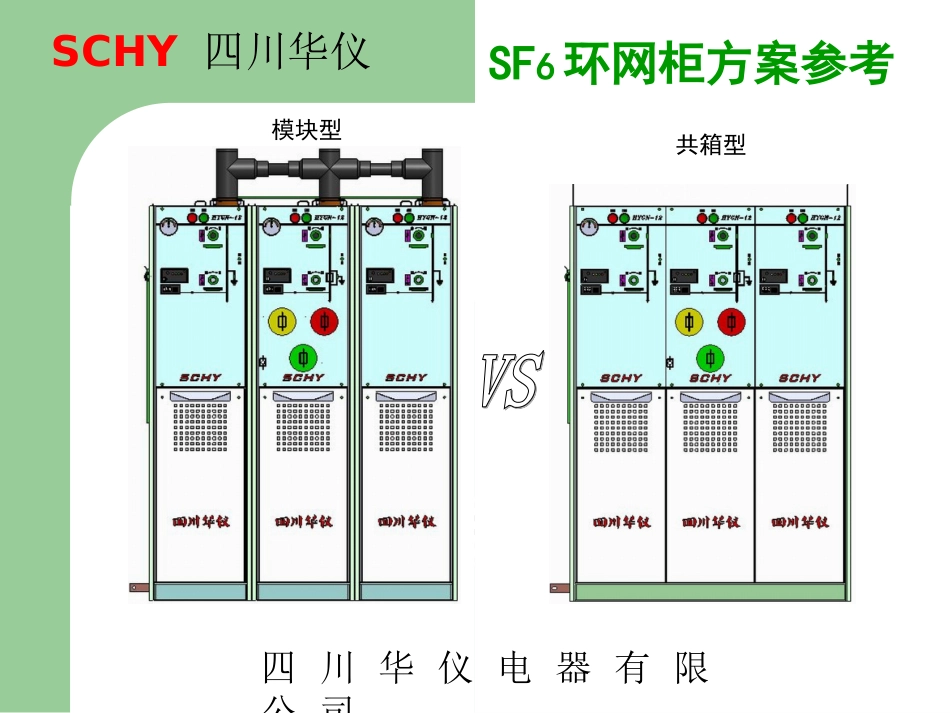

SF6环网柜方案参考SCHY四川华仪四川华仪电器有限公司模块型共箱型模块型(单元型)结构SCHY四川华仪优点:可任意组合,更换方便可适当备货,缩短生产周期重量轻,占用生产场地小气箱及钣金件尺寸小,易于普通设备加工操作手柄进线回路1出线回路进线回路2接地母排并柜定位板顶部母联缺点:增加并柜工序,且须现场安装顶部母联成本高,安装困难对钣金件的精度要求较高气箱充气变形增加了并柜难度不锈钢板及普通钢材的消耗较共箱式大增加气压表、顶部绝缘子数量增加了充气检漏和其他相关试验的次数对安装基础的平面度要求较高模块型(单元型)结构SCHY四川华仪机构室F柜气箱总装泄压通道电缆室电缆组件电缆室门面板F柜(负荷开关-熔断器组合柜)结构图起吊环泄压装置熔丝筒及其导电回路进线绝缘子三工位负荷开关接地开关进线绝缘子机构气压表壳体干燥剂放置盒模块型(单元型)结构SCHY四川华仪机构室C柜气箱总装泄压通道电缆室电缆组件电缆室门面板C柜(负荷开关柜)结构图起吊环泄压装置进出线绝缘子三工位负荷开关主导电回路进出线绝缘子机构气压表壳体干燥剂放置盒SCHY四川华仪模块型(单元型)结构典型的CFC模块型环网柜的结构三维模型。除了顶部扩展方式之外,还有采用侧面扩展的方式,但这种方式的单回路柜宽会大大增加,且对零部件的精度要求更高。以下是采用侧扩方式的两回路三维模型:SCHY四川华仪模块型(单元型)结构进线回路出线回路侧扩母线连接器导向销限位套起吊环典型的侧扩方式两回路三维模型共箱型结构SCHY四川华仪优点:结构紧凑,安装方便不锈钢板及普通钢材消耗相对较少若以柜宽325mm计算,最多实现6回路共箱只需一只气压表,最多两套泄压装置若柜型单一,成本较模块型有明显优势可一次性完成充气及其他相关试验操作手柄进线回路1出线回路进线回路2接地母排起吊环缺点:需按用户一次方案施工,无固定柜型除通用部件外无法预投,生产周期长若回路数较多,对部件精度要求越高充气后气箱变形量较大重量大,各工序转运过程较不方便共箱型结构SCHY四川华仪机构室CFC柜气箱总装泄压通道电缆室电缆组件接地铜排面板CFC环网柜结构图起吊环电缆室门共箱型结构SCHY四川华仪CFC环网柜气箱结构图泄压装置机构三工位负荷开关主母线进出线绝缘子气压表壳体C回路导电体F回路熔丝筒及其导电回路接地开关干燥剂放置盒主要部件的外形图SCHY四川华仪结束语SCHY四川华仪两种结构的环网柜各有优缺点,若柜型单一,回路数较少,建议采用共箱型,不但造价相对较低,且制造难度与单回路柜相当,工艺方案相似,可提高生产效率,降低生产成本。若柜型众多,回路数较多,且生产能力有限,无法短时间内组织和完成生产任务,可采用模块型结构,适当备货,以满足交货期要求。选择=结果汇报结束谢谢观看!欢迎提出您的宝贵意见!
