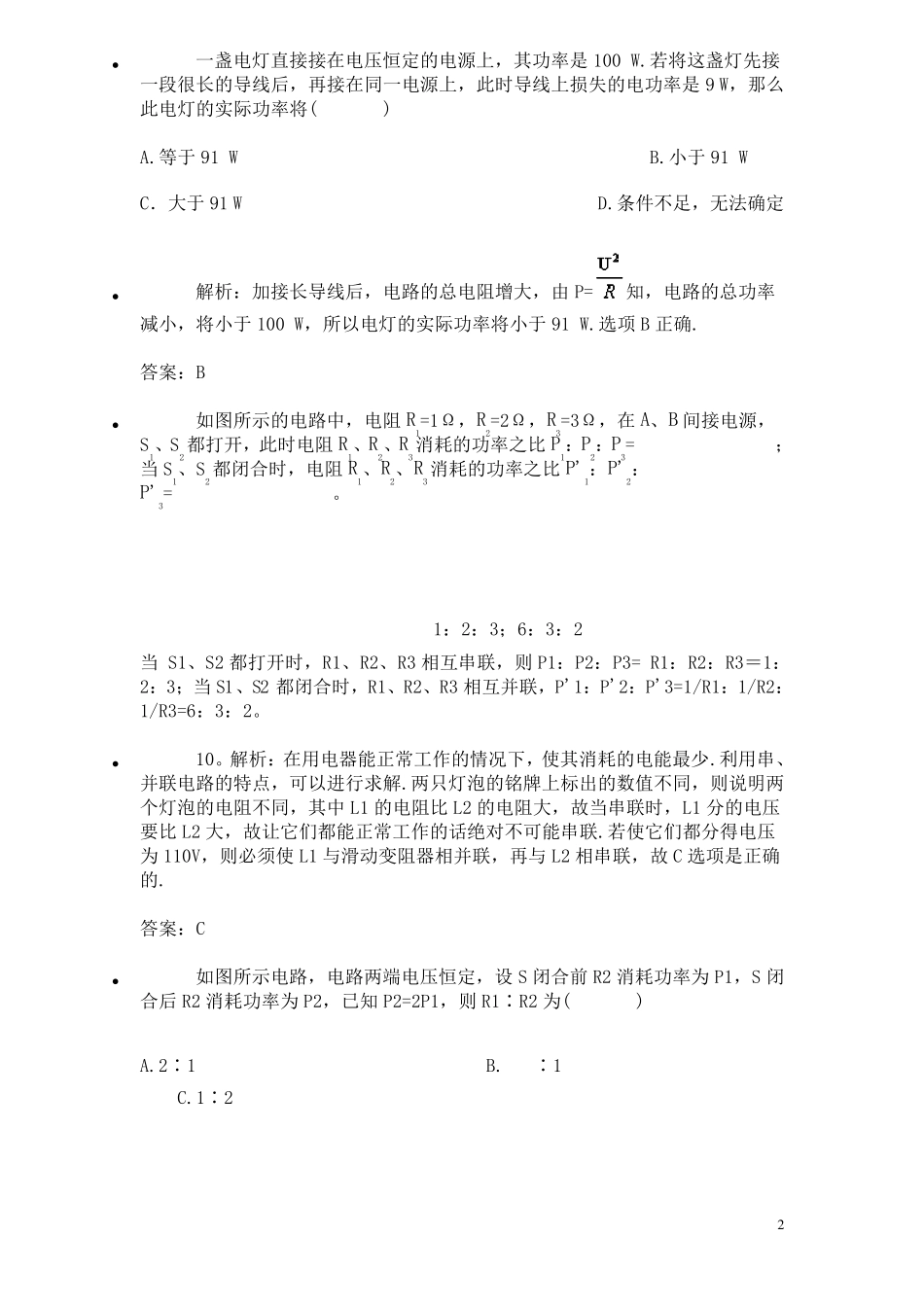

1 • 在许多精密的仪器中，如果需要较精确地调节某一电阻两端的电压，常常采用如图所示的电路.通过两只滑动变阻器R1 和R2 对一阻值为500 Ω 左右的电阻R0 两端电压进行粗调和微调.已知两个滑动变阻器的最大阻值分别为200 Ω 和10 Ω.关于滑动变阻器R1、R2 的连接关系和各自所起的作用，下列说法正确的是（ B A.取 R1=200 Ω，R2=10 Ω，调节R1 起粗调作用 B.取 R1=10 Ω，R2=200 Ω，调节R2 起微调作用 C.取 R1=200 Ω，R2=10 Ω，调节R2 起粗调作用 D.取 R1=10 Ω，R2=200 Ω，调节R1 起微调作用 滑动变阻器的分压接法实际上是变阻器的一部分与另一部分在跟接在分压电路中的电阻并联之后的分压，如果并联的电阻较大，则并联后的总电阻接近变阻器“另一部分”的电阻值，基本上可以看成变阻器上两部分电阻的分压.由此可以确定 R1 应该是阻值较小的电阻，R2 是阻值较大的电阻，且与 R1 的一部分并联后对改变电阻的影响较小，故起微调作用，因此选项 B 是正确的. 如图所示，把两相同的电灯分别拉成甲、乙两种电路，甲电路所加的电压为8V，乙电路所加的电压为14V。调节变阻器R1 和R2使两灯都正常发光，此时变阻器消耗的电功率分别为P甲和P乙，下列关系中正确的是（ a ） A．P甲 ＞ P乙 B．P甲 ＜P乙 C．P甲 = P乙 D．无法确定 2 • 一盏电灯直接接在电压恒定的电源上，其功率是100 W.若将这盏灯先接一段很长的导线后，再接在同一电源上，此时导线上损失的电功率是9 W，那么此电灯的实际功率将( ) A.等于91 W B.小于91 W C．大于91 W D.条件不足，无法确定 • 解析：加接长导线后，电路的总电阻增大，由P=知，电路的总功率减小，将小于100 W，所以电灯的实际功率将小于91 W.选项B 正确. 答案：B • 如图所示的电路中，电阻R1=1Ω，R2=2Ω，R3=3Ω，在A、B 间接电源，S1、S2都打开，此时电阻R1、R2、R3消耗的功率之比 P1：P2：P3= ；当 S1、S2都闭合时，电阻R1、R2、R3消耗的功率之比 P'1：P'2：P'3= 。 1：2：3；6：3：2 当 S1、S2 都打开时，R1、R2、R3 相互串联，则 P1：P2：P3= R1：R2：R3＝1：2：3；当 S1、S2 都闭合时，R1、R2、R3 相互并联，P'1：P'2：P'3=1/R1：1/R2：1/R3=6：3：2。 • 10。解析：在用电器能正常工作的情况下，使其消耗的电能最少.利用串、并联电路的特点，可以进行求解.两只灯泡的铭牌上标出的数值不同，则说明两个灯泡的电阻不...
