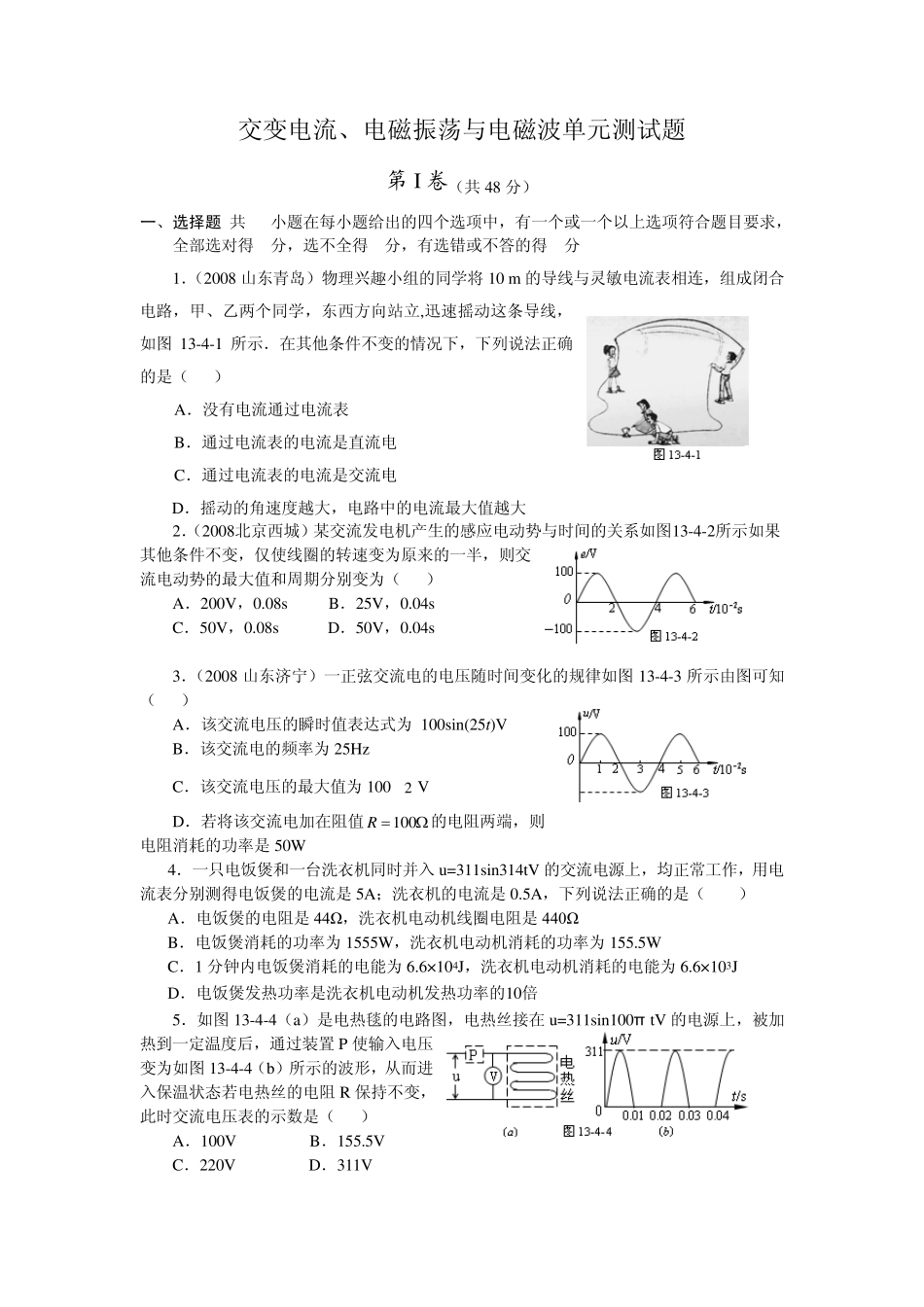

交变电流、电磁振荡与电磁波单元测试题 第I 卷（共 48 分） 一、选择题 共 12小题在每小题给出的四个选项中，有一个或一个以上选项符合题目要求，全部选对得 4分，选不全得 2分，有选错或不答的得 0分 1．（2008 山东青岛）物理兴趣小组的同学将 10 m 的导线与灵敏电流表相连，组成闭合电路，甲、乙两个同学，东西方向站立,迅速摇动这条导线，如图 13-4-1 所示．在其他条件不变的情况下，下列说法正确的是（ ） A．没有电流通过电流表 B．通过电流表的电流是直流电 C．通过电流表的电流是交流电 D．摇动的角速度越大，电路中的电流最大值越大 2．（2008北京西城）某交流发电机产生的感应电动势与时间的关系如图13-4-2所示如果其他条件不变，仅使线圈的转速变为原来的一半，则交流电动势的最大值和周期分别变为（ ） A．200V，0.08s B．25V，0.04s C．50V，0.08s D．50V，0.04s 3．（2008 山东济宁）一正弦交流电的电压随时间变化的规律如图 13-4-3 所示由图可知（ ） A．该交流电压的瞬时值表达式为 100sin(25t)V B．该交流电的频率为 25Hz C．该交流电压的最大值为 1002 V D．若将该交流电加在阻值100R的电阻两端，则电阻消耗的功率是 50W 4．一只电饭煲和一台洗衣机同时并入 u=311sin314tV 的交流电源上，均正常工作，用电流表分别测得电饭煲的电流是 5A；洗衣机的电流是 0.5A，下列说法正确的是（ ） A．电饭煲的电阻是 44Ω ，洗衣机电动机线圈电阻是 440Ω B．电饭煲消耗的功率为 1555W，洗衣机电动机消耗的功率为 155.5W C．1 分钟内电饭煲消耗的电能为 6.6×104J，洗衣机电动机消耗的电能为 6.6×103J D．电饭煲发热功率是洗衣机电动机发热功率的10倍 5．如图 13-4-4（a）是电热毯的电路图，电热丝接在 u=311sin100π tV 的电源上，被加热到一定温度后，通过装置 P 使输入电压变为如图 13-4-4（b）所示的波形，从而进入保温状态若电热丝的电阻 R 保持不变，此时交流电压表的示数是（ ） A．100V B．155.5V C．220V D．311V 6．（2009 北京海淀）图 1 所示为理想变压器原线圈所接正弦交流电源两端的电压-时间图象。原、副线圈匝数比 n1∶n2=10：1，串联在原线圈电路中交流电流表的示数为 1A，则 （ ） A．变压器原线圈所接交流电压的有效值为 220V B．变压器输出端所接电压表的示数为 222 V C．变压器输出端交变电流的频率为 50Hz D．变压...
