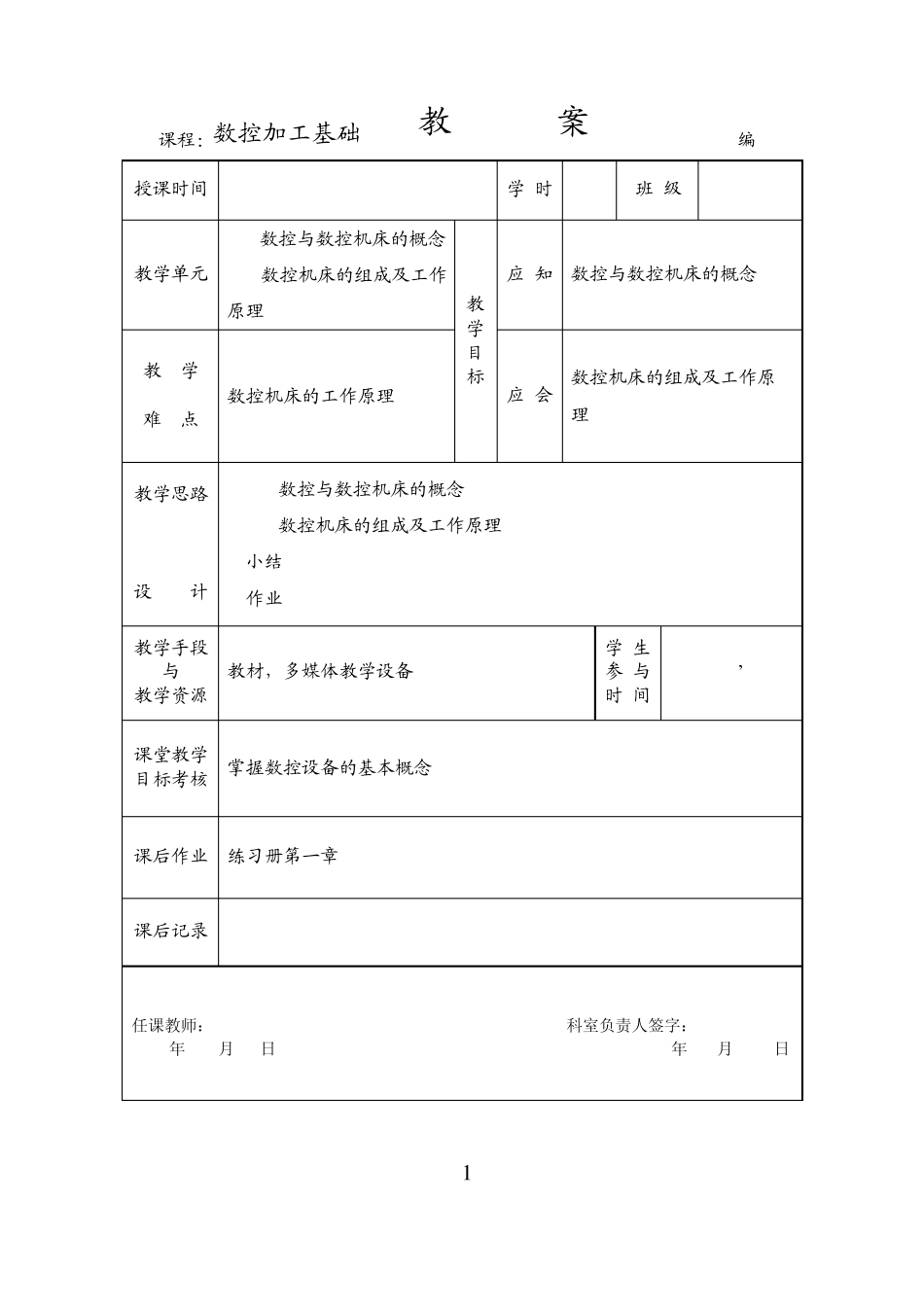

1 课程：数控加工基础 教 案 编01 授课时间 学 时 2 班 级 教学单元 1.1数控与数控机床的概念 1.2数控机床的组成及工作原理 教 学 目 标 应 知 数控与数控机床的概念 教 学 难 点 数控机床的工作原理 应 会 数控机床的组成及工作原理 教学思路 设 计 1.1.1数控与数控机床的概念 2.1.1数控机床的组成及工作原理 3.小结 4.作业 教学手段 与 教学资源 教材，多媒体教学设备 学 生 参 与 时 间 30’ 课堂教学 目标考核 掌握数控设备的基本概念 课后作业 练习册第一章 课后记录 任课教师： 科室负责人签字： 2008年 08 月 20日 2008年 08月 21 日 2 （一） 组织教学：(考勤、学习准备等) （二） 复习旧课： （三） 讲授新课： 第一章数控机床基础知识 机床是人类社会生产力发展的重要标志，随着科学技术的飞跃发展，各机械制造业迅速发展，零件的形状越来越复杂，精度及有关的特殊要求越来越高，数控机床及其应用技术应运而生并在生产实践中显示了优越和强大的生命力。 一、 性质和任务 性质——普及数控机床加工技术理论的技术基础课。 任务——培养操作数控机床的技术人才，具有一定的数控加工基础知识，能阅读和编制简单零件加工程序，并初步掌握常用数控机床的操作与维护。 二、 学习方法（讲解、举例） 1 、 及时复习，巩固相关知识 2 、 提高学习积极性，知难而上 3 、 抓住实践机会，丰富所学知识 §1 —1 数控与数控机床 一、数控与数控机床的概念 1 、 数控的定义（板书） 数控即数字控制——是数字程序控制的简称。 数控的实质：通过特定处理方式的数字信息（不连续变化的数字量）自动控制机械装置动作，与连续变化的模拟量进行的程序控制有截然不同的性质。 数控技术（简称数控）——将通过计算机进行自动控制的技术统称为数控技术。 二、数控机床的组成 3 图 1-1 数控机床组成示意图 1、 控制介质 纸带、磁带、磁盘、键盘 控制介质上存储着加工零件所需要的全部操作信息和刀具相对工件的移动信息. 2、数控装置 数控装置是由专用计算机或通用计算机所组成。 控制系统的主要作用是对输入的零件加工程序进行数字运算和逻辑运算，然后向伺服系统发出控制信号。 3、伺服机构 伺服系统的主要作用是根据数控系统发出的控制信号驱动执行元件运动。 4、辅助控制装置 辅助控制装置是介于数控装置和机床机械、液压部件之间的强电控...
