§3.4电冰箱的制冷系统(抽真空、充注制冷剂等)VIP免费

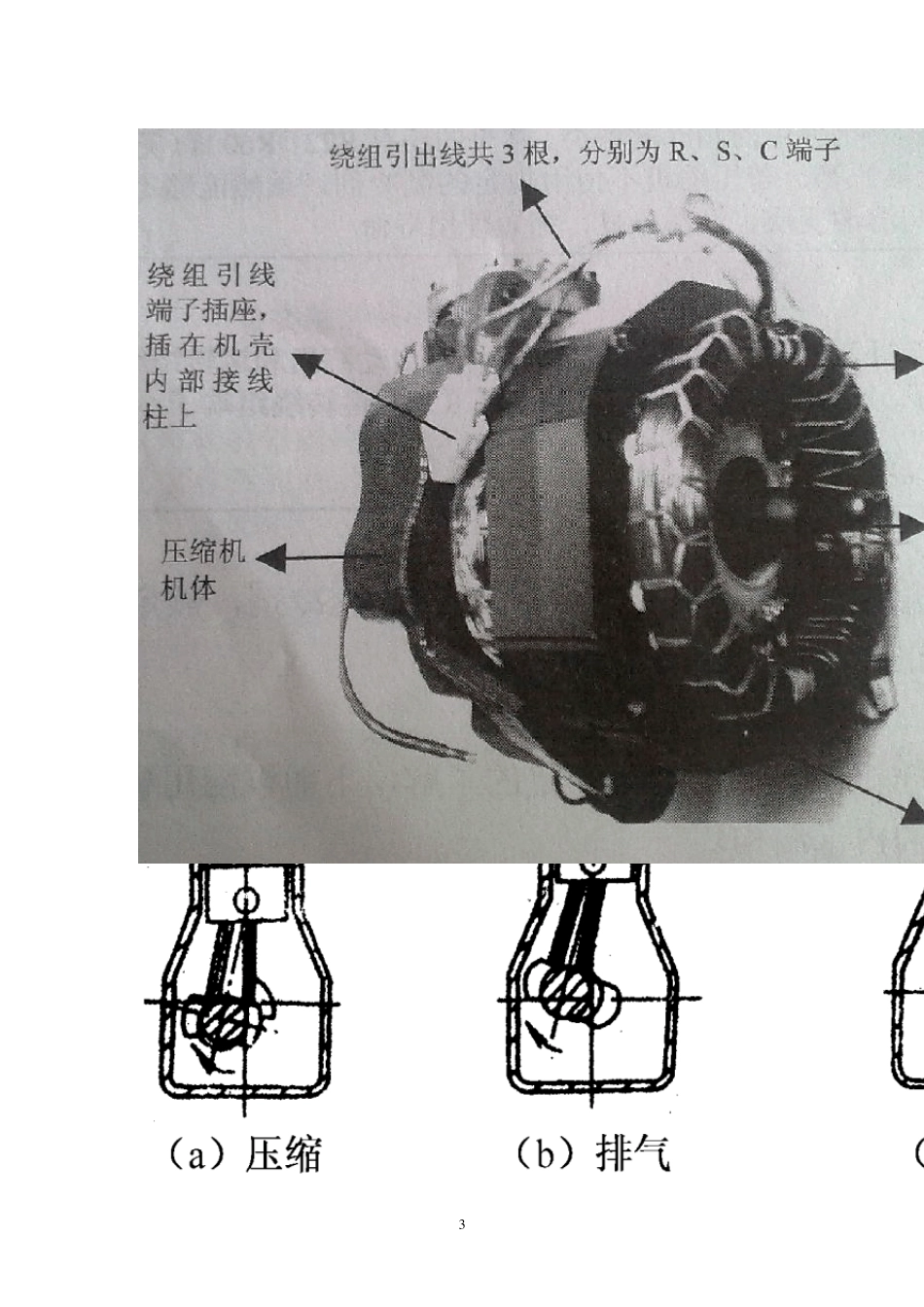

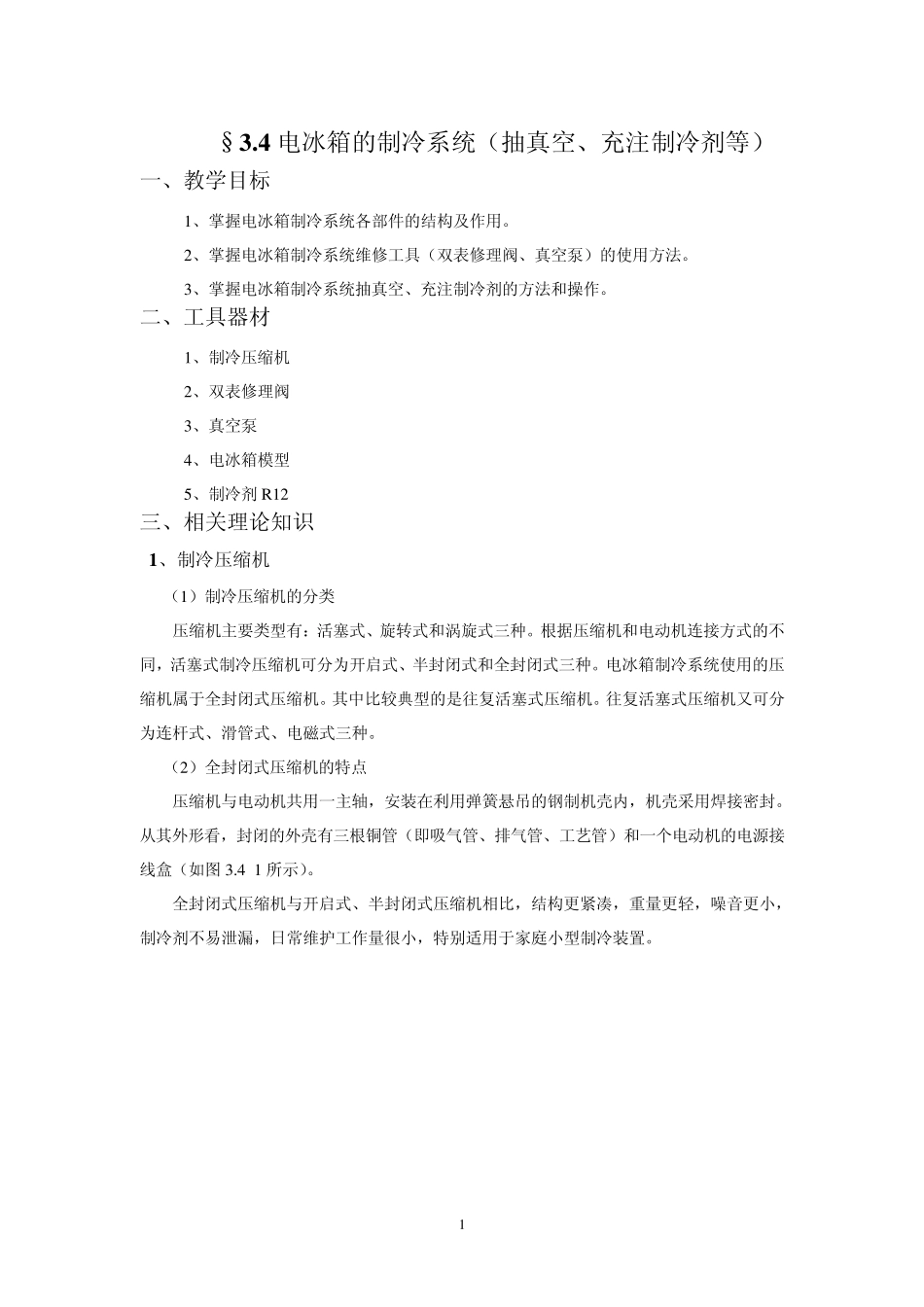

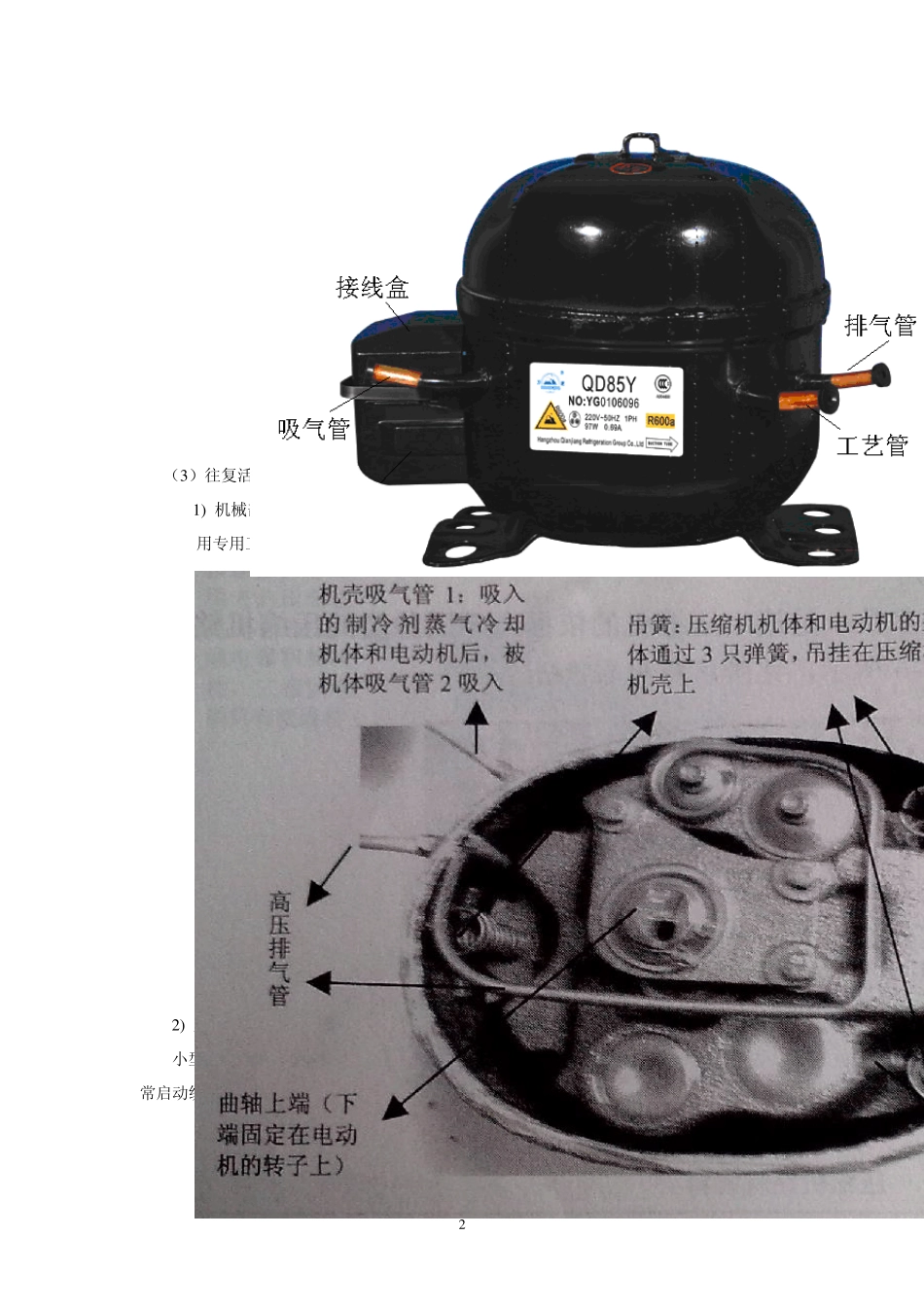

1 §3 .4 电冰箱的制冷系统（抽真空、充注制冷剂等） 一、教学目标 1、掌握电冰箱制冷系统各部件的结构及作用。 2、掌握电冰箱制冷系统维修工具（双表修理阀、真空泵）的使用方法。 3、掌握电冰箱制冷系统抽真空、充注制冷剂的方法和操作。 二、工具器材 1、制冷压缩机 2、双表修理阀 3、真空泵 4、电冰箱模型 5、制冷剂 R 12 三、相关理论知识 1 、制冷压缩机 （1）制冷压缩机的分类 压缩机主要类型有：活塞式、旋转式和涡旋式三种。根据压缩机和电动机连接方式的不同，活塞式制冷压缩机可分为开启式、半封闭式和全封闭式三种。电冰箱制冷系统使用的压缩机属于全封闭式压缩机。其中比较典型的是往复活塞式压缩机。往复活塞式压缩机又可分为连杆式、滑管式、电磁式三种。 （2）全封闭式压缩机的特点 压缩机与电动机共用一主轴，安装在利用弹簧悬吊的钢制机壳内，机壳采用焊接密封。从其外形看，封闭的外壳有三根铜管（即吸气管、排气管、工艺管）和一个电动机的电源接线盒（如图 3.4-1 所示）。 全封闭式压缩机与开启式、半封闭式压缩机相比，结构更紧凑，重量更轻，噪音更小，制冷剂不易泄漏，日常维护工作量很小，特别适用于家庭小型制冷装置。 2 图3.4-1 全封闭式压缩机外形图 （3）往复活塞式压缩机的内部结构简介 1) 机械部分 用专用工具打开压缩机顶盖，看见压缩机内部的机械部分，如图3.4-2所示。 图3.4-2 压缩机内部的机械部分 2) 压缩机的电动机 小型压缩机的电动机大多是单相电动机，其绕组由启动绕组和运转绕组两部分构成，通常启动绕组较细、运转绕组较粗。共有 3 个引出线端子：R、S、C，如图3.4-3 所示。 3 图3 .4 -3 压缩机的电动机 （4 ）往复活塞式压缩机的工作过程 活塞式制冷压缩机的活塞在气缸中往返一次，曲轴旋转一周时，依次进行了压缩、排气、膨胀、吸气四个工作过程，如图3 .4 -4 所示。 图3 .4 -4 往复活塞式压缩机的工作过程示意图 （5 ）压缩机的一般检查方法 1 ) 手指法 将压缩机通电运转，用大拇指按住高压排气口或低压吸气口，如图3 .4 -5 所示。 4 图3.4-5 手指法检查压缩机的吸、排气 手指法结果分析如下： a、手指按不住排气口，再用手指按住吸气口，若感觉有较强的吸力，表示压缩机正常，可以使用。 b、排气很少，或没有排气，说明高压汽缸盖垫或汽缸纸垫已击穿，或高、低压阀片击碎。 c、有排气，气量不足，说明压缩机效率低。 d、...
