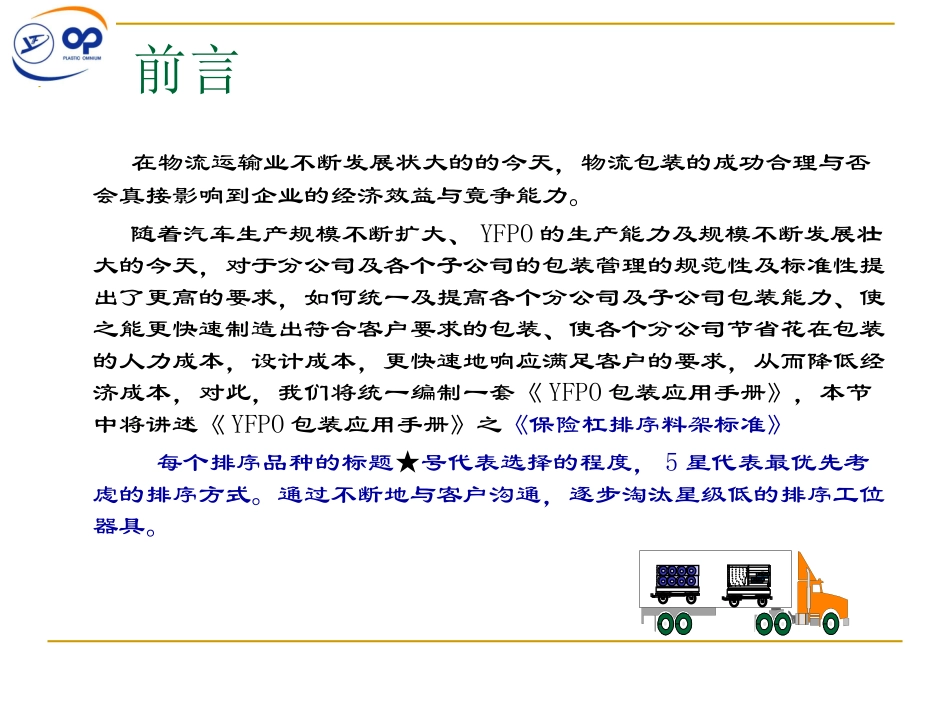

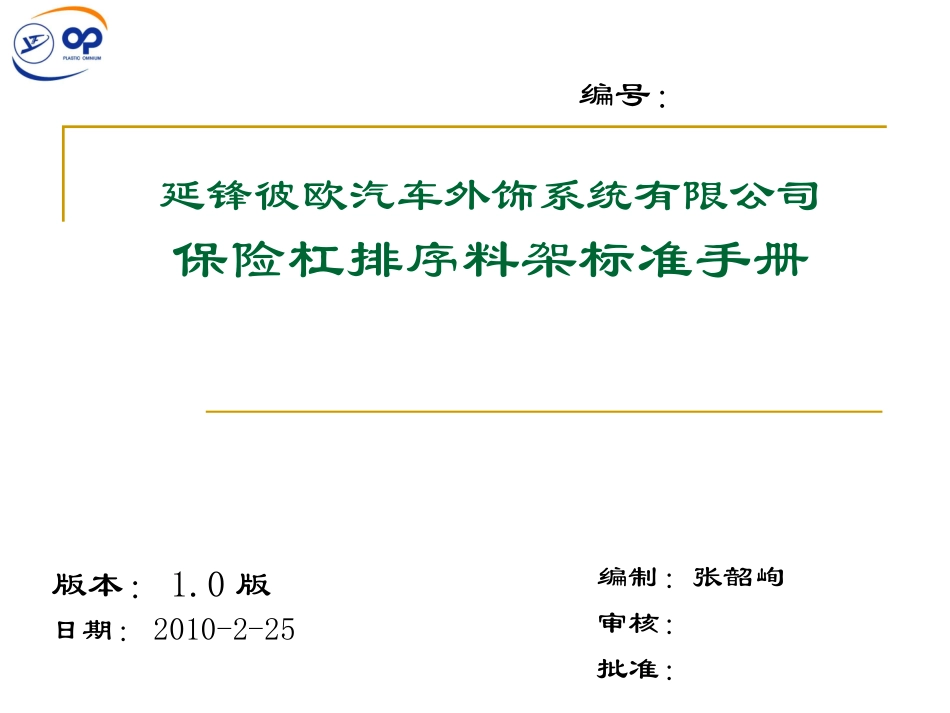

延锋彼欧汽车外饰系统有限公司保险杠排序料架标准手册版本：1.0版日期：2010-2-25编制：张韶峋审核：批准：编号：前言在物流运输业不断发展状大的的今天，物流包装的成功合理与否会真接影响到企业的经济效益与竟争能力。随着汽车生产规模不断扩大、YFPO的生产能力及规模不断发展壮大的今天，对于分公司及各个子公司的包装管理的规范性及标准性提出了更高的要求，如何统一及提高各个分公司及子公司包装能力、使之能更快速制造出符合客户要求的包装、使各个分公司节省花在包装的人力成本，设计成本，更快速地响应满足客户的要求，从而降低经济成本，对此，我们将统一编制一套《YFPO包装应用手册》，本节中将讲述《YFPO包装应用手册》之《保险杠排序料架标准》每个排序品种的标题★号代表选择的程度，5星代表最优先考虑的排序方式。通过不断地与客户沟通，逐步淘汰星级低的排序工位器具。目前用于大众类主要材料：1.方管(40x40x2.5)2.方管(30x40x2.5)3.聚氨脂弹簧固定轮&聚氨脂弹簧活动轮（2+2）。轮子直径152mm。4.挂钩5.保护橡胶。外部尺寸内部尺寸长21002050宽21001100高1650按产品特性注：1.料架高度取决于产品高度及结构。以不干涉、易取料为准。2.摆放数量为6件。对应位置应喷有排序号。3.电瓶拖车拉动，挂钩位置及高度取决于客户拖车高度要求。可裸件上线，减少线旁堆放保护套。材料型号Q235-AQ235-ATP6862R-02-PCI-S/A-BBTP6862-01-PCI-S/A-BB客户型号1613橡胶目前用于大众类主要材料：1.方管(50x50x2)2.方管(40x40x2.5)3.扁钢(12X50)4厚度为2mm的花纹钢板5.PE成形件6.墙绒布和杜邦布成形保护膜外部尺寸内部尺寸长21002000宽14801380高1050按产品特性注：1.料架内部定位成形PE件以产品内部轮廓为准，以不干涉、易取料为准。2.摆放数量为4件。两边取料。对应位置应喷有排序号。3.此类排序料架适用于铲车上线。是否适用与客户的物流模式有关，可裸件上线，减少线旁堆放保护套。材料型号Q235-AQ235-AQ235-AQ235-A聚乙稀发泡复合绒布(黑色)及杜邦布目前用于大众类主要材料：1.方管(40x40x2.5)2.方管(25x25x2)3.厚度为1mm冷扎板。4.聚氨脂弹簧固定轮&聚氨脂弹簧活动轮（2+2）。轮子直径152mm。5.拖钩和挂钩（大众客户指定）6.地毯布4mm厚。外部尺寸内部尺寸长21002020宽19801900高23001984注：1.本排序料架为7层定位点。一般可分2层摆放及3层摆放，取决于产品高度及客户要求。2.摆放数量一般分为两层8件。三层12件。对应位置应喷有排序号。3.可适用于电瓶拖车拉动，也可人工推动上线，拖钩及挂钩位置及高度取决于客户拖车高度要求。须套保护套上线。4.每层格外部有起限位作用的推拉杆机构。材料型号Q235-AQ235-AQ235-ATP6862R-02-PCI-S/A-BBTP6862-01-PCI-S/A-BB客户型号复合地毯（绿色）目前用临港上汽类外部尺寸内部尺寸长21002020宽19801900高23001984注：1.本排序料架为7层定位点。一般可分2层摆放及3层摆放，取决于产品高度及客户要求。2.摆放数量一般分为两层8件。三层12件。对应位置应喷有排序号。3.可适用于电瓶拖车拉动，也可人工推动上线，拖钩及挂钩位置及高度取决于客户拖车高度要求。须套保护套上线。4.各层格上每件产品都有单独起限位作用的推拉杆机构。(产品结构复杂程度决定是否需每件隔开,尽量不用每件分隔）主要材料：1.方管(40x40x2.5)2.方管(25x25x2)3.厚度为1mm冷扎板。4.聚氨脂弹簧固定轮&聚氨脂弹簧活动轮（2+2）。轮子直径152mm。5.拖钩和挂钩及地刹器（上汽客户指定）6.地毯布4mm厚。材料型号Q235-AQ235-AQ235-ATP6862R-02-PCI-S/A-BBTP6862-01-PCI-S/A-BB地刹器：LMB1-DSQ150A拖挂钩按客户型号复合地毯（绿色）目前用于南汽名爵主要材料：1.方管(40x40x2.5)2.方管(30x40x2.5)3.扁钢(10X40)4.聚氨脂弹簧固定轮&聚氨脂弹簧活动轮（2+2）。轮子直径152mm。5.拖钩及挂钩6.保护橡胶。外部尺寸内部尺寸长22002120宽13001220高2200按产品特性注：1.料架高度取决于产品高度及结构。以不干涉、易取料为准。2.摆放数量为6件。双面取料，对应位置应喷有排序号。3.可适用于电瓶拖车拉动，也可人工推动上线，拖钩及挂钩位置及高度取决于客户拖车高度要求。须套保护套...
