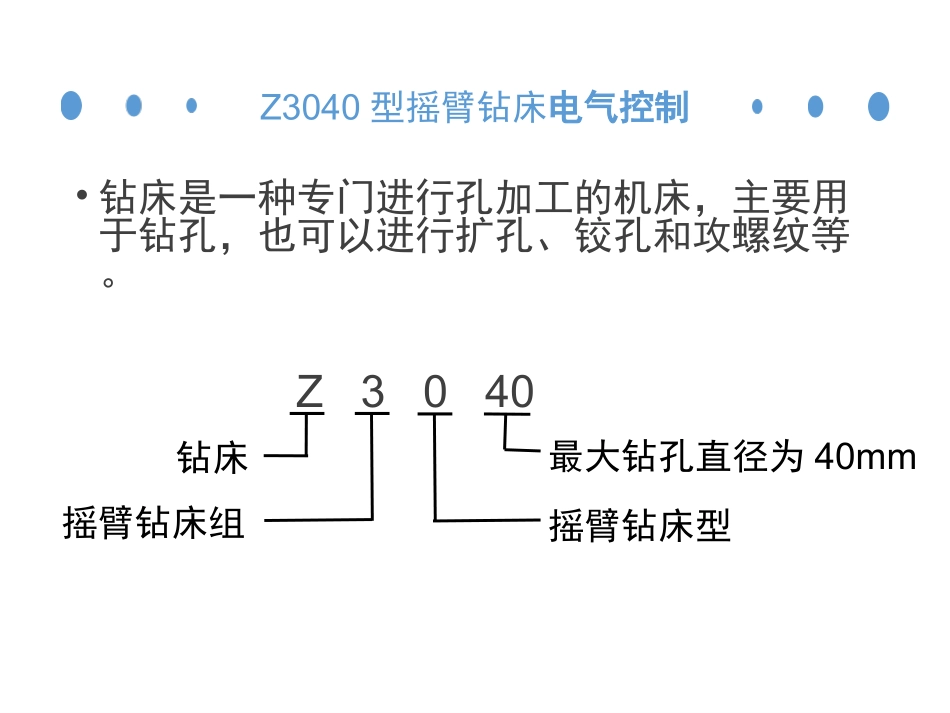

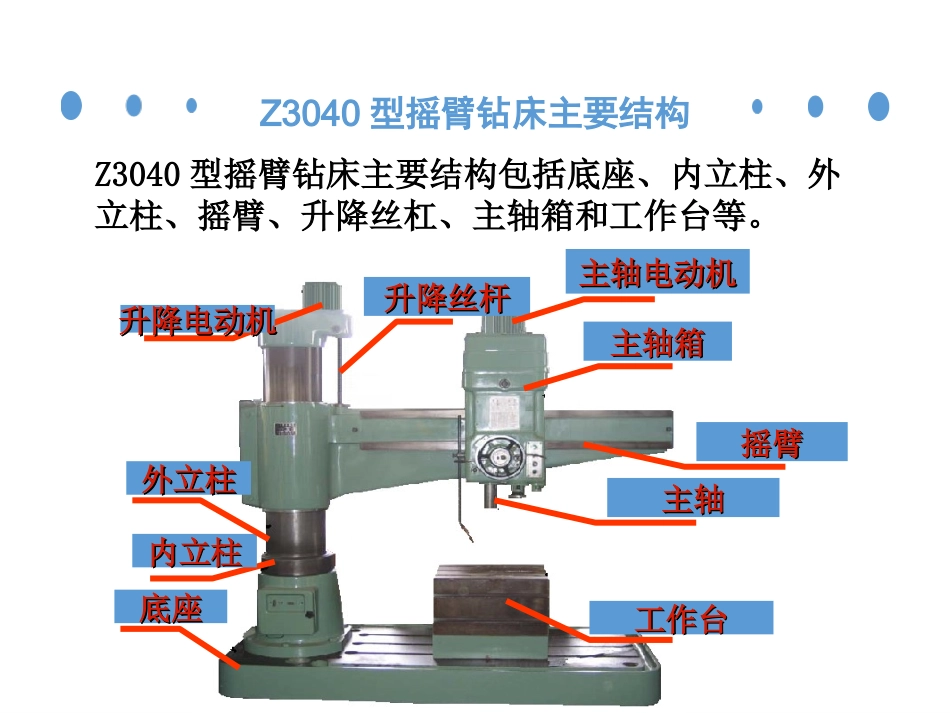

Z3040型摇臂钻床的电气控制电路Z3040型摇臂钻床电气控制•钻床是一种专门进行孔加工的机床，主要用于钻孔，也可以进行扩孔、铰孔和攻螺纹等。Z3040钻床摇臂钻床组最大钻孔直径为40mm摇臂钻床型Z3040型摇臂钻床主要结构Z3040型摇臂钻床主要结构包括底座、内立柱、外立柱、摇臂、升降丝杠、主轴箱和工作台等。底座底座工作台工作台内立柱内立柱外立柱外立柱升降电动机升降电动机升降丝杆升降丝杆主轴电动机主轴电动机主轴箱主轴箱主轴主轴摇臂摇臂Z3040型摇臂钻床主要结构摇臂Z3040型摇臂钻床内立柱固定在底座上，在它外面套着空心的外立柱，摇臂一端的套筒部分与外立柱滑动配合，借助于丝杆，摇臂可沿着外立柱上下移动，但两者不能作相对转动，摇臂和外立柱可以一起绕不动的内立柱作360°的回转运动Z3040型摇臂钻床运动形式主运动进给运动辅助运动主轴的旋转运动主轴的纵向（垂直）进给运动摇臂沿外立柱的上下垂直运动摇臂和外立柱一起绕内立柱的回转运动主轴箱沿摇臂导轨的水平移动多运动部件Z3040型摇臂钻床电力拖动形式和控制要求摇臂升降电动机具有保护功能四台三相笼型异步电动机进行拖动液压系统实现，由液压泵电动机拖动液压泵，要求能够正反转，直接起动下面我们分析下Z3040型摇臂钻床线路的工作原理主轴箱、摇臂和立柱的松紧刀具和工件会发热配冷却泵电动机提供冷却液，由转换开关控制。电气线路中设有过载、短路、互锁等保护环节主轴电动机主运动和进给运动，机械变速和反转，不需电气反转和调速要求能够正反转，直接起动Z3040型摇臂钻床电气控制电路分析0-钻床摇臂正常状态下是夹紧的，即SQ3被压下摇臂升摇臂升摇臂升液压松开液压夹紧液压流向2-KT得电，触点动作1-按下启动上升按钮SB3(不松手)3-KM4、YV得电，摇臂松开4-摇臂松开完成SQ2受压5-KM2得电，摇臂上升6-摇臂上升到位，手松开SB37-KM2、KT掉电，上升停止开始计时8-KT计时到，触点恢复9-KM5、YV得电，摇臂夹紧10-夹紧完成，SQ3受压11-KM5、YV掉电，摇臂上升完成摇臂上升流程摇臂上升流程结束主电机启、停（略）主轴与立柱松开、夹紧（以松开为例）1-按下松开按钮SB52-KM4得电，YV无论如何不得电3-主轴箱和立柱松开4-松手放开SB5则KM4掉电主轴箱和立柱松开结束Z3040型摇臂钻床电气控制电路常见故障分析主轴电动机无法起动电源总开关QS1接触不良或熔断器FU1熔断起动按钮SB2或停止按钮SB1接触不良接触器KM1线圈断线或触点接触不良热继电器FR1的热元件烧断或动断触点断开电动机损坏Z3040型摇臂钻床电气控制电路常见故障分析摇臂不能升降行程开关SQ2的位置移动，是摇臂松开后没有压下SQ2电动机的电源相序接反，导致行程开关SQ2无法压下控制按钮SB3或SB4接触不良液压系统出现故障，使摇臂不能完全松开接触器KM2或KM3线圈断线或触点接触不良Z3040型摇臂钻床电气控制电路常见故障分析摇臂升降后不能夹紧行程开关SQ3的安装位置不当，需进行调整A行程开关SQ3发生松动而过早地动作，液压泵电动机M3在摇臂还未充分夹紧时就停止了旋转BZ3040型摇臂钻床电气控制电路常见故障分析液压系统的故障电磁阀芯卡住或油路堵塞，使液压系统控制失灵THANKSFORWATCHING
