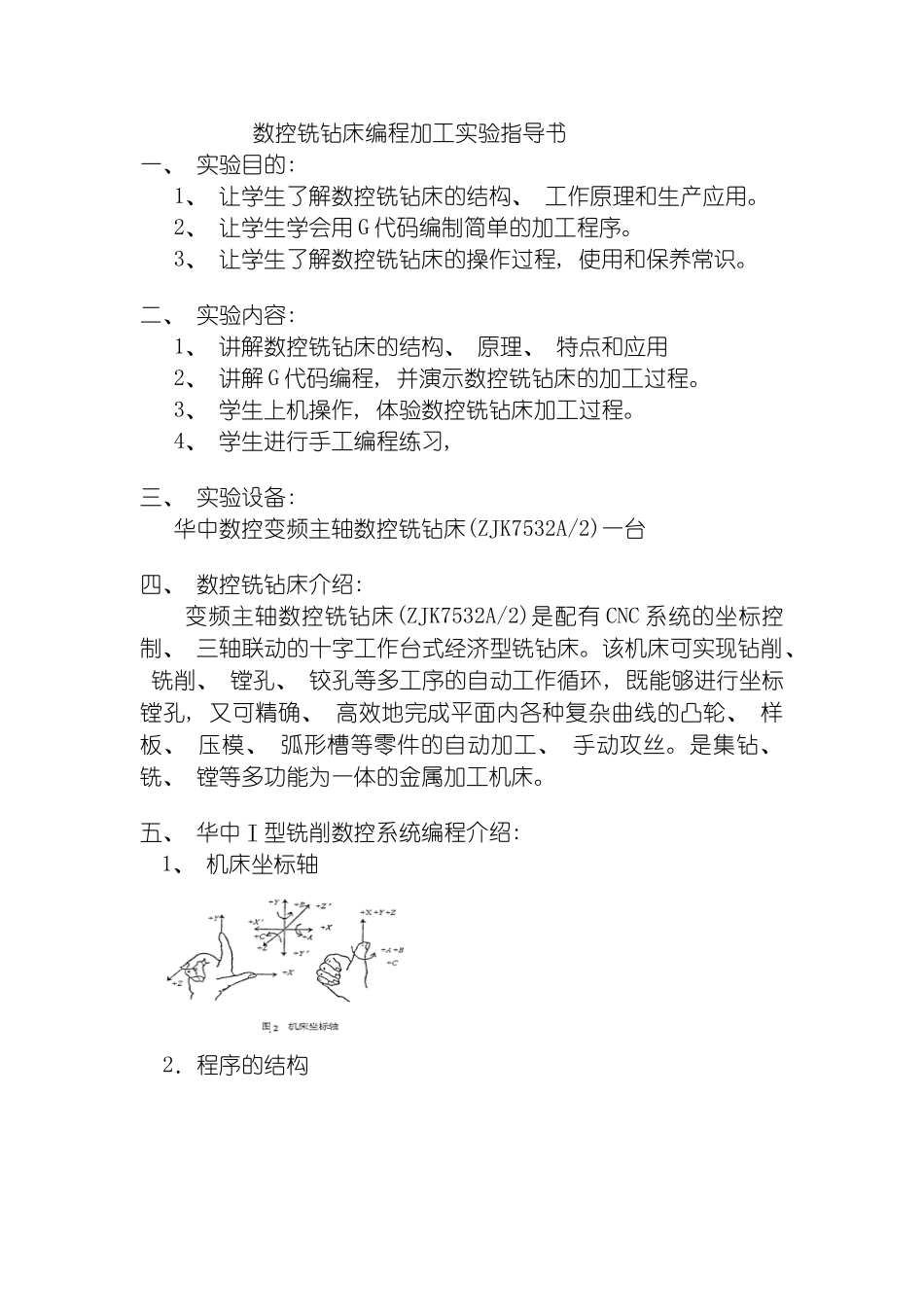

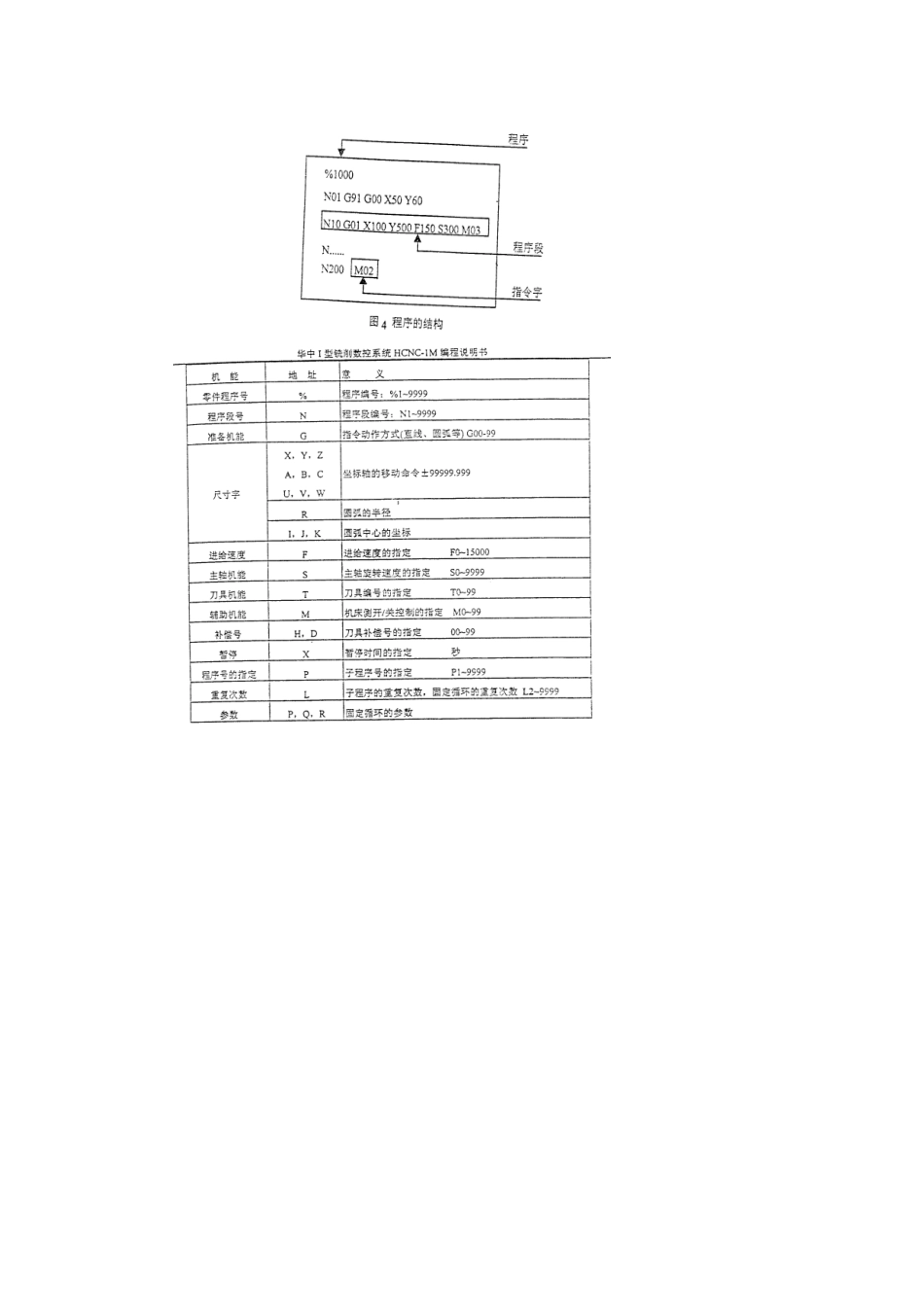

数控铣钻床编程加工实验指导书数控铣钻床编程加工实验指导书一、 实验目的: 1、 让学生了解数控铣钻床的结构、 工作原理和生产应用。2、 让学生学会用 G 代码编制简单的加工程序。3、 让学生了解数控铣钻床的操作过程, 使用和保养常识。二、 实验内容: 1、 讲解数控铣钻床的结构、 原理、 特点和应用2、 讲解 G 代码编程, 并演示数控铣钻床的加工过程。 3、 学生上机操作, 体验数控铣钻床加工过程。 4、 学生进行手工编程练习, 三、 实验设备: 华中数控变频主轴数控铣钻床(ZJK7532A/2)一台四、 数控铣钻床介绍: 变频主轴数控铣钻床(ZJK7532A/2)是配有 CNC 系统的坐标控制、 三轴联动的十字工作台式经济型铣钻床。该机床可实现钻削、 铣削、 镗孔、 铰孔等多工序的自动工作循环, 既能够进行坐标镗孔, 又可精确、 高效地完成平面内各种复杂曲线的凸轮、 样板、 压模、 弧形槽等零件的自动加工、 手动攻丝。是集钻、 铣、 镗等多功能为一体的金属加工机床。五、 华中Ⅰ型铣削数控系统编程介绍: 1、 机床坐标轴2．程序的结构 3． 辅助功能 M 代码4、 G 指令详解4．1 绝对编程 G90 与相对值编程 G91格式: G90: G91; 4．2．工件坐标系设定 G92格式: G92 X-Y-Z-A-B-C-U-V-W-; 其中, X、 Y、 Z、 A、 B、 C、 U、 V、 W 为坐标原点到刀具起点的有向距离 4．3．工件坐标系选择 G54~G59格式: G54、 G55、 G56、 G57、 G58、 G594．4、 局部坐标设定 G52格式: G92 X-Y-Z-A-B-C-U-V-W-; 其中, X、 Y、 Z、 A、 B、 C、 U、 V、 W 为局部坐标系原点在工件坐标系中的坐标值。4．5、 机床坐标系编程 G53格式: G534．6 、 坐标平面选择 G17, G18, G19 格式: G17 G18 G19G17、 G18、 G19 为模态功能, 可相互注销, G17 为缺省值。5、 进给控制指令1． 快速定位指令 G00格式: G00 X-Y-Z-A-B-C-U-V-W-; 其中, X、 Y、 Z、 A、 B、 C、 U、 V、 W 为快速定位终点, 在 G90 时为点在工件坐标系中的坐标; 在 G91 时为点相对于起点的位移量。 2 单方向定位指令 G60 格式: X-Y-Z-A-B-C-U-V-W-; 其中: X、 Y、 Z、 A、 B、 C、 U、 V、 W 为定位终点, 在G90 时为终点在工件坐标系中的坐标; 在 G91 时为终点相对于起点的位移量。3 线性进给指令 G01 格式: X-Y-Z-A-B-C-U-V-W-F-; 其中: X、 Y、 Z、 A...
