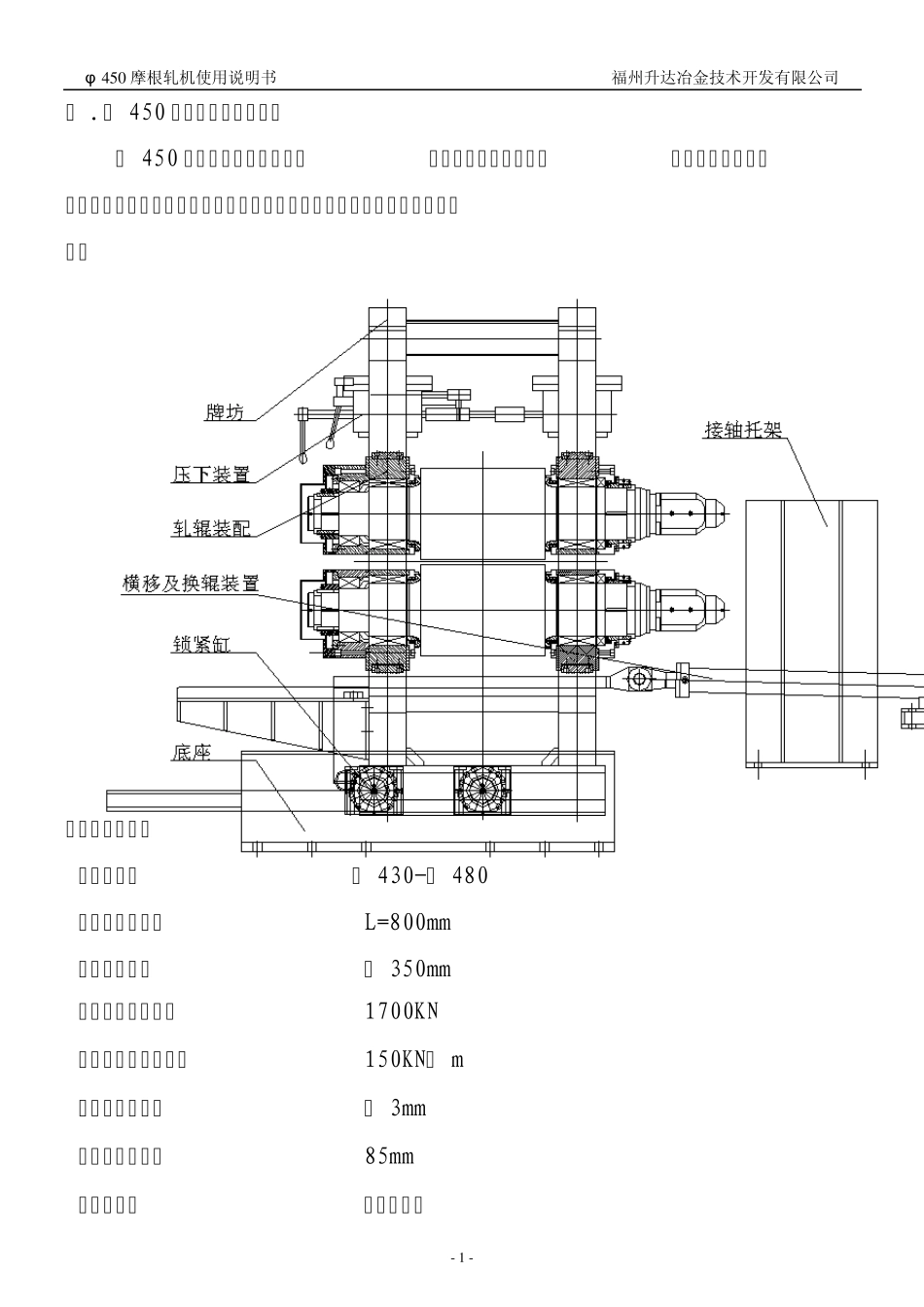

φ 4 5 0 摩根轧机使用说明书 福州升达冶金技术开发有限公司 - 0 - φ 450 摩根轧机 使 用 说 明 书 福州升达冶金技术开发有限公司 φ 4 5 0 摩根轧机使用说明书 福州升达冶金技术开发有限公司 - 1 - 一 .φ 450 摩根轧机设备参数： φ 450 摩根轧机主要由牌坊，压下装置，轧辊装配，横移及换辊装置，轴向调整，万向接轴托架，底座及锁紧缸组成。其中压下装置置于牌坊内部。 其技术参数为： 轧辊直径： φ 430-φ 480 工作辊面宽度： L=800mm 轧机横移量： ± 350mm 最大允许轧制力： 1700KN 最大允许轧制扭矩： 150KN· m 轧辊轴向调整： ± 3mm 上辊升降高度： 85mm 轧辊平衡： 弹性阻尼体 φ 4 5 0 摩根轧机使用说明书 福州升达冶金技术开发有限公司 - 2 - 二 .φ 450 轧机使用注意事项： 1.弹性阻尼体 弹性阻尼体的压缩范围应保持在1-10mm 之间，当轧辊中心距变化时应当及时增减弹性阻尼体下部的调整垫片厚度，以免由于反力过大而出现压下调整困难甚至引起压下装置故障。轧辊重车装配时，应保证装配辊缝为工作辊缝加10 毫米。弹性阻尼体安装时外圈应涂抹干油，以利于在轴承座中上下移动。 对于平轧机而言，弹性阻尼体在非传动侧应当比传动侧的压缩量小4mm(即调整垫片薄4mm)。 2.压下装置： 压下装置由蜗轮，蜗杆，箱体，压下螺栓及手轮等组成。旋转手轮带动蜗杆，带动蜗轮，蜗轮旋转使压下螺栓上下移动，与弹性阻尼体一起实现上辊的调整。压下螺栓端面起始位置离密封盖端面距离为55mm， 压下螺栓伸出最长时该距离为140mm。 φ 4 5 0 摩根轧机使用说明书 福州升达冶金技术开发有限公司 - 3 - 3.换辊装置 换辊装置由换辊液压缸,车体，车轮，滑板等组成。由液压缸驱动。 在轧制状态下，换辊装置车轮与导轨间隙为3mm，换辊装置滑板与牌坊上滑道间隙3mm,。换辊时，牌坊固定不动，换辊小车前进240mm，换辊小车下落3mm，上述2 处间隙为零，各自接触。 在操作端，牌坊与换辊装置之间有2 个直径φ50mm 的插销，在轧制状态下牌坊与换辊装置由插销相连接，横移时换辊液压缸驱动，换辊装置将牌坊及辊系一起移动实现轧机整体横移，以便更换孔槽并保证轧制线不变。换辊时把牌坊横移到万向轴最短处再将这2 个插销取出，辊系即可由换辊装置移出或移进，而牌坊不动。 φ 4 5 0 摩根轧机使用说明书 福州升达冶金技术开发有限公司 - 4 - 4.当辊径或轧制...
