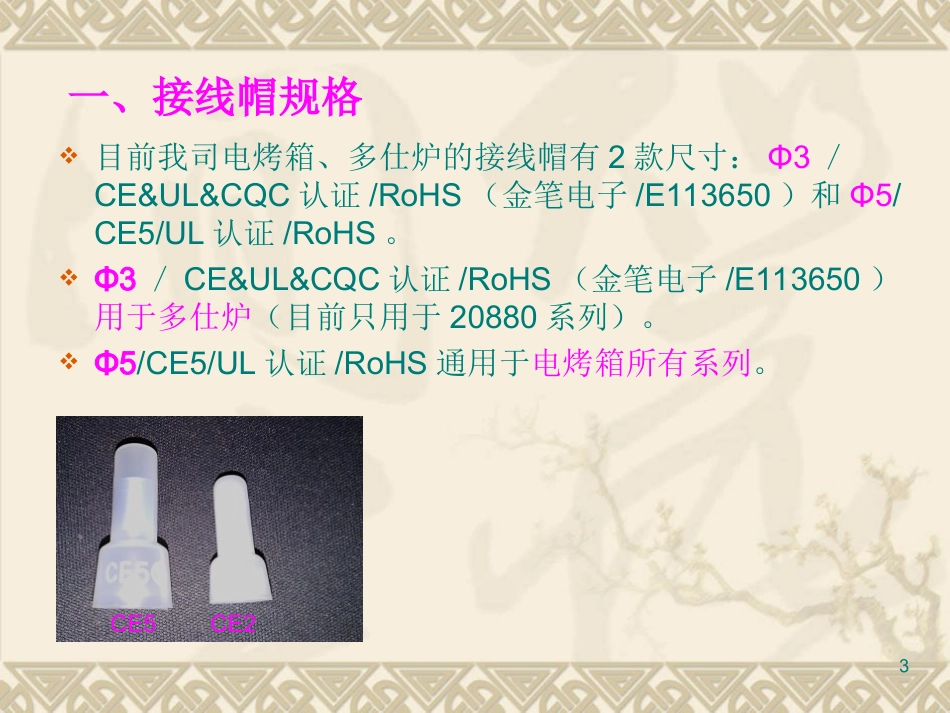

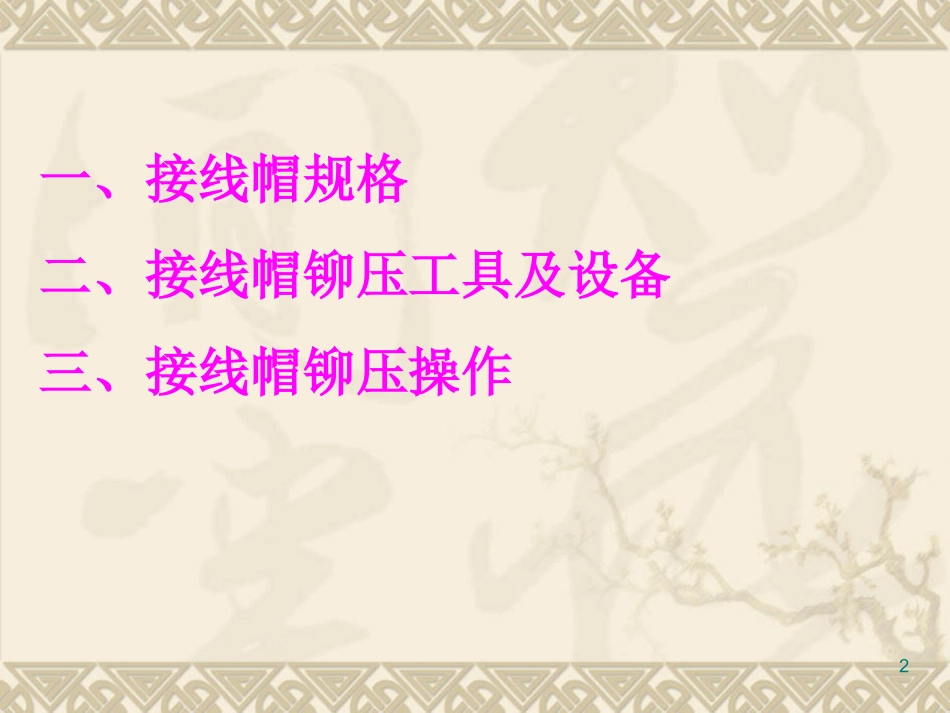

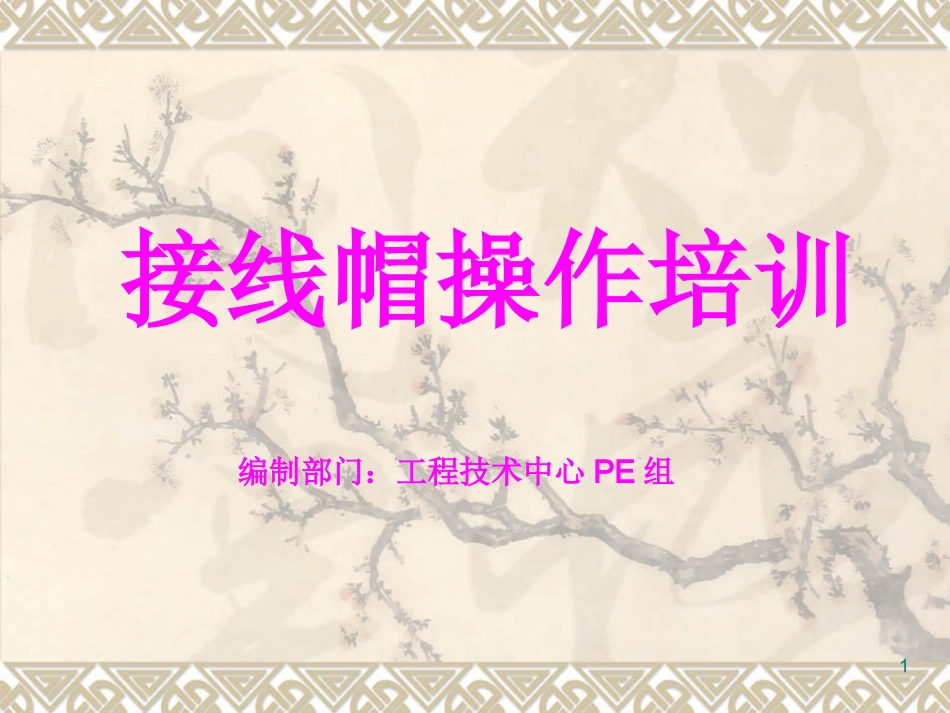

1接线帽操作培训编制部门：工程技术中心PE组2一、接线帽规格二、接线帽铆压工具及设备三、接线帽铆压操作3目前我司电烤箱、多仕炉的接线帽有2款尺寸：Φ3／CE&UL&CQC认证/RoHS（金笔电子/E113650）和Φ5/CE5/UL认证/RoHS。Φ3／CE&UL&CQC认证/RoHS（金笔电子/E113650）用于多仕炉（目前只用于20880系列）。Φ5/CE5/UL认证/RoHS通用于电烤箱所有系列。一、接线帽规格CE5CE24铆压工具为气动线帽钳及压接头+气压报警装置组成。线帽钳型号为YM-300（台湾稳汀）。压接头型号为AR8WP(2.0/5.5双卡口）-吾佳企业有限公司（QUICHER）。气压报警装置为公司自制：由限压阀、三色报警灯组成。扭线工具为扭线钳。二、接线帽铆压工具及设备线帽钳型号为YM-300（台湾稳汀）5压接头型号为AR8WP(2.0/5.5双卡口）-吾佳企业有限公司（QUICHER）。6线帽定位板（按图纸）--自制加工71、气压报警装置参数设定：0.55-0.75Mpa.2、检查设备：工具润滑、气压是否达到设定值、线帽钳是否漏气、压接头是否磨损、线帽定位板安装方向是否符合线帽型号。三、接线帽铆压操作线帽定位板需根据接线帽型号更换安装固定方向。Φ3接线帽插入第1个U型口Φ5接线帽插入第2个U型口83、扭线操作：将需扭接内布线玻纤绝缘端对齐，然后放入到扭线机内，按动开关扭接（2-6秒），扭接线头无飞线、断线、松脱。三、接线帽铆压操作内布线绝缘端对齐插入扭线口时，手指不可插入（需预留10-20）剥线残留玻纤绝缘端未对齐飞线94、套接线帽：将接线帽套入到已扭接好的剥线端内到位，套入时顺时针方向旋转。三、接线帽铆压操作按扭线方向顺时针套入，避免硬插入飞线5、铆压接线帽：将内布线及接线帽插入到接线头对应U型口处，捏住内布线将接线帽定住到限位板处靠紧到位，然后启动开关铆压操作（按压板需维持1-2秒后才松开）。三、接线帽铆压操作线帽定住限位板Φ3接线帽插入第1个U型口Φ5接线帽插入第2个U型口内布线线芯铜线不能超出接线帽大直径R位绝缘套破裂6、设备操作维护保养:按《安装线帽钳使用作业指导书》《总装气动工具维护保养规范》。7、拉线生产时，铆压首件确认合格后才可转下工序。三、接线帽铆压操作进气管内为加油处活动轴处为加油处12谢谢Thankyou!
