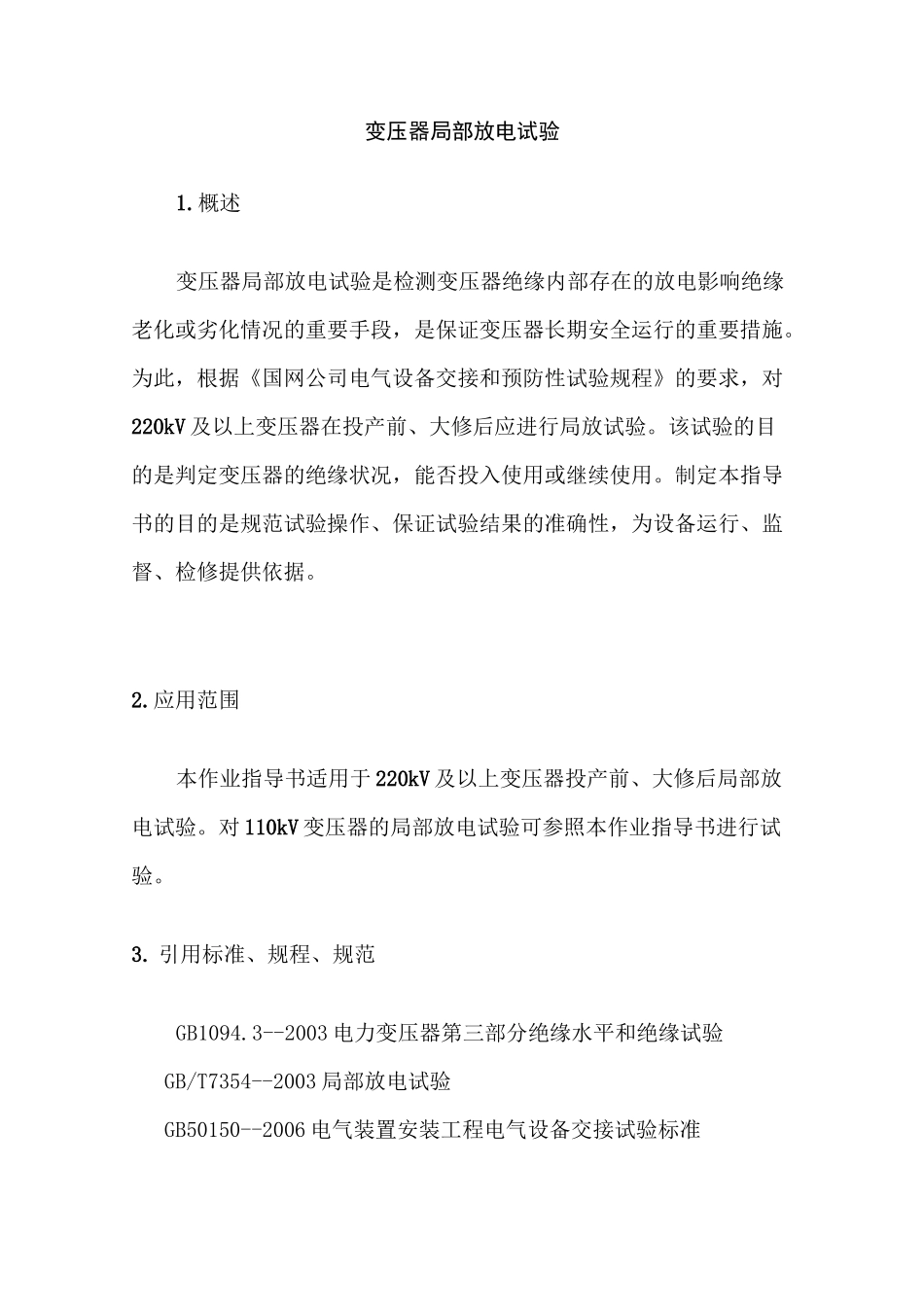

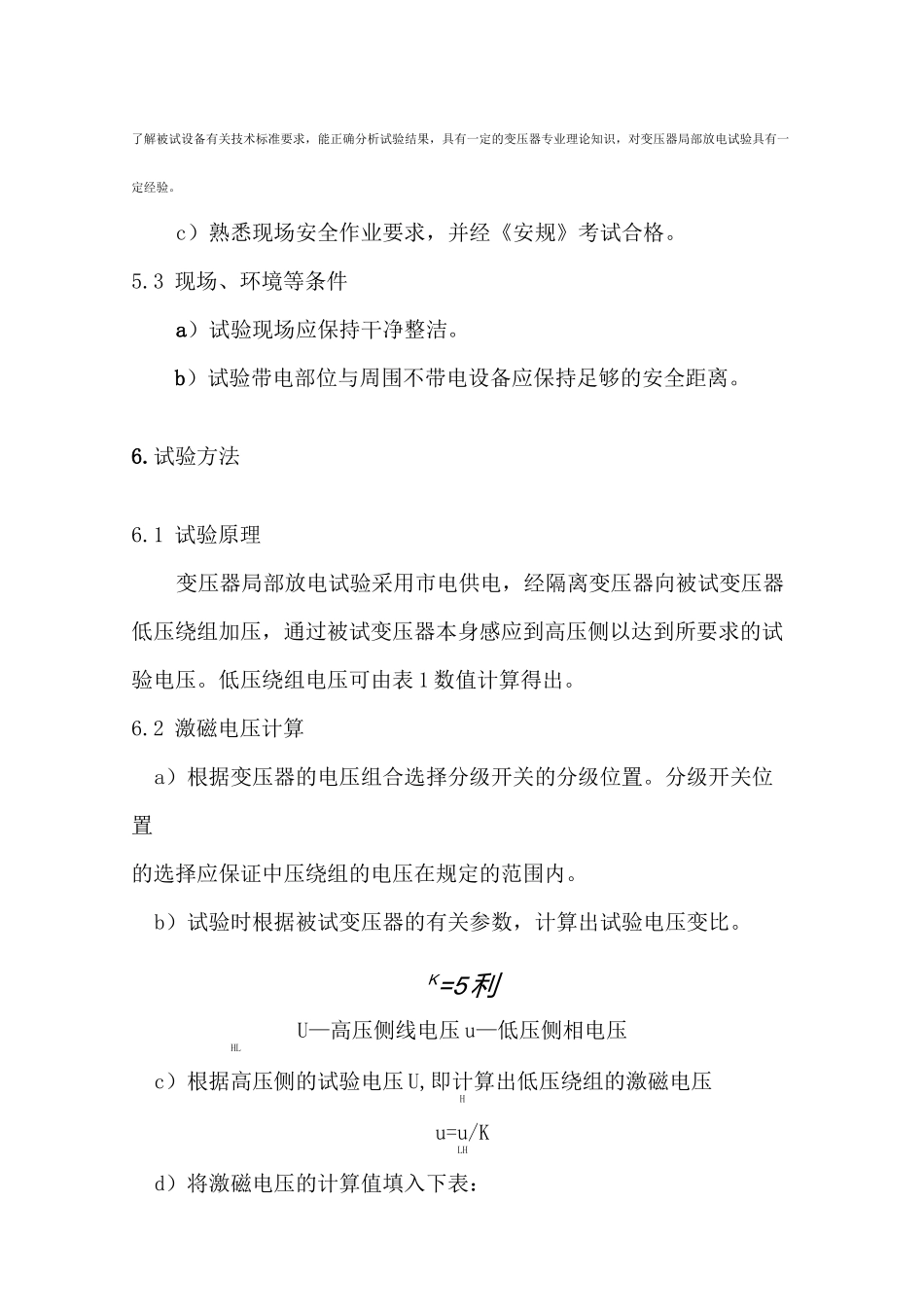

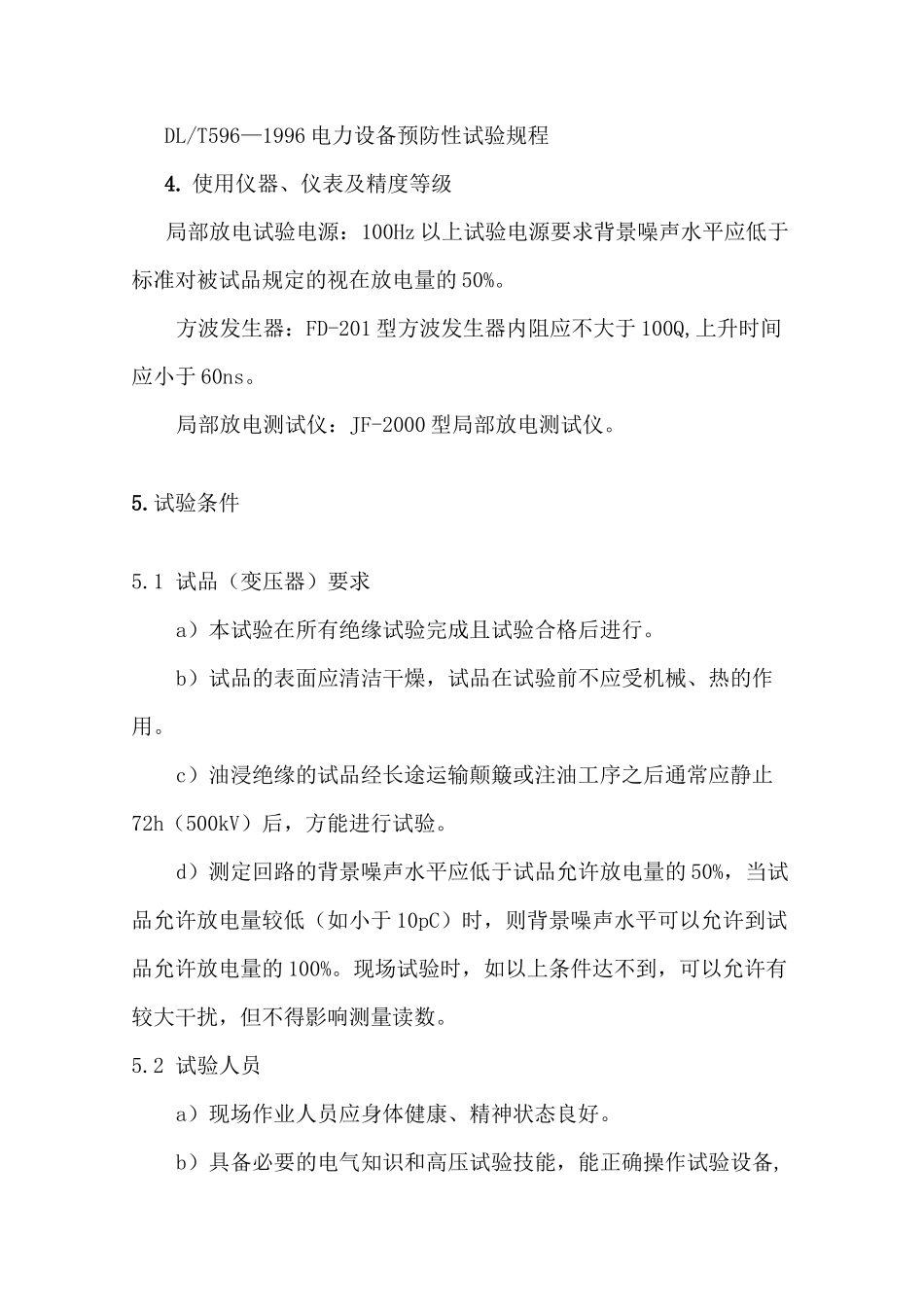

变压器局部放电试验1.概述变压器局部放电试验是检测变压器绝缘内部存在的放电影响绝缘老化或劣化情况的重要手段，是保证变压器长期安全运行的重要措施。为此，根据《国网公司电气设备交接和预防性试验规程》的要求，对220kV 及以上变压器在投产前、大修后应进行局放试验。该试验的目的是判定变压器的绝缘状况，能否投入使用或继续使用。制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。2.应用范围本作业指导书适用于 220kV 及以上变压器投产前、大修后局部放电试验。对 110kV 变压器的局部放电试验可参照本作业指导书进行试验。3. 引用标准、规程、规范GB1094.3--2003 电力变压器第三部分绝缘水平和绝缘试验GB/T7354--2003 局部放电试验GB50150--2006 电气装置安装工程电气设备交接试验标准DL/T596—1996 电力设备预防性试验规程4. 使用仪器、仪表及精度等级局部放电试验电源：100Hz 以上试验电源要求背景噪声水平应低于标准对被试品规定的视在放电量的 50%。方波发生器：FD-201 型方波发生器内阻应不大于 100Q,上升时间应小于 60ns。局部放电测试仪：JF-2000 型局部放电测试仪。5.试验条件5.1 试品（变压器）要求a）本试验在所有绝缘试验完成且试验合格后进行。b）试品的表面应清洁干燥，试品在试验前不应受机械、热的作用。c）油浸绝缘的试品经长途运输颠簸或注油工序之后通常应静止72h（500kV）后，方能进行试验。d）测定回路的背景噪声水平应低于试品允许放电量的 50%，当试品允许放电量较低（如小于 10pC）时，则背景噪声水平可以允许到试品允许放电量的 100%。现场试验时，如以上条件达不到，可以允许有较大干扰，但不得影响测量读数。5.2 试验人员a）现场作业人员应身体健康、精神状态良好。b）具备必要的电气知识和高压试验技能，能正确操作试验设备,了解被试设备有关技术标准要求，能正确分析试验结果，具有一定的变压器专业理论知识，对变压器局部放电试验具有一定经验。c）熟悉现场安全作业要求，并经《安规》考试合格。5.3 现场、环境等条件a）试验现场应保持干净整洁。b）试验带电部位与周围不带电设备应保持足够的安全距离。6.试验方法6.1 试验原理变压器局部放电试验采用市电供电，经隔离变压器向被试变压器低压绕组加压，通过被试变压器本身感应到高压侧以达到所要求的试验电压。低压绕组电压可由表 1 数值计算得出。6.2 激磁电压计算a）根据变压器的电压组...
