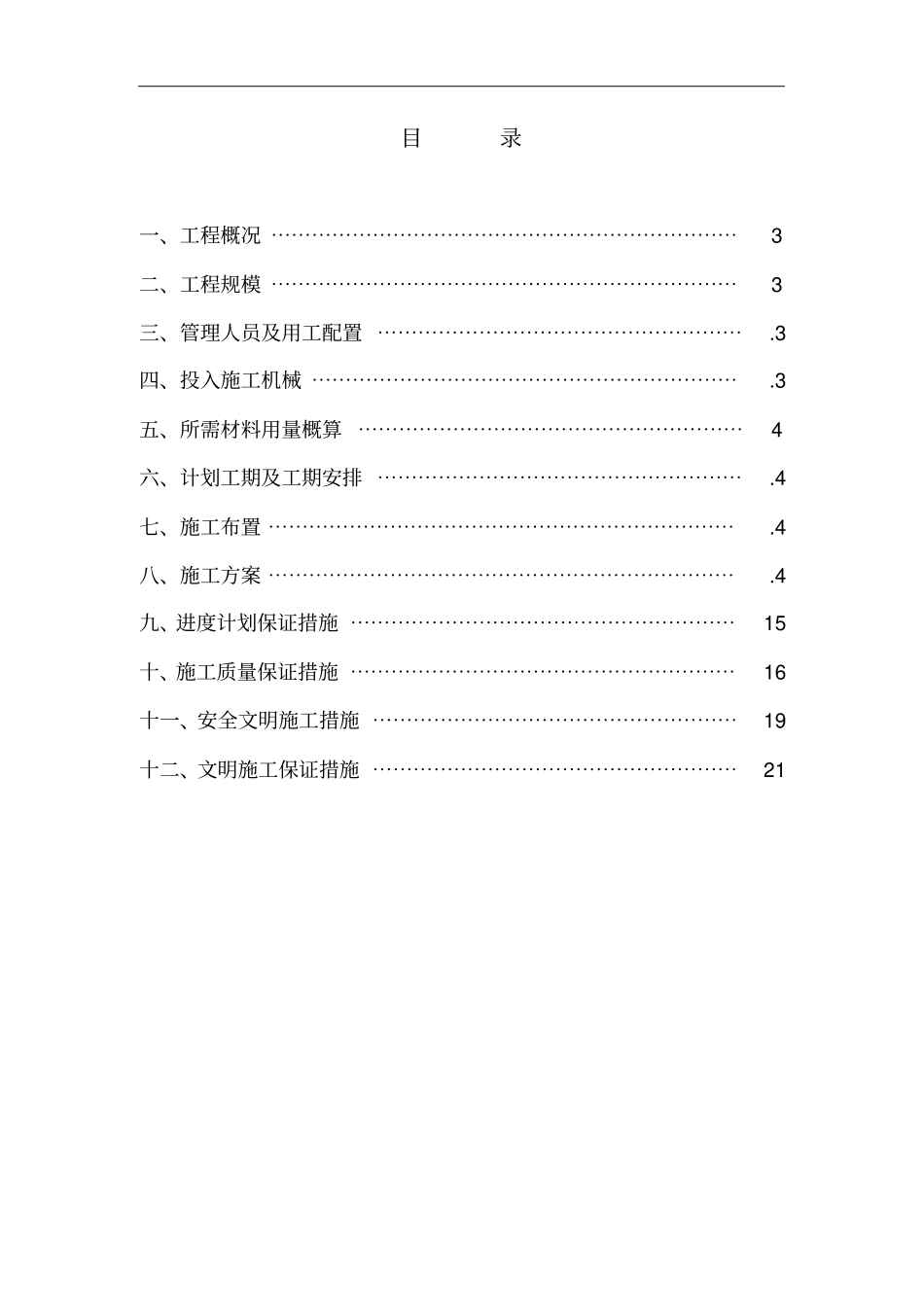

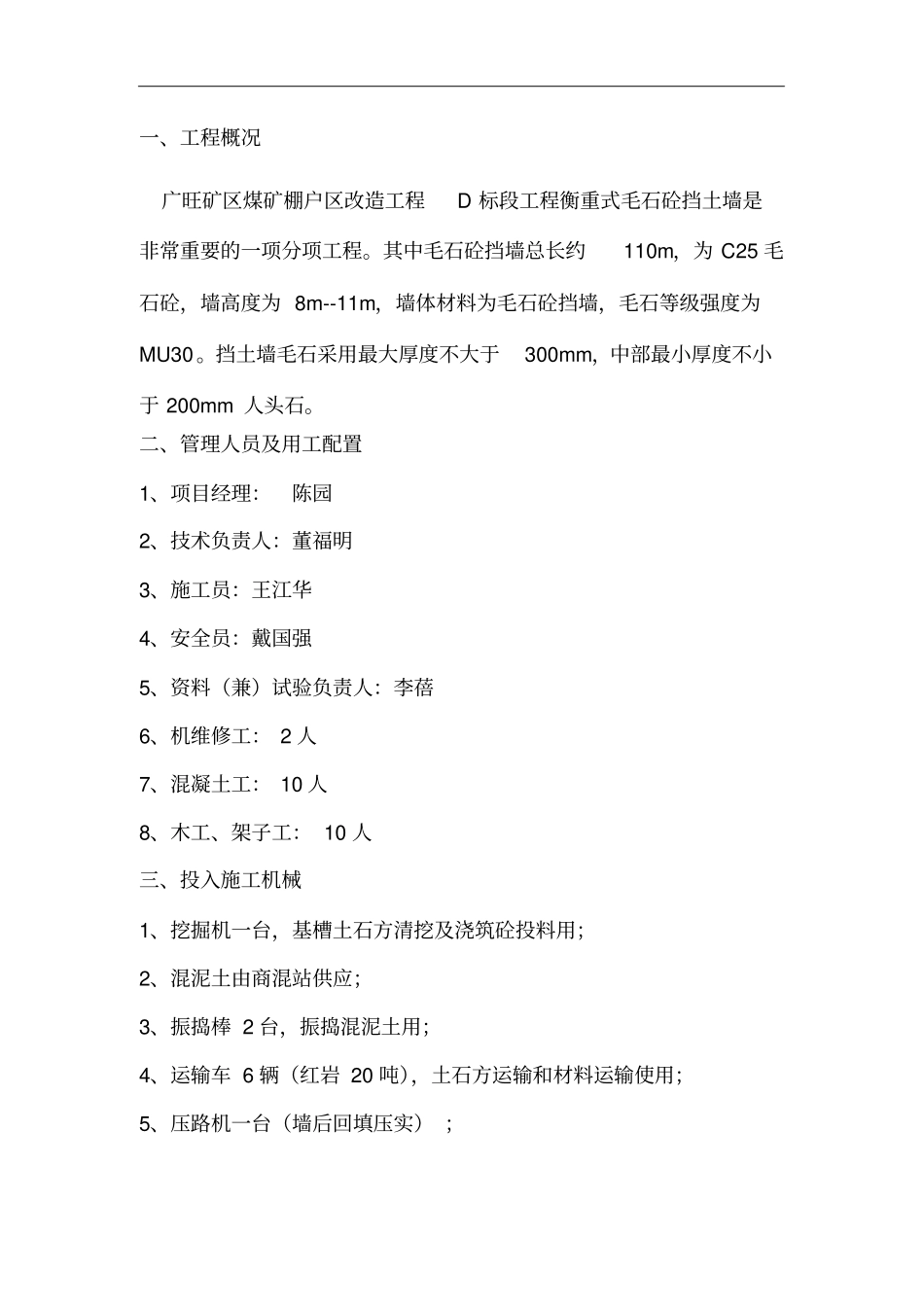

广 旺 矿 区 煤 矿 棚 户 区 改 造 工 程 D 标 段挡土墙施工方案编制人:审核人:江 苏 龙 海 建 工 集 团 有 限 公 司2 01 3 年 1 月 20 日目录一、工程概况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二、工程规模 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 三、管理人员及用工配置 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3 四、投入施工机械 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3 五、所需材料用量概算 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 六、计划工期及工期安排 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.4 七、施工布置 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.4 八、施工方案 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.4 九、进度计划保证措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 十、施工质量保证措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 十一、安全文明施工措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 十二、文明施工保证措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 一、工程概况广旺矿区煤矿棚户区改造工程D 标段工程衡重式毛石砼挡土墙是非常重要的一项分项工程。其中毛石砼挡墙总长约110m,为 C25 毛石砼,墙高度为 8m--11m,墙体材料为毛石砼挡墙,毛石等级强度为MU30。挡土墙毛石采用最大厚度不大于300mm,中部最小厚度不小于 200mm 人头石。二、管理人员及用工配置1、项目经理:陈园2、技术负责人:董福明3、施工员:王江华4、安全员:戴国强5、资料(兼)试验负责人:李蓓6、机维修工: 2 人7、混凝土工: 10 人8、木工、架子工: 10 人三、投入施工机械1、挖掘机一台,基槽土石方清挖及浇筑砼投料用;2、混泥土由商混站供应;3、振捣棒 2 台,振捣混泥土用;4、运输车 6 辆(红岩 20 吨),土石方运输和材料运输使用;5、压路机一台(墙后回填压实) ;四、地基与基础1、基础必须经监理、设计、地勘、质监等有关部门验槽后方可施工。2、挡土墙基底坡度i 不宜大于 5%,当大雨 5%时,应在纵向将基础做成台阶式,台阶高度不宜大于0.5m。3、挡土墙修建在河道内,需进行围堰,进行河道分流,对挡土墙河道内进行清淤, 软弱处应根据现场情况进行换填夹砂处理,以保证地基承载力达到要求。4、挡土墙基础的埋设深度应满足以下要求: 对一般土质地基, 在保证开挖基底面土质密实,且稳...
