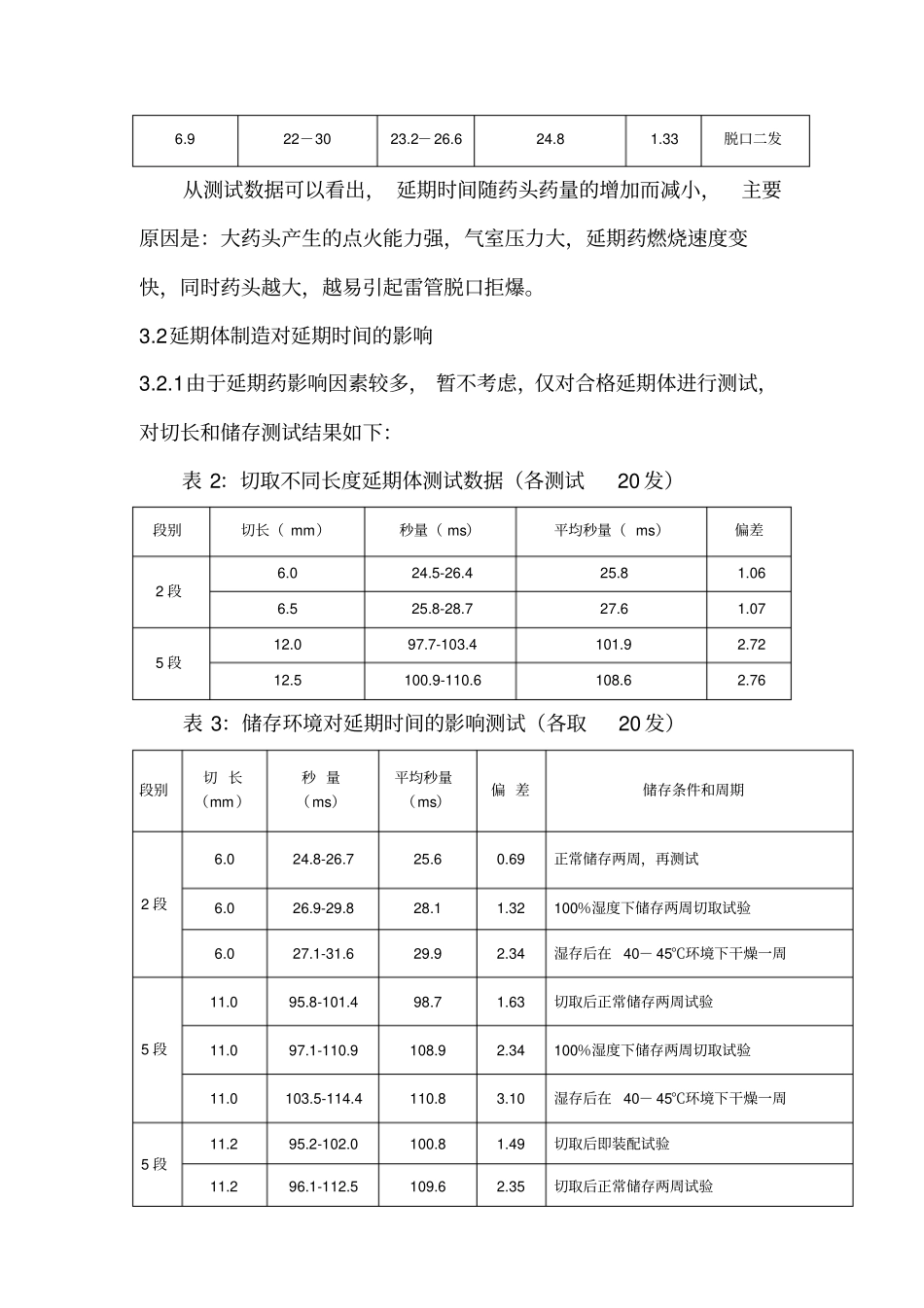

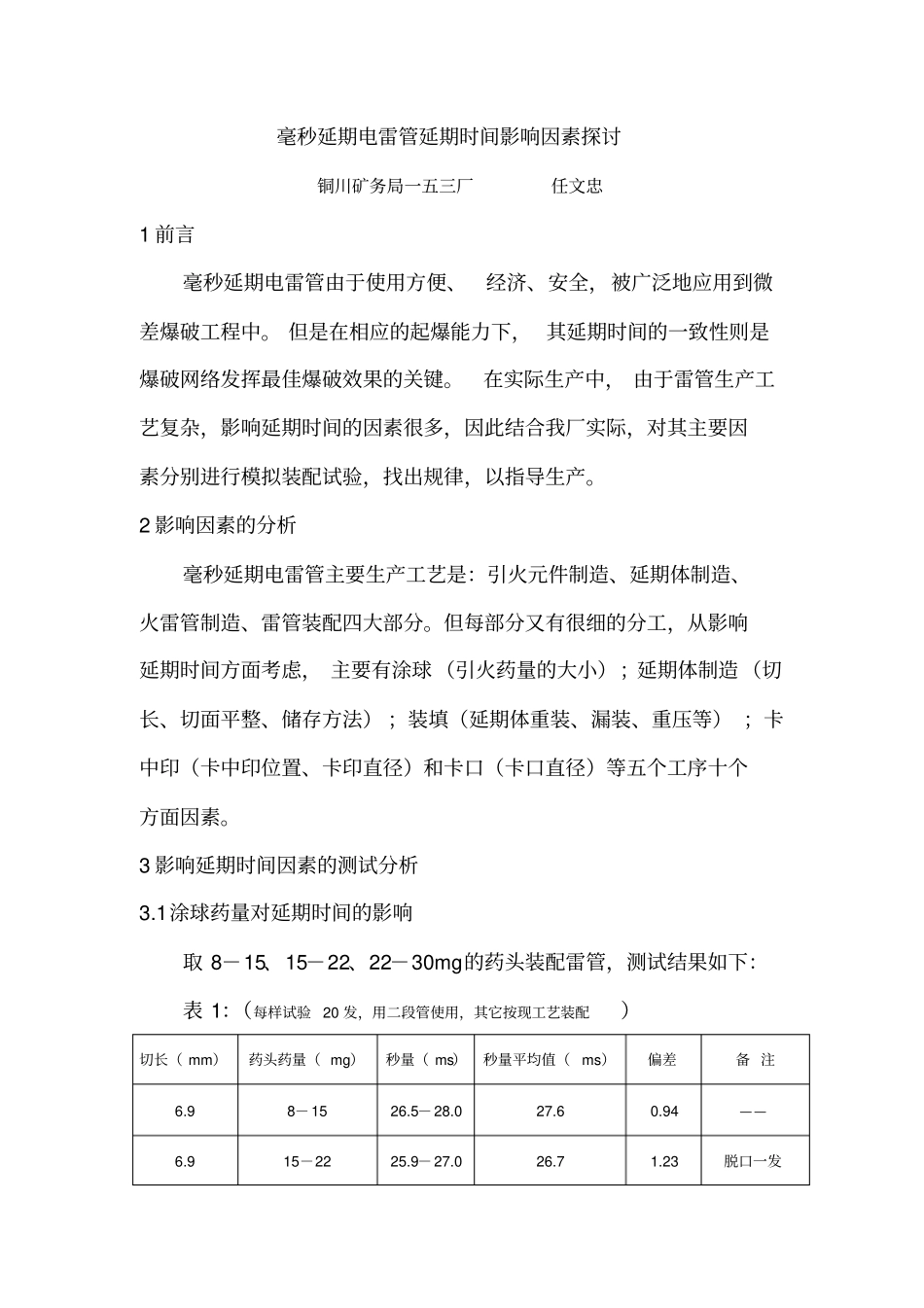

毫秒延期电雷管延期时间影响因素探讨铜川矿务局一五三厂任文忠毫秒延期电雷管延期时间影响因素探讨铜川矿务局一五三厂任文忠1 前言毫秒延期电雷管由于使用方便、经济、安全,被广泛地应用到微差爆破工程中。 但是在相应的起爆能力下, 其延期时间的一致性则是爆破网络发挥最佳爆破效果的关键。在实际生产中, 由于雷管生产工艺复杂,影响延期时间的因素很多,因此结合我厂实际,对其主要因素分别进行模拟装配试验,找出规律,以指导生产。2 影响因素的分析毫秒延期电雷管主要生产工艺是:引火元件制造、延期体制造、火雷管制造、雷管装配四大部分。但每部分又有很细的分工,从影响延期时间方面考虑, 主要有涂球(引火药量的大小);延期体制造(切长、切面平整、储存方法) ;装填(延期体重装、漏装、重压等) ;卡中印(卡中印位置、卡印直径)和卡口(卡口直径)等五个工序十个方面因素。3 影响延期时间因素的测试分析3.1涂球药量对延期时间的影响取 8-15、15-22、22-30mg的药头装配雷管,测试结果如下:表 1:(每样试验 20 发,用二段管使用,其它按现工艺装配)切长( mm)药头药量( mg)秒量( ms)秒量平均值( ms)偏差备 注6.9 8-15 26.5-28.0 27.6 0.94 ——6.9 15-22 25.9-27.0 26.7 1.23 脱口一发6.9 22-30 23.2-26.6 24.8 1.33 脱口二发从测试数据可以看出, 延期时间随药头药量的增加而减小,主要原因是:大药头产生的点火能力强,气室压力大,延期药燃烧速度变快,同时药头越大,越易引起雷管脱口拒爆。3.2延期体制造对延期时间的影响3.2.1由于延期药影响因素较多, 暂不考虑,仅对合格延期体进行测试,对切长和储存测试结果如下:表 2:切取不同长度延期体测试数据(各测试20 发)段别切长( mm)秒量( ms)平均秒量( ms)偏差2 段6.0 24.5-26.4 25.8 1.06 6.5 25.8-28.7 27.6 1.07 5 段12.0 97.7-103.4 101.9 2.72 12.5 100.9-110.6 108.6 2.76 表 3:储存环境对延期时间的影响测试(各取20 发)段别切 长(mm)秒 量(ms)平均秒量(ms)偏 差储存条件和周期2 段6.0 24.8-26.7 25.6 0.69 正常储存两周,再测试6.0 26.9-29.8 28.1 1.32 100%湿度下储存两周切取试验6.0 27.1-31.6 29.9 2.34 湿存后在 40- 45℃环境下干燥一周5 段11.0 95.8-101.4 98.7 1.63 切取后正常储存两周试验11.0 97.1-110.9 108.9 2.34 100%湿度...
