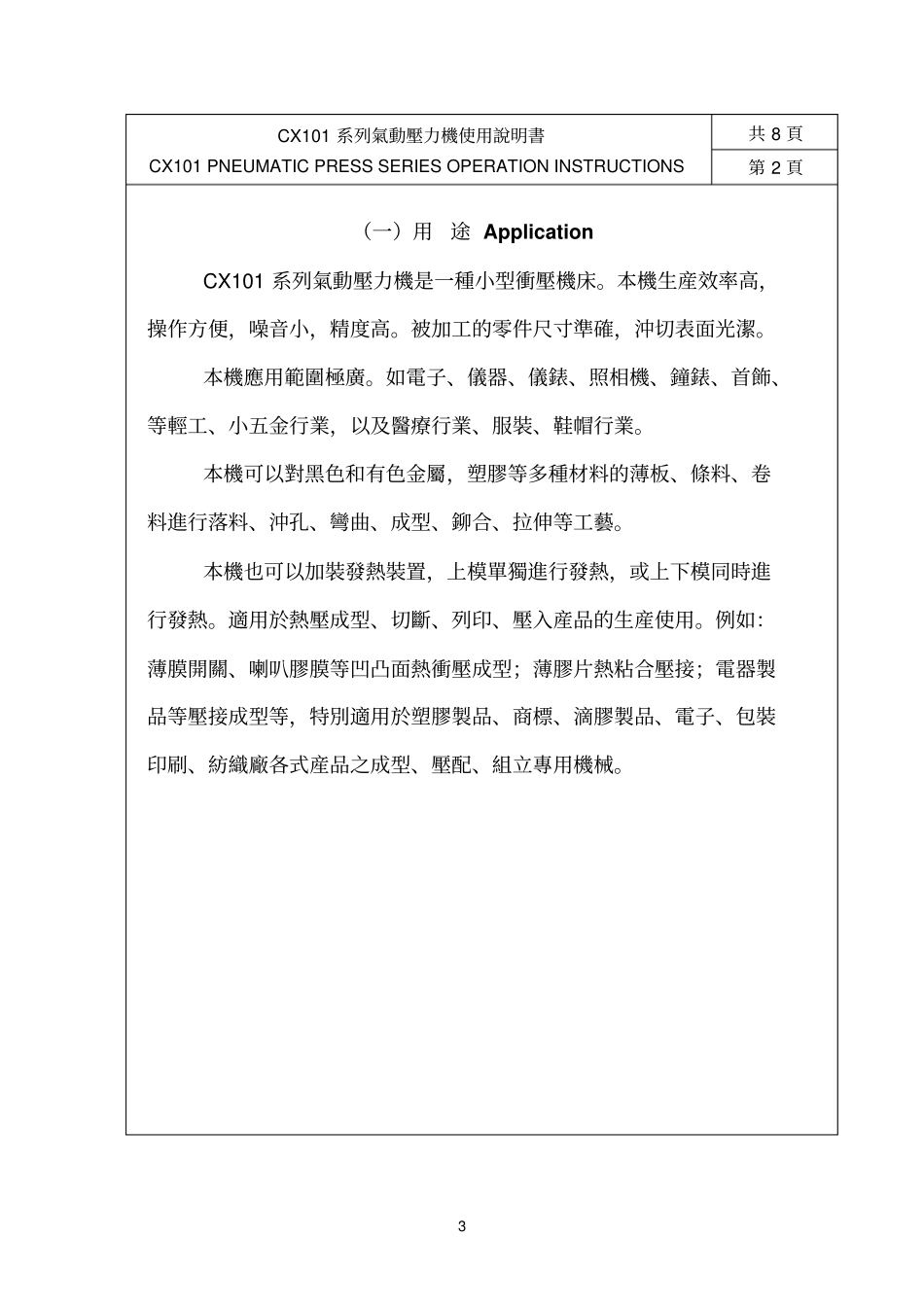

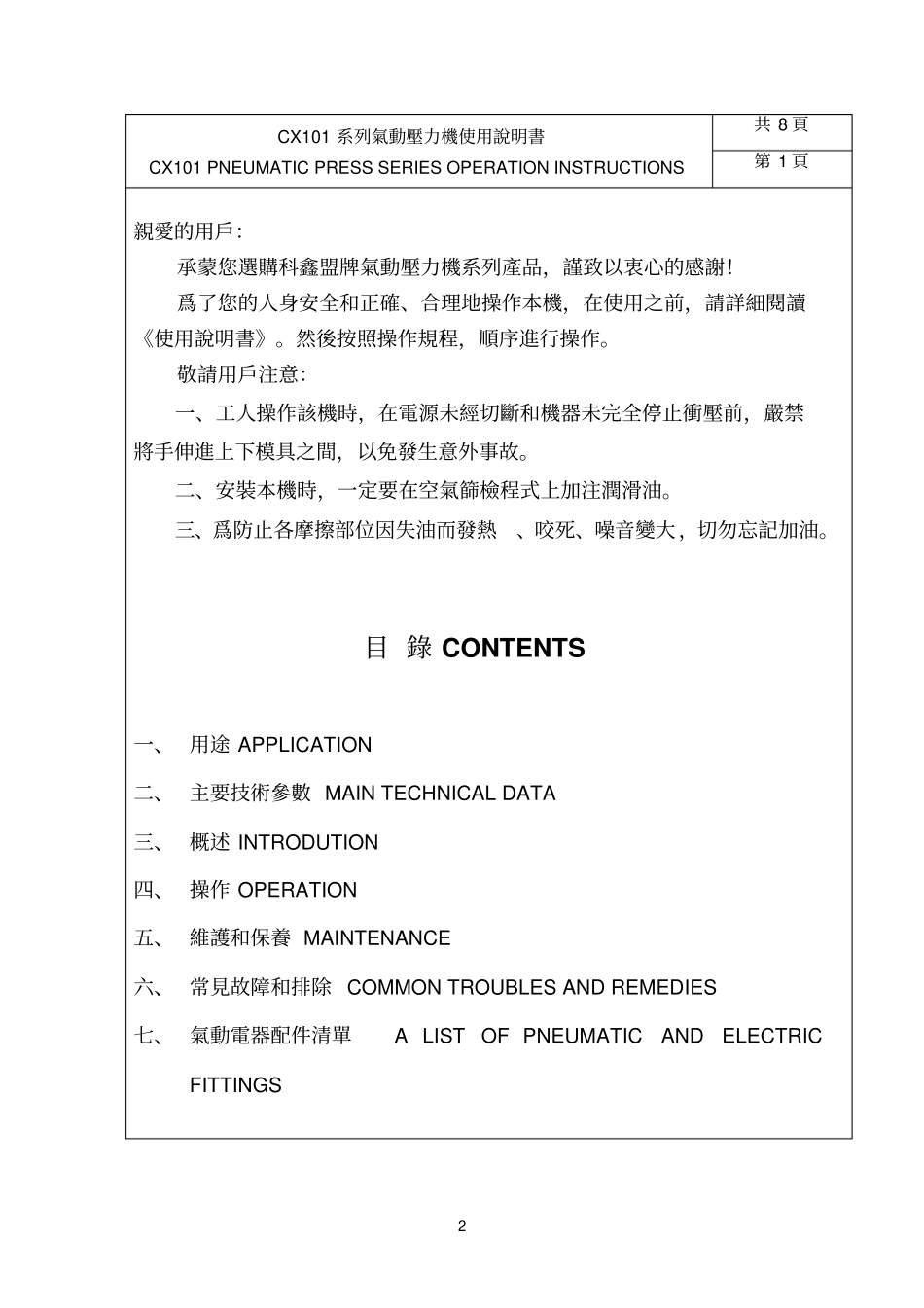

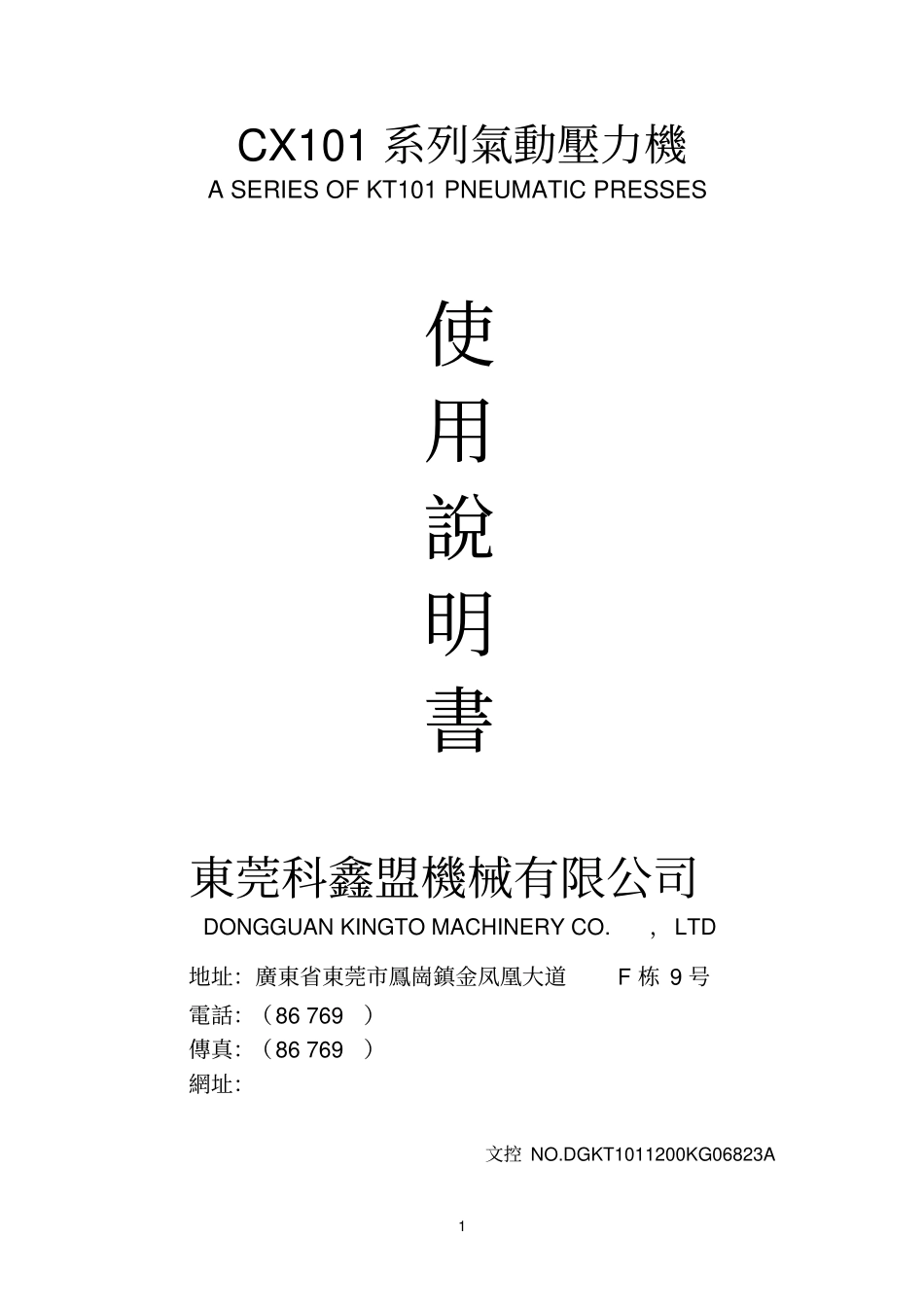

1 CX101 系列氣動壓力機A SERIES OF KT101 PNEUMATIC PRESSES 使用說明書東莞科鑫盟機械有限公司DONGGUAN KINGTO MACHINERY CO.，LTD 地址：廣東省東莞市鳳崗鎮金凤凰大道F 栋 9 号電話：（86 769）傳真：（86 769）網址：文控 NO.DGKT1011200KG06823A 2 CX101 系列氣動壓力機使用說明書CX101 PNEUMATIC PRESS SERIES OPERATION INSTRUCTIONS 共 8 頁第 1 頁親愛的用戶：承蒙您選購科鑫盟牌氣動壓力機系列產品，謹致以衷心的感謝！爲了您的人身安全和正確、合理地操作本機，在使用之前，請詳細閱讀《使用說明書》。然後按照操作規程，順序進行操作。敬請用戶注意：一、工人操作該機時，在電源未經切斷和機器未完全停止衝壓前，嚴禁將手伸進上下模具之間，以免發生意外事故。二、安裝本機時，一定要在空氣篩檢程式上加注潤滑油。三、爲防止各摩擦部位因失油而發熱、咬死、噪音變大，切勿忘記加油。目 錄 CONTENTS 一、 用途 APPLICATION 二、 主要技術參數 MAIN TECHNICAL DATA 三、 概述 INTRODUTION 四、 操作 OPERATION 五、 維護和保養 MAINTENANCE 六、 常見故障和排除 COMMON TROUBLES AND REMEDIES 七、 氣動電器配件清單A LIST OF PNEUMATIC AND ELECTRIC FITTINGS 3 CX101 系列氣動壓力機使用說明書CX101 PNEUMATIC PRESS SERIES OPERATION INSTRUCTIONS 共 8 頁第 2 頁（一）用途 Application CX101 系列氣動壓力機是一種小型衝壓機床。本機生産效率高，操作方便，噪音小，精度高。被加工的零件尺寸準確，沖切表面光潔。本機應用範圍極廣。如電子、儀器、儀錶、照相機、鐘錶、首飾、等輕工、小五金行業，以及醫療行業、服裝、鞋帽行業。本機可以對黑色和有色金屬，塑膠等多種材料的薄板、條料、卷料進行落料、沖孔、彎曲、成型、鉚合、拉伸等工藝。本機也可以加裝發熱裝置，上模單獨進行發熱，或上下模同時進行發熱。適用於熱壓成型、切斷、列印、壓入産品的生産使用。例如：薄膜開關、喇叭膠膜等凹凸面熱衝壓成型；薄膠片熱粘合壓接；電器製品等壓接成型等，特別適用於塑膠製品、商標、滴膠製品、電子、包裝印刷、紡織廠各式産品之成型、壓配、組立專用機械。4 CX101 系列氣動壓力機使用說明書CX101 PNEUMATIC PRESS SERIES OPERATION INSTRUCTIONS 共 8 頁第 3 頁（二）主要技術參數Main Specifications 名 稱Name 單位型號 Type U...
