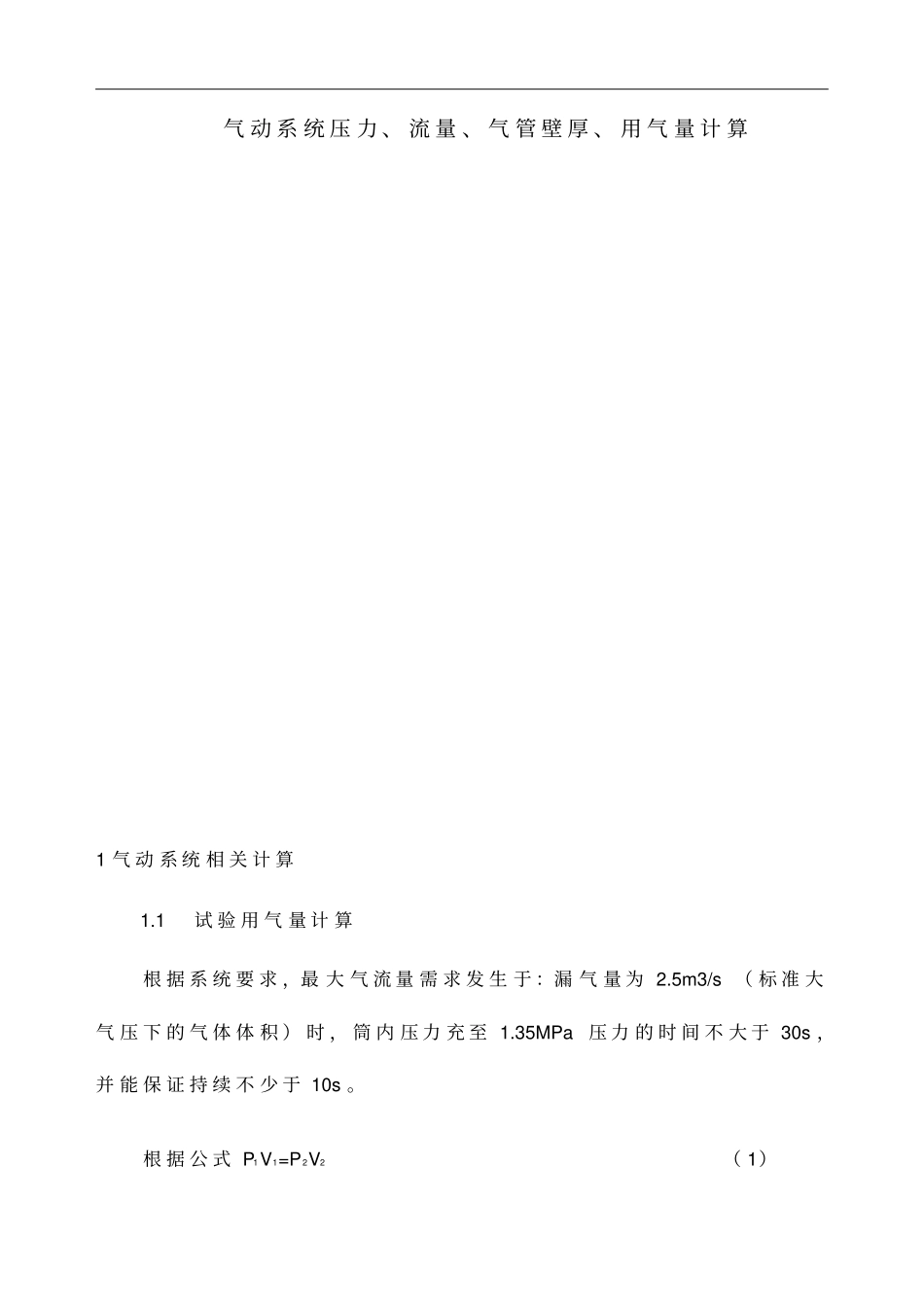

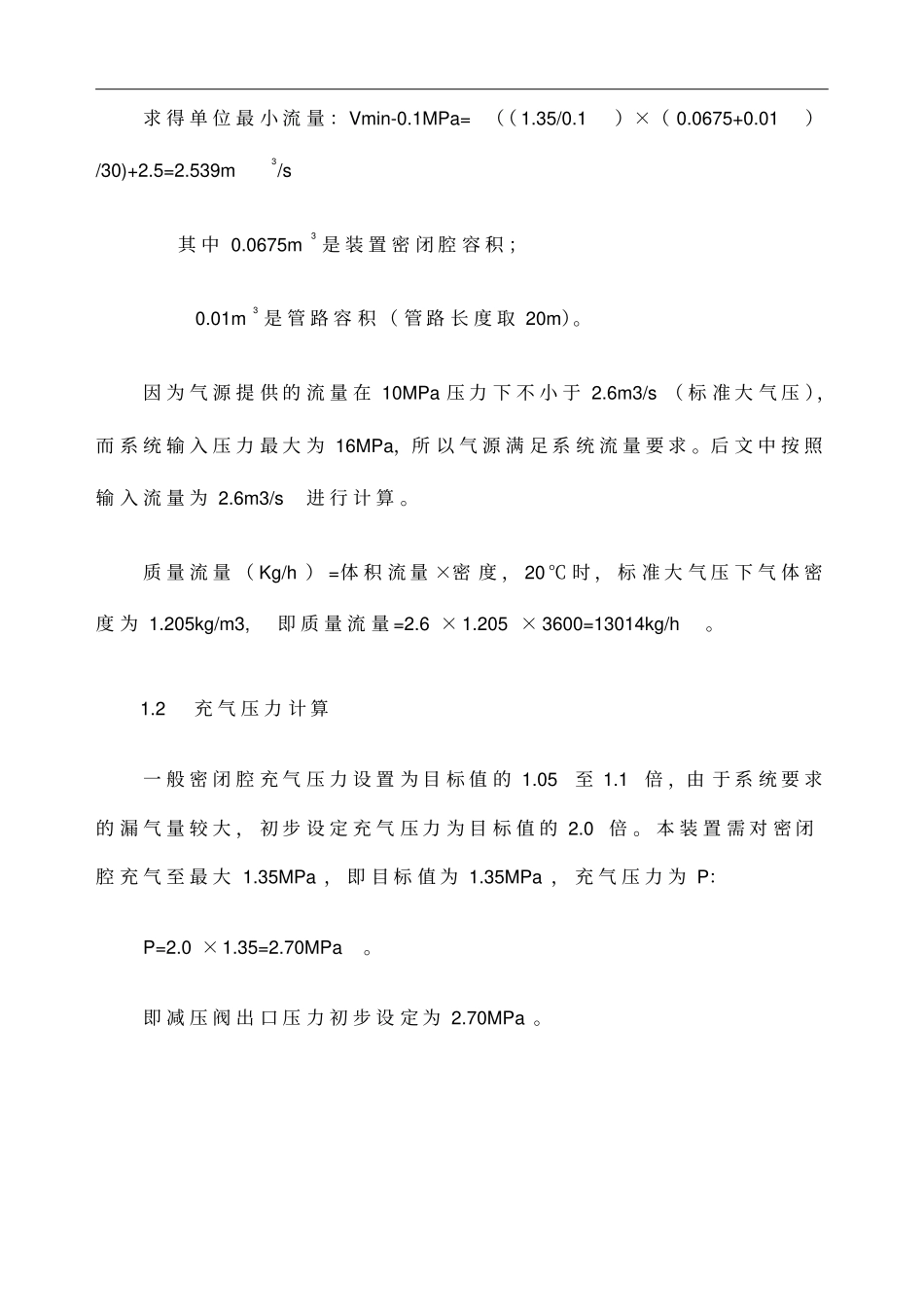

气 动 系 统 压 力 、 流 量 、 气 管 壁 厚 、 用 气 量 计 算1 气 动 系 统 相 关 计 算1.1试 验 用 气 量 计 算根 据 系 统 要 求 ，最 大 气 流 量 需 求 发 生 于 ：漏 气 量 为 2.5m3/s （ 标 准 大气 压 下 的 气 体 体 积 ） 时 ， 筒 内 压 力 充 至 1.35MPa压 力 的 时 间 不 大 于 30s ，并 能 保 证 持 续 不 少 于 10s 。根 据 公 式 P1V1=P2V2（ 1）求 得 单 位 最 小 流 量 ：Vmin-0.1MPa=（（ 1.35/0.1）×（ 0.0675+0.01）/30)+2.5=2.539m3/s其 中 0.0675m3 是 装 置 密 闭 腔 容 积 ；0.01m3 是 管 路 容 积 （ 管 路 长 度 取 20m）。因 为 气 源 提 供 的 流 量 在 10MPa 压 力 下 不 小 于 2.6m3/s （ 标 准 大 气 压 ），而 系 统 输 入 压 力 最 大 为 16MPa，所 以 气 源 满 足 系 统 流 量 要 求 。后 文 中 按 照输 入 流 量 为 2.6m3/s进 行 计 算 。质 量 流 量 （ Kg/h ） =体 积 流 量 ×密 度 ， 20 ℃ 时 ， 标 准 大 气 压 下 气 体 密度 为 1.205kg/m3,即 质 量 流 量 =2.6 × 1.205 × 3600=13014kg/h。1.2充 气 压 力 计 算一 般 密 闭 腔 充 气 压 力 设 置 为 目 标 值 的 1.05至 1.1倍 ，由 于 系 统 要 求的 漏 气 量 较 大 ， 初 步 设 定 充 气 压 力 为 目 标 值 的 2.0倍 。 本 装 置 需 对 密 闭腔 充 气 至 最 大 1.35MPa ， 即 目 标 值 为 1.35MPa ， 充 气 压 力 为 P：P=2.0 × 1.35=2.70MPa。即 减 压 阀 出 口 压 力 初 步 设 定 为 2.70MPa 。1.3管 径 及 管 路 数 量 计 算1.3.1根 据 流 量 计 计 算 管 径 及 管 路 数 量流 量 计 一 般 都 有 量 程 限 制 ， 如 果 流 量 过 大 ， 就 必 须 将 总 气 量 分 几 路进 行 输 送 ， 以 保 证 单 路 的 输 送 流 量 符 合 流 量 计 量 程 ， 根 据 流 量 计 的 量 程计 算 分 路 数 。表 4 流 量 计 计 算 参 数 表流 体 质 量 流 量 Q13014质 量 流 量（ kg/h ）=体 积 流 量（ Nm3/...
