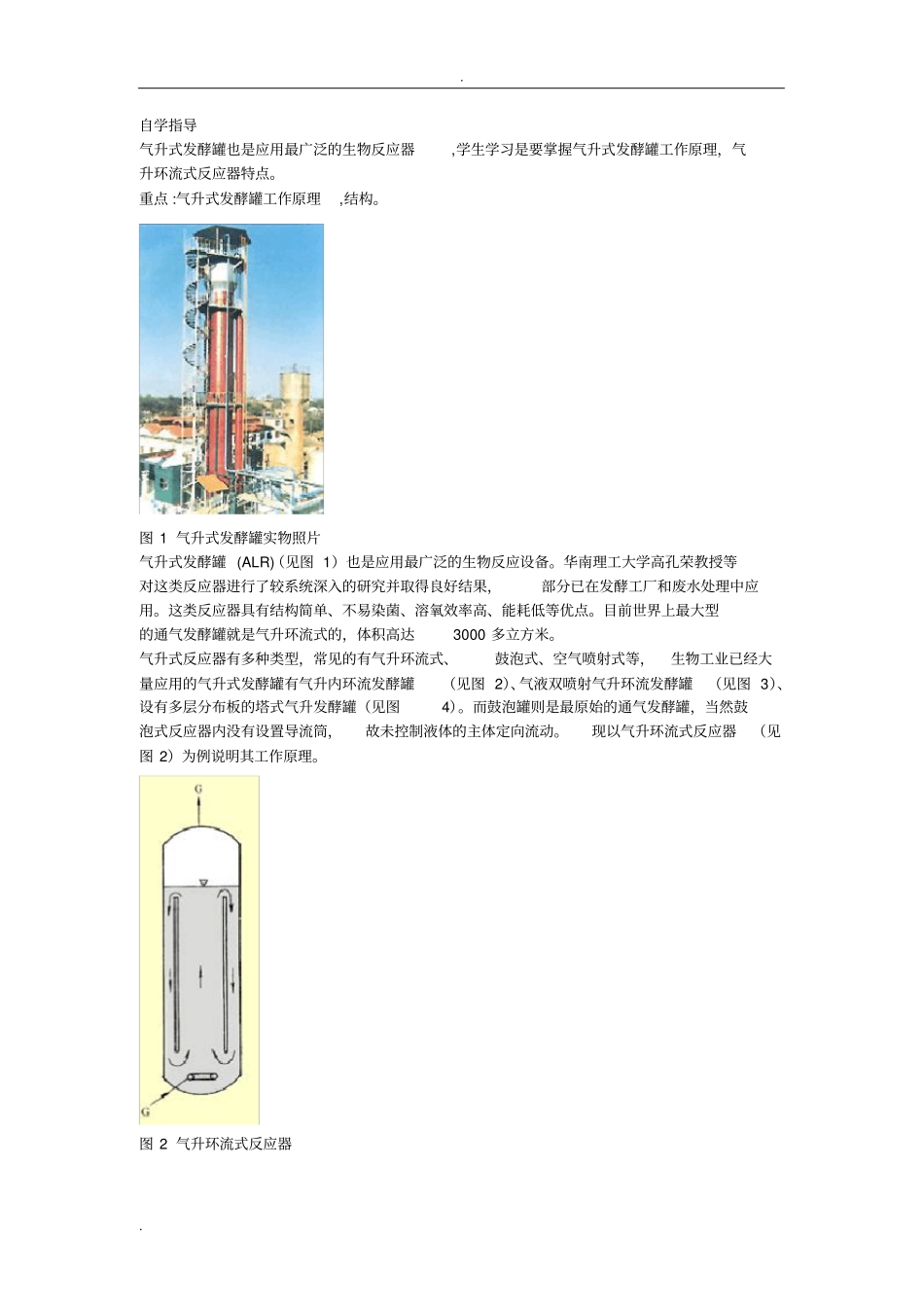

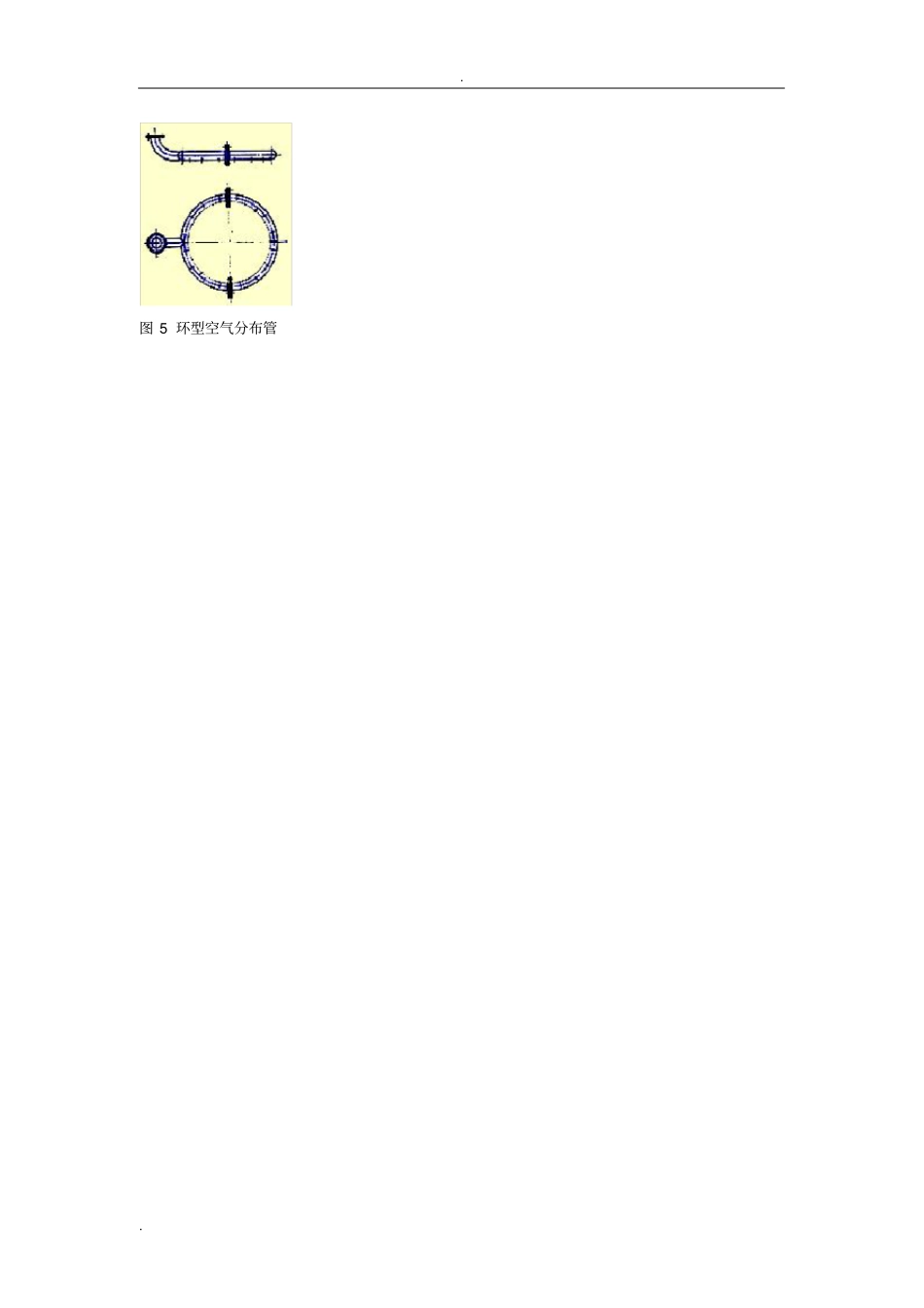

. . 自学指导气升式发酵罐也是应用最广泛的生物反应器,学生学习是要掌握气升式发酵罐工作原理,气升环流式反应器特点。重点 :气升式发酵罐工作原理,结构。图 1 气升式发酵罐实物照片气升式发酵罐 (ALR)(见图 1)也是应用最广泛的生物反应设备。华南理工大学高孔荣教授等对这类反应器进行了较系统深入的研究并取得良好结果,部分已在发酵工厂和废水处理中应用。这类反应器具有结构简单、不易染菌、溶氧效率高、能耗低等优点。目前世界上最大型的通气发酵罐就是气升环流式的,体积高达3000 多立方米。气升式反应器有多种类型,常见的有气升环流式、鼓泡式、空气喷射式等,生物工业已经大量应用的气升式发酵罐有气升内环流发酵罐(见图 2)、气液双喷射气升环流发酵罐(见图 3)、设有多层分布板的塔式气升发酵罐(见图4)。而鼓泡罐则是最原始的通气发酵罐,当然鼓泡式反应器内没有设置导流筒,故未控制液体的主体定向流动。现以气升环流式反应器(见图 2)为例说明其工作原理。图 2 气升环流式反应器. . 图 3 气液双喷射气升环流反应器图 4 多层空气分布板的气升环流发酵罐气升环流式反应器构造如图2 所示,在反应器内没有搅拌器,其中央有一个导流筒,将发酵醪液分为上升区(导流筒内)和下降区(导流筒外),在上升区的下部安装了空气喷嘴(见图 3),或环型空气分布管(见图5),空气分布管的下方有许多喷孔。加压的无菌空气通过喷嘴或喷孔喷射进发酵液中,从空气喷嘴喷入的气速可达250~300(米 /秒),无菌空气高速喷入上升管, 通过气液混合物的湍流作用而使空气泡分割细碎,与导流筒内的发酵液密切接触,供给发酵液溶解氧。由于导流筒内形成的气液混合物密度降低,加上压缩空气的喷流动能,因此使导流筒内的液体向上运动;到达反应器上部液面后,一部分气生泡破碎,二氧化碳排出到反应器上部空间,而排出部分气体的发酵液从导流筒上边向导流筒外流动,导流筒外的发酵液因气含率小,密度增大,发酵液则下降,再次进入上升管,形成循环流动,实现混合与溶氧传质。. . 图 5 环型空气分布管. . 1.气升环式反应器的特点前面已经简单提到气升环式反应器的特点,由于气升环流反应器内没有搅拌器,并且有定向循环流动,故具有多个优点,下面具体说明。(1)反应溶液分布均匀:气液固三相的均匀混合与溶液成分的混合分散良好是生物反应器的普遍要求,因其流动、混合与停留时间分布均受到影响。对许多间歇或连续加料的通气...
