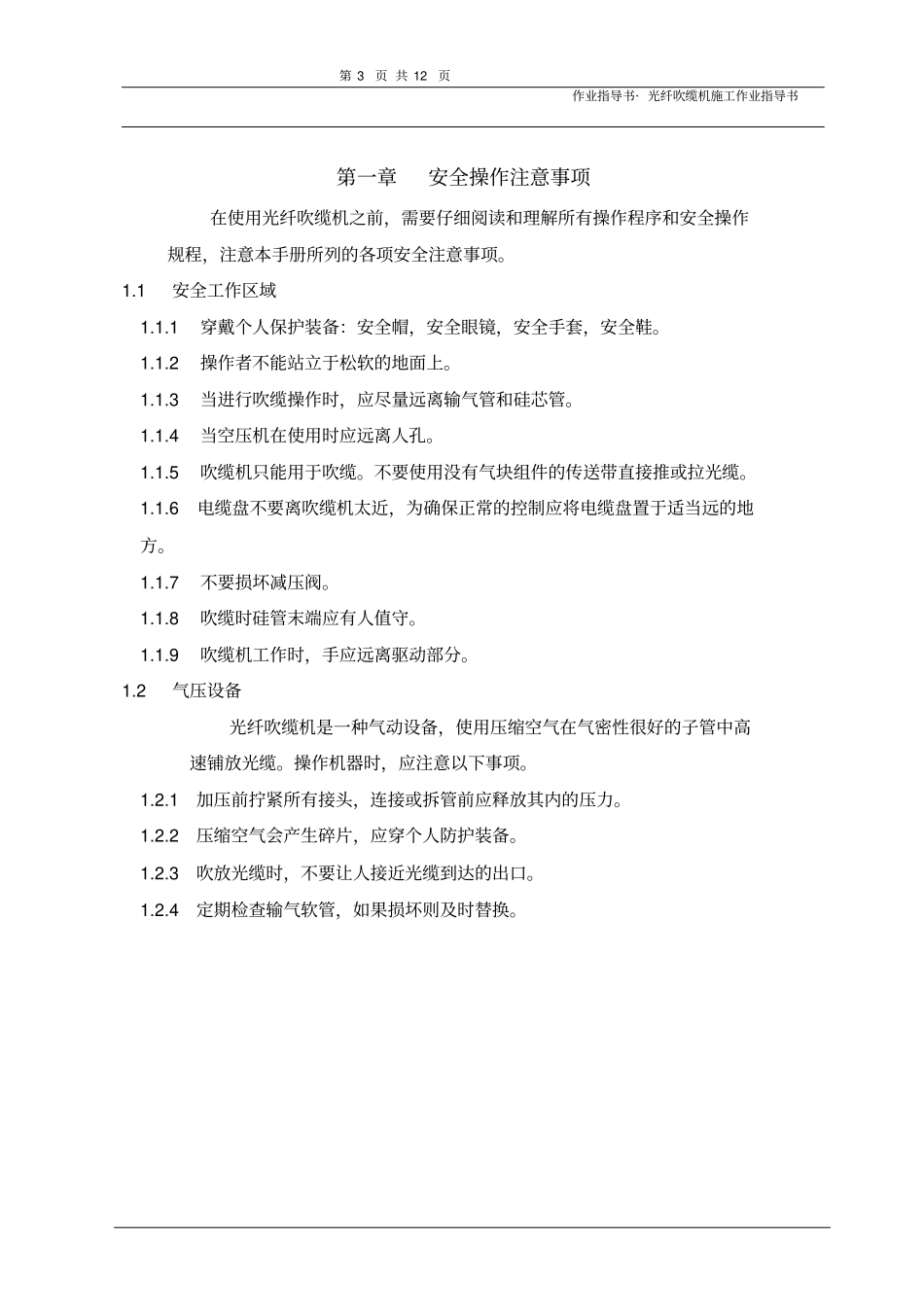

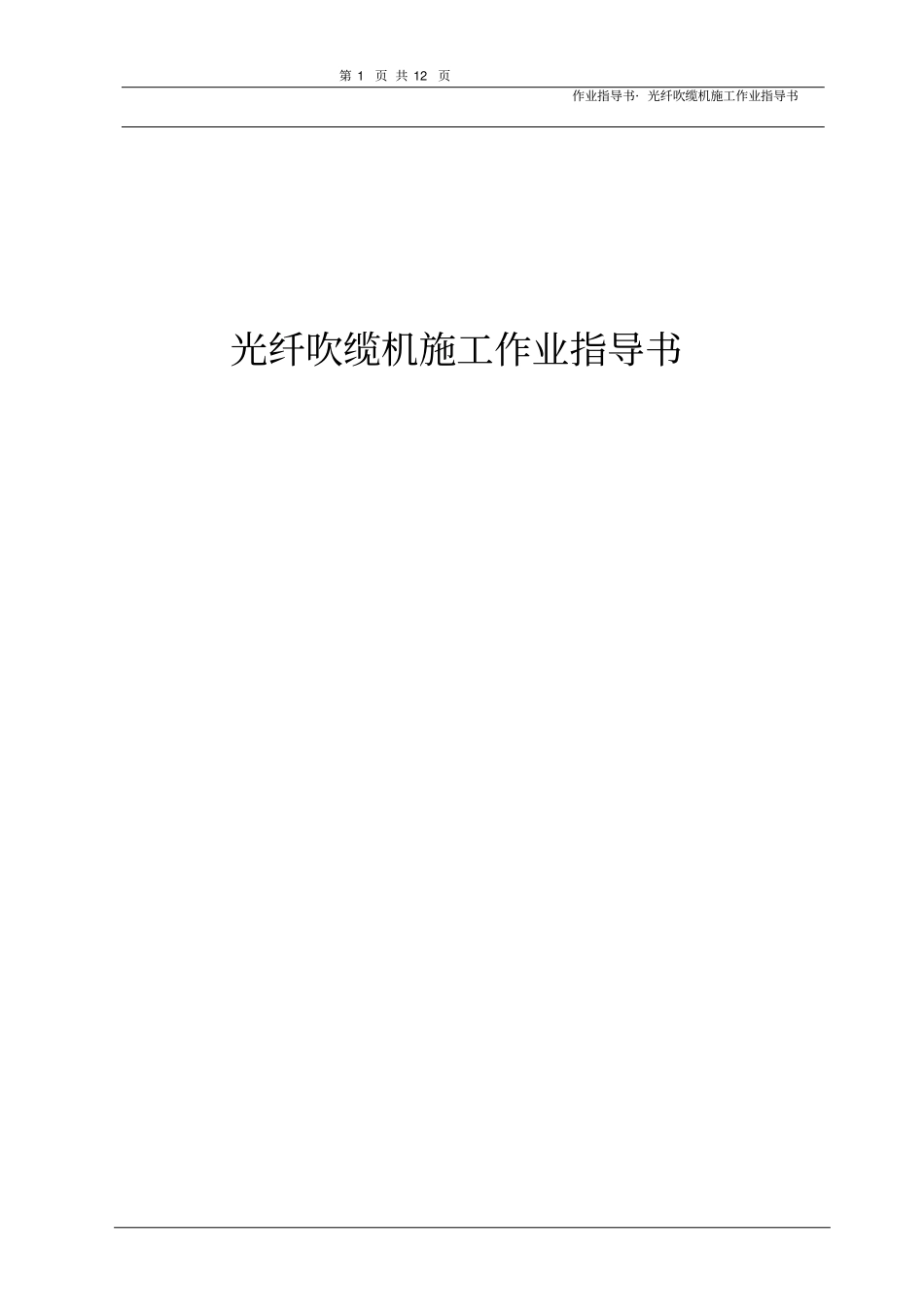

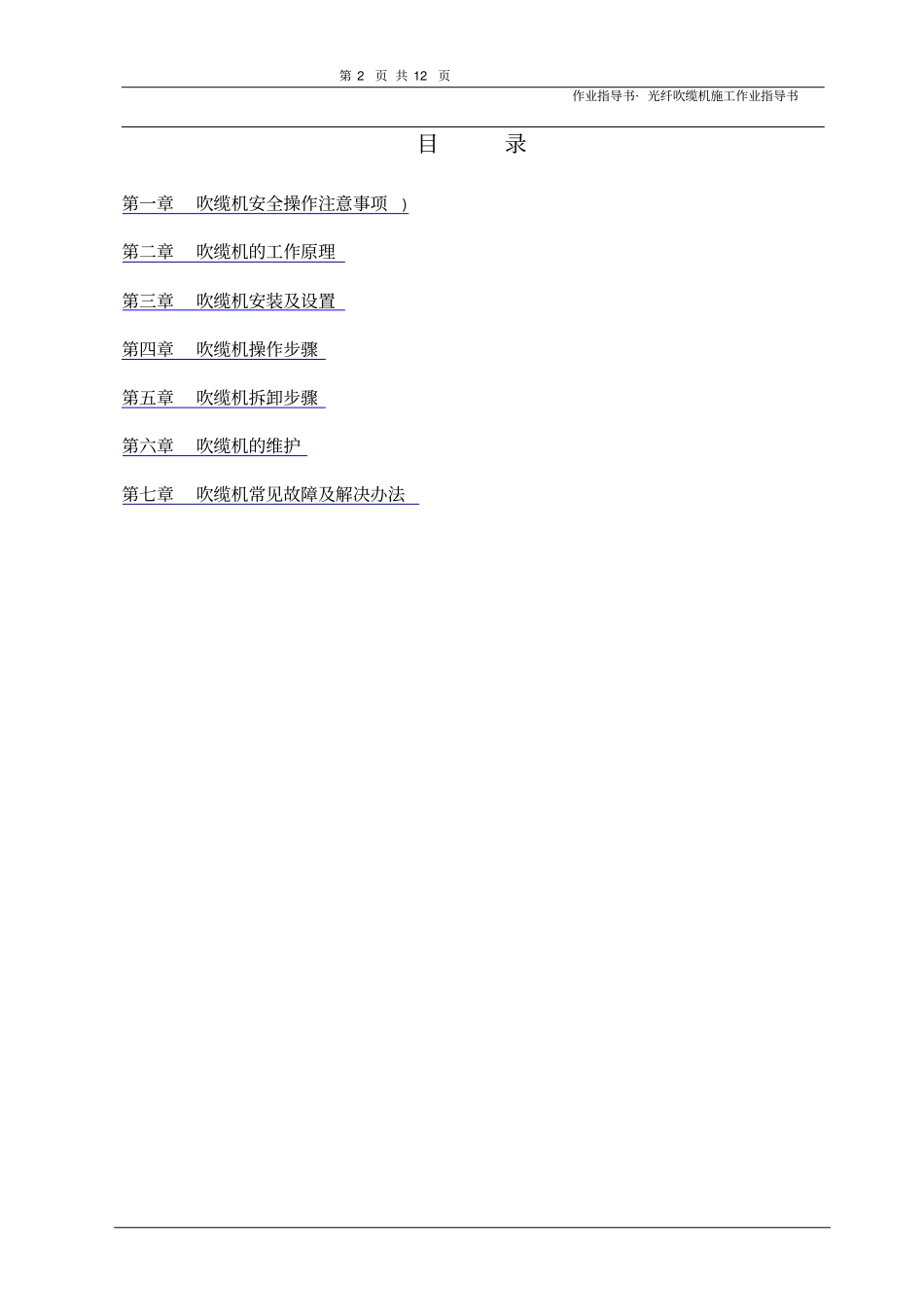

第 1 页 共 12 页作业指导书· 光纤吹缆机施工作业指导书光纤吹缆机施工作业指导书第 2 页 共 12 页作业指导书· 光纤吹缆机施工作业指导书目录第一章吹缆机安全操作注意事项)第二章吹缆机的工作原理第三章吹缆机安装及设置第四章吹缆机操作步骤第五章吹缆机拆卸步骤第六章吹缆机的维护第七章吹缆机常见故障及解决办法第 3 页 共 12 页作业指导书· 光纤吹缆机施工作业指导书第一章安全操作注意事项在使用光纤吹缆机之前，需要仔细阅读和理解所有操作程序和安全操作规程，注意本手册所列的各项安全注意事项。1.1 安全工作区域1.1.1 穿戴个人保护装备：安全帽，安全眼镜，安全手套，安全鞋。1.1.2 操作者不能站立于松软的地面上。1.1.3 当进行吹缆操作时，应尽量远离输气管和硅芯管。1.1.4 当空压机在使用时应远离人孔。1.1.5 吹缆机只能用于吹缆。不要使用没有气块组件的传送带直接推或拉光缆。1.1.6 电缆盘不要离吹缆机太近，为确保正常的控制应将电缆盘置于适当远的地方。1.1.7 不要损坏减压阀。1.1.8 吹缆时硅管末端应有人值守。1.1.9 吹缆机工作时，手应远离驱动部分。1.2 气压设备光纤吹缆机是一种气动设备，使用压缩空气在气密性很好的子管中高速铺放光缆。操作机器时，应注意以下事项。1.2.1加压前拧紧所有接头，连接或拆管前应释放其内的压力。1.2.2压缩空气会产生碎片，应穿个人防护装备。1.2.3吹放光缆时，不要让人接近光缆到达的出口。1.2.4定期检查输气软管，如果损坏则及时替换。第 4 页 共 12 页作业指导书· 光纤吹缆机施工作业指导书第二章吹缆机工作原理吹放光缆是一种既安全又有效的光缆铺设方法。光纤吹缆机在铺缆过程中，同时作用在光缆上的有拖拽器的牵引力、压缩空气的吹力和传送带的推力。因此需要空气压缩机来辅助吹缆机工作。空气压缩机产生压缩空气，通过输气软管送往吹缆机的密闭腔，子管的引出端与吹缆机的密闭腔相通。牵引光缆用的拖拽器连同光缆置于子管内，拖拽器周边橡胶与子管内壁密封，形成的密闭容积与吹缆机的密闭腔相通。因此压缩空气产生的压力推动拖拽器牵引着光缆在子管内前进。空气压缩机持续供气，以保证施加在拖拽器上的力基本恒定，从而保证施加在光缆上的力基本恒定。同时压缩空气向前流动，一方面施加力于光缆上推动光缆前进，另一方面使光缆在子管中处于悬浮状态，减少了铺放时光缆与子管内璧间的摩擦，最大程度地保护光缆。所配空气压缩机规格：压力 6.9 -...
