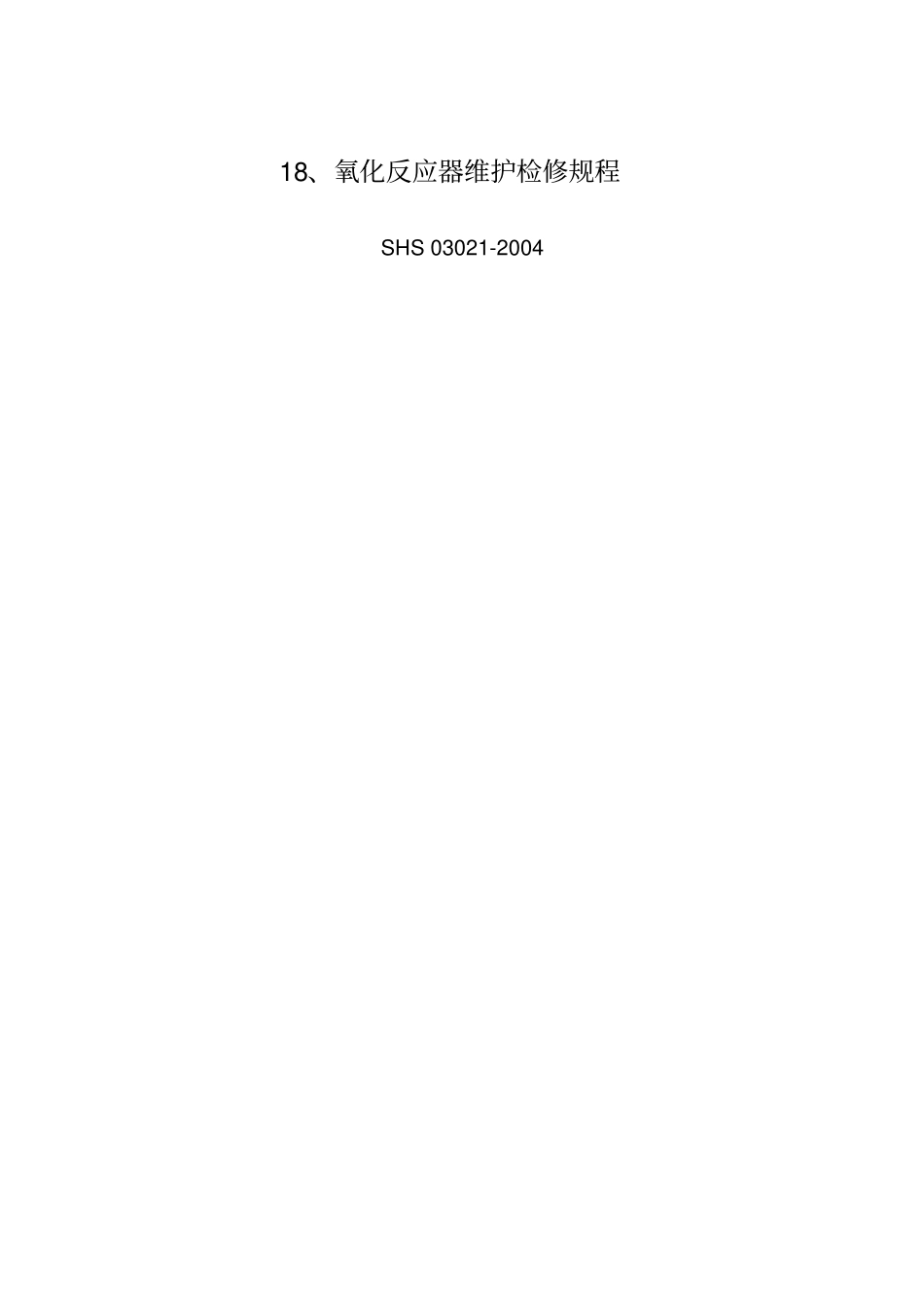

18、氧化反应器维护检修规程SHS 03021-2004 目次1、总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯270 2、检修周期与内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯270 3、检修与质量标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯272 4、试车与验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯274 5、维护与故障处理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯275 石油化工设备维护检修规程1 总则1．1 主题内容与适用范围1．1．1 主题内容本规程规定了精对苯二甲酸装置氧化反应器( 以下简称反应器 ) 的检修周期与内容、检修与质量标准、试验与验收、维护与故障处理。1．1．2 适用范围本规程适用于精对苯二甲酸装置钛材复合板焊制的反应器的维护和检修。1．2 编写修订依据国家现行的关于压力容器方面的相关法规，包括现行《特种设备安全监察条例》、《压力容器安全技术监察规程》、《在用压力容器检验规程》GB150一 1998 钢制压力容器SHS01004-一 2004 压力容器维护检修规程SHS01007— 2004塔类设备维护检修规程GB／T4730-一 1994 压力容器无损检测2 检修周期与内容2．1 检修周期 ( 见表 1) 表 1 检修周期月检修类别小修大修检修周期12 36 270 SHS 03021 — 2004 氧化反应器维护检修规程2．2 检修内容2．2．1 小修2．2．1．1 检修清洗反应器内壁，测量内壁厚度。2．2．1．2 对钛材焊道按 GB／T 4730— 1994《压力容器无损检测》进行无损检验。2．2．1．3 检查清洗进料分布器填料、波纹塔盘。2．2．1．4 检查四组空气管进口焊道有无开裂，测量内壁厚度。2．2．1．5 检查排料阀口腐蚀情况，测量内衬厚度。2．2．1．6 检查、校验、修复所有控制仪表及附属管线和阀门。2．2．1．7 检查修理有泄漏和缺陷的密封面，更换密封垫片，必要时更换螺栓。2．2．1．8 按《在用压力容器检验规程》进行外部检验。2．2．1．9 校验安全阀。2．2．1．10 进行气密性试验。2．2．1．11 修补保温层。2．2．2 大修2．2．2．1 包括小修内容。2．2．2．2 检查修理进料分布器。2．2．2．3 检查修理或更换填料及内件。2．2．2．4 检查修理或更换波纹塔盘及内件。2．2．2．5 检查反应器封头半管焊缝。2．2．2．6 进行耐压试验。2．2．2．7 检查反应器基础有无裂纹、下沉，并做相应处理。271 石油化工设备维护检修规程2．2．2．8 反应器外壁除锈，刷漆，保温。2．2．2．9 检查内衬钛材检漏管及瓶是否有氧化物等残液。3 检修与质量标准3．1 检...
