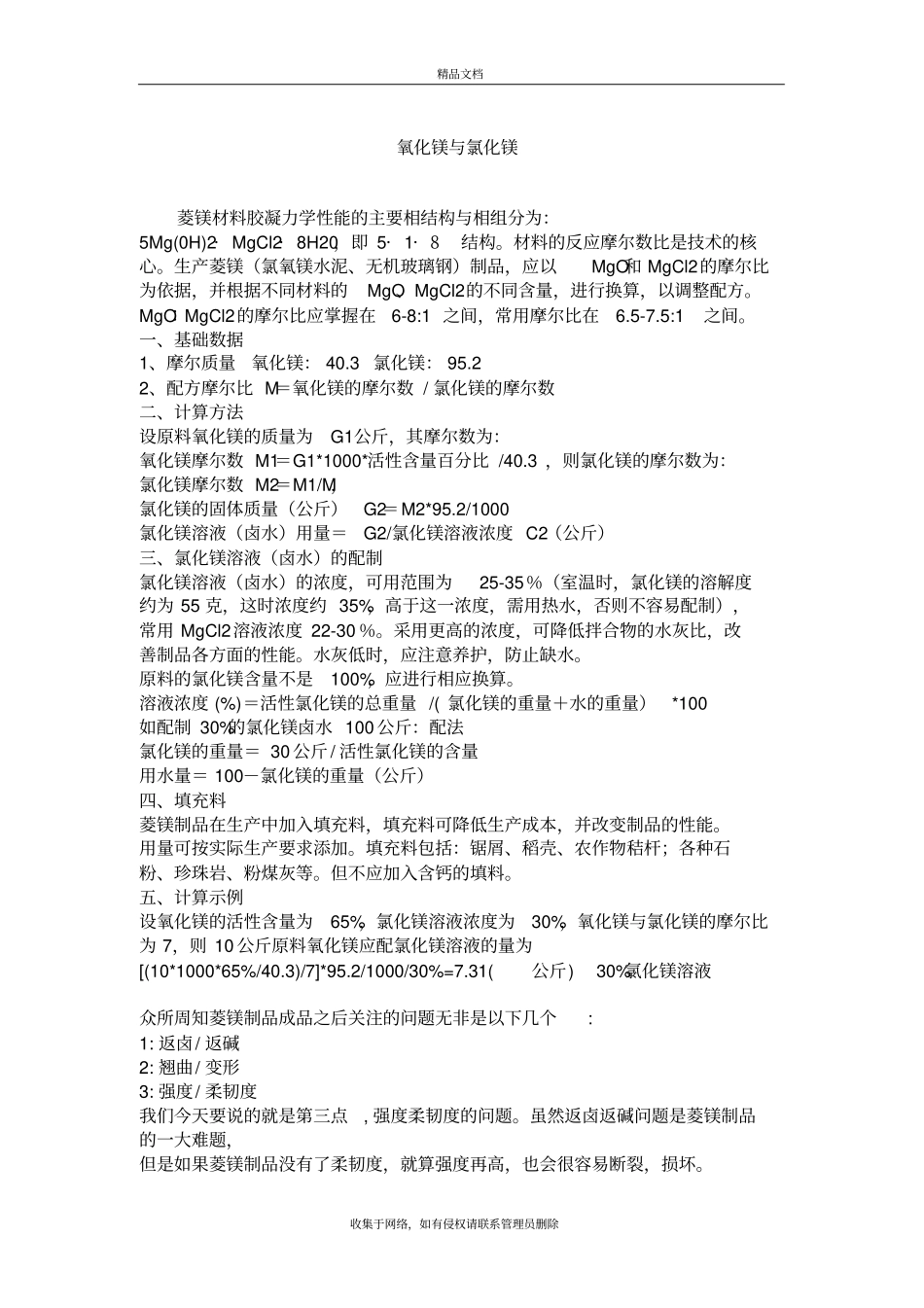

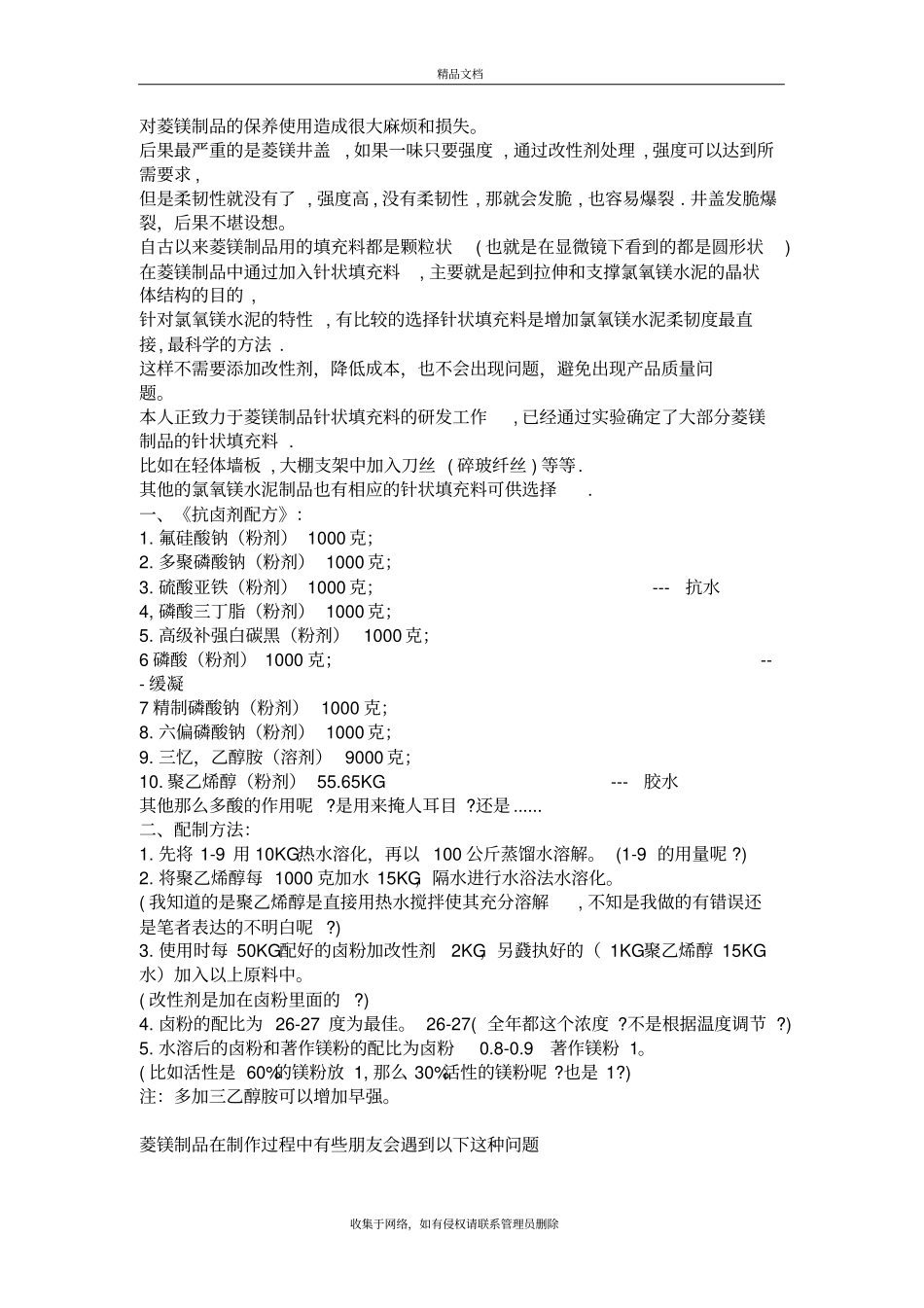

氧 化 镁 与 氯 化 镁精品文档收集于网络,如有侵权请联系管理员删除氧化镁与氯化镁菱镁材料胶凝力学性能的主要相结构与相组分为:5Mg(0H)2· MgCl2· 8H20,即 5· 1· 8结构。材料的反应摩尔数比是技术的核心。生产菱镁(氯氧镁水泥、无机玻璃钢)制品,应以MgO和 MgCl2的摩尔比为依据,并根据不同材料的MgO、MgCl2的不同含量,进行换算,以调整配方。MgO∶MgCl2的摩尔比应掌握在6-8:1 之间,常用摩尔比在6.5-7.5:1之间。一、基础数据1、摩尔质量氧化镁: 40.3 氯化镁: 95.2 2、配方摩尔比 M=氧化镁的摩尔数 / 氯化镁的摩尔数二、计算方法设原料氧化镁的质量为G1公斤,其摩尔数为:氧化镁摩尔数 M1=G1*1000*活性含量百分比 /40.3 ,则氯化镁的摩尔数为:氯化镁摩尔数 M2=M1/M,氯化镁的固体质量(公斤)G2=M2*95.2/1000 氯化镁溶液(卤水)用量=G2/氯化镁溶液浓度 C2(公斤)三、氯化镁溶液(卤水)的配制氯化镁溶液(卤水)的浓度,可用范围为25-35%(室温时,氯化镁的溶解度约为 55 克,这时浓度约 35%,高于这一浓度,需用热水,否则不容易配制),常用 MgCl2溶液浓度 22-30 %。采用更高的浓度,可降低拌合物的水灰比,改善制品各方面的性能。水灰低时,应注意养护,防止缺水。原料的氯化镁含量不是100%,应进行相应换算。溶液浓度 (%)=活性氯化镁的总重量 /( 氯化镁的重量+水的重量)*100 如配制 30%的氯化镁卤水 100 公斤:配法氯化镁的重量= 30 公斤 / 活性氯化镁的含量用水量= 100-氯化镁的重量(公斤)四、填充料菱镁制品在生产中加入填充料,填充料可降低生产成本,并改变制品的性能。用量可按实际生产要求添加。填充料包括:锯屑、稻壳、农作物秸杆;各种石粉、珍珠岩、粉煤灰等。但不应加入含钙的填料。五、计算示例设氧化镁的活性含量为65%,氯化镁溶液浓度为30%,氧化镁与氯化镁的摩尔比为 7,则 10 公斤原料氧化镁应配氯化镁溶液的量为[(10*1000*65%/40.3)/7]*95.2/1000/30%=7.31(公斤) 30%氯化镁溶液众所周知菱镁制品成品之后关注的问题无非是以下几个: 1: 返卤/ 返碱2: 翘曲/ 变形3: 强度/ 柔韧度我们今天要说的就是第三点, 强度柔韧度的问题。虽然返卤返碱问题是菱镁制品的一大难题,但是如果菱镁制品没有了柔韧度,就算强度再高,也会很容易断裂,损坏。精品文档收集于网络,如有侵权请联系管理员删除对菱镁制品的保养使用造成很大麻烦和损失。后果最严...
