氩弧焊通用焊接工艺培训资料VIP免费

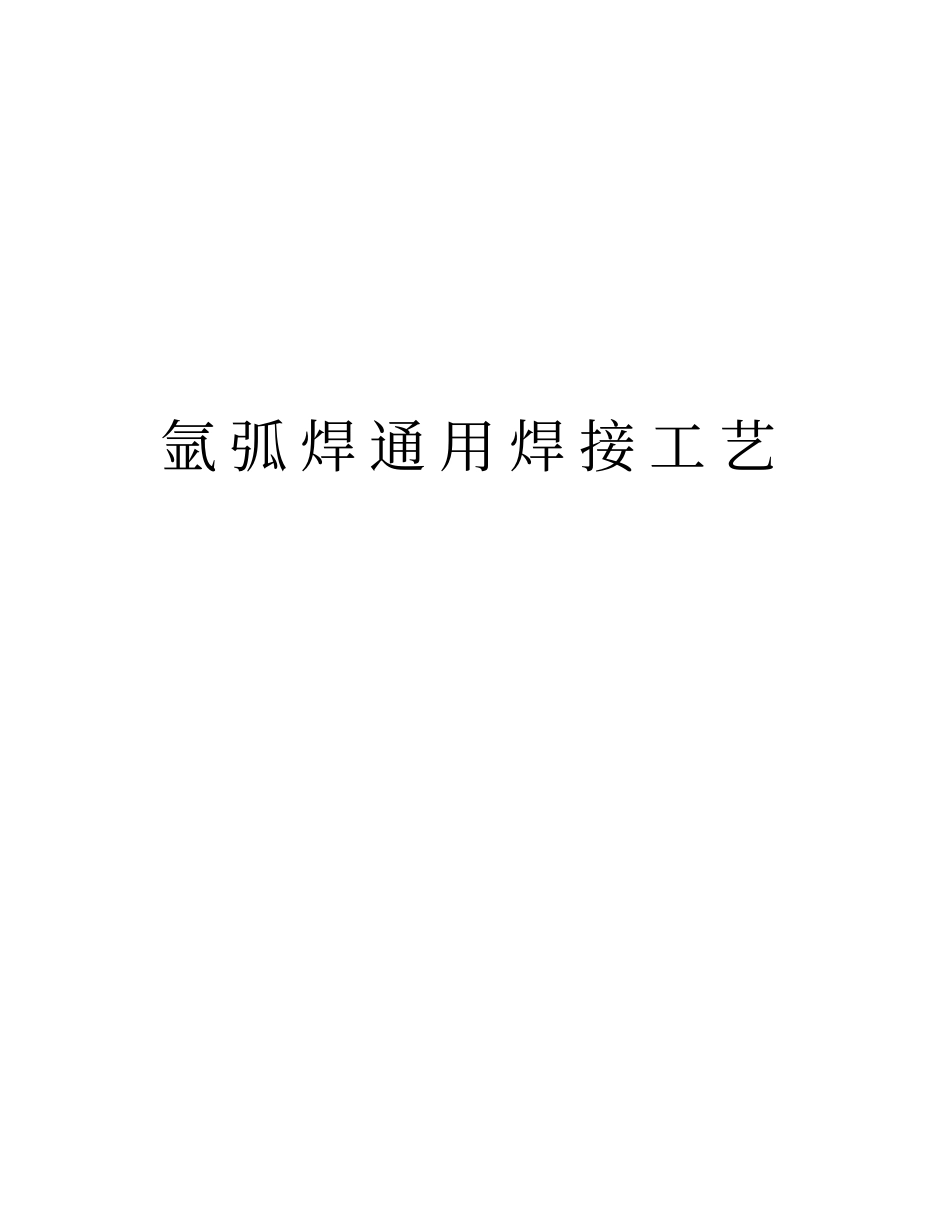

氩弧焊通用焊接工艺培训资料_第1页
1/18

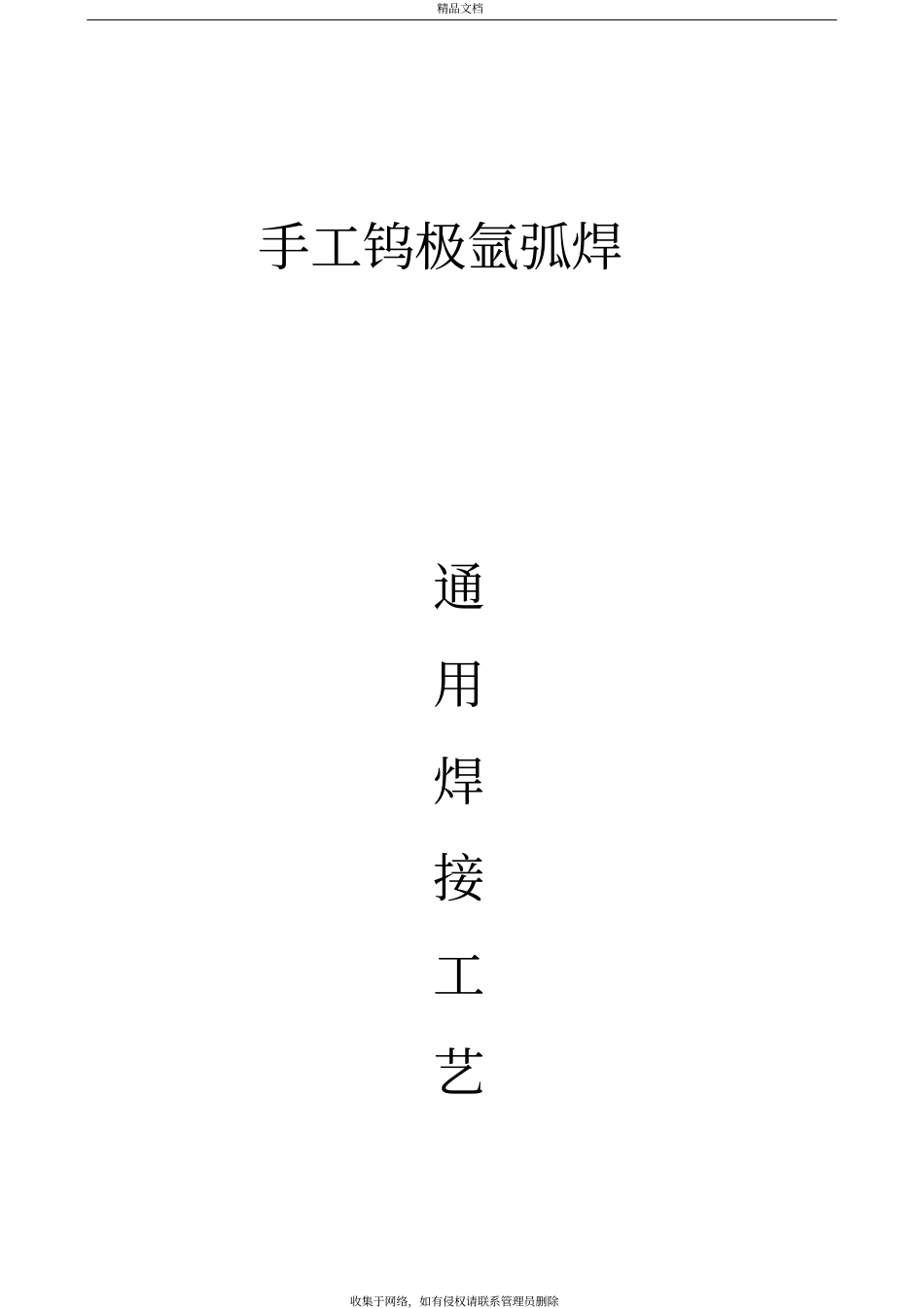

氩弧焊通用焊接工艺培训资料_第2页
2/18

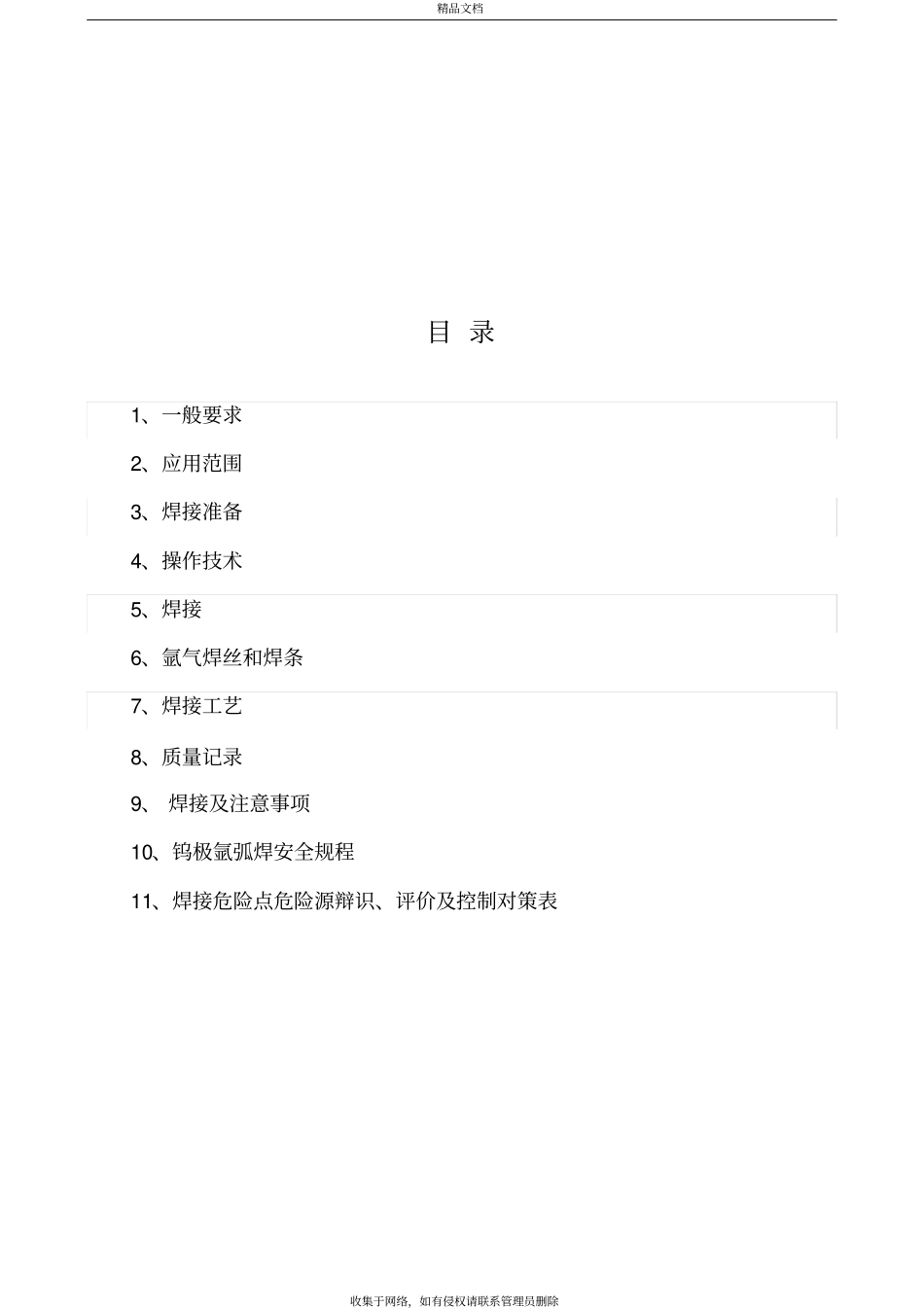

氩弧焊通用焊接工艺培训资料_第3页
3/18
氩 弧 焊 通 用 焊 接 工 艺精品文档收集于网络,如有侵权请联系管理员删除手工钨极氩弧焊通用焊接工艺精品文档收集于网络,如有侵权请联系管理员删除目 录1、一般要求2、应用范围3、焊接准备4、操作技术5、焊接6、氩气焊丝和焊条7、焊接工艺8、质量记录9、 焊接及注意事项10、钨极氩弧焊安全规程11、焊接危险点危险源辩识、评价及控制对策表精品文档收集于网络,如有侵权请联系管理员删除一、一般要求1、焊接材料1.1焊丝:用于 GB 的焊丝应符合 GB/T8110 的有关规定 ,对于入库时间长而有锈斑,影响使用的应予报废。1.2保护气体的种类和质量:采用纯度大于99.99%纯氩。1.3钨极的种类:采用钍钨极或铈钨电极,其端头的几何形状应根据电流的大小选择,采用小电流时,端头夹角为30 度。1.4焊接设备:氩弧焊机。1.5焊接辅助装备:安全防护用品、手锤、角向砂轮等。1.6焊工资格:焊工必须经过南昌市技术质量监督局培训,并且取得相应的合格项目,方可从事相关焊接工作。1.7焊接工作必须按照技要、技术标准进行。1.8焊接环境:当风速大于2m/s、相对湿度大于 90%、雨、雪环境、焊件温度低于0℃时,均应采取相应的措施来保证焊接质量。当焊件温度在-18~0℃之间时,应将始焊点周围100mm 的母材预热到约 15℃再开始焊接。否则禁止施焊。1.9焊接极性:直流正接既焊枪接负极,工件接正极。1.10在操作过程中若有个人无法解决的问题,应立即与班组长、检验员或焊接工程师联系。精品文档收集于网络,如有侵权请联系管理员删除2、焊前准备2.1 根据焊接位置、持证项目、接头形式和作业情况等选择合适的焊接辅助装置。2.2去除坡口内、外 20mm 范围内的水、锈、油污等杂质。2.3根据图纸、工艺要求核对坡口形式及角度、材质、坡口尺寸及装配质量。2.4如需要标记移植,检查标记移植情况。2.5检查所用设备是否完好情况。2.6不锈钢管焊接的接头,应内部充氩保护,保护时,管子两头和管子四周的孔应该用美纹纸或铁板封住,以增强保护效果。2.7 试焊,根据表 1 调节焊接参数。表 1焊接参数母材厚度接头形式电流 (A)电压 (V)焊丝规格电极尺寸气体流量喷嘴尺寸喷嘴到工件距离3.0-6.0V 型坡口70-12012-162.0-3.22.58~108~12≤ 12二、应用范围不同直径的钢管及耐热合金钢管子一般采用钨极氩弧焊打底,手工电弧焊填充及盖面层焊接,小直径管子可用手工钨极氩弧焊打底及盖面层焊接。采用手工钨极氩弧焊打底的焊接工艺,具有很多优越性,它不仅能充分...
