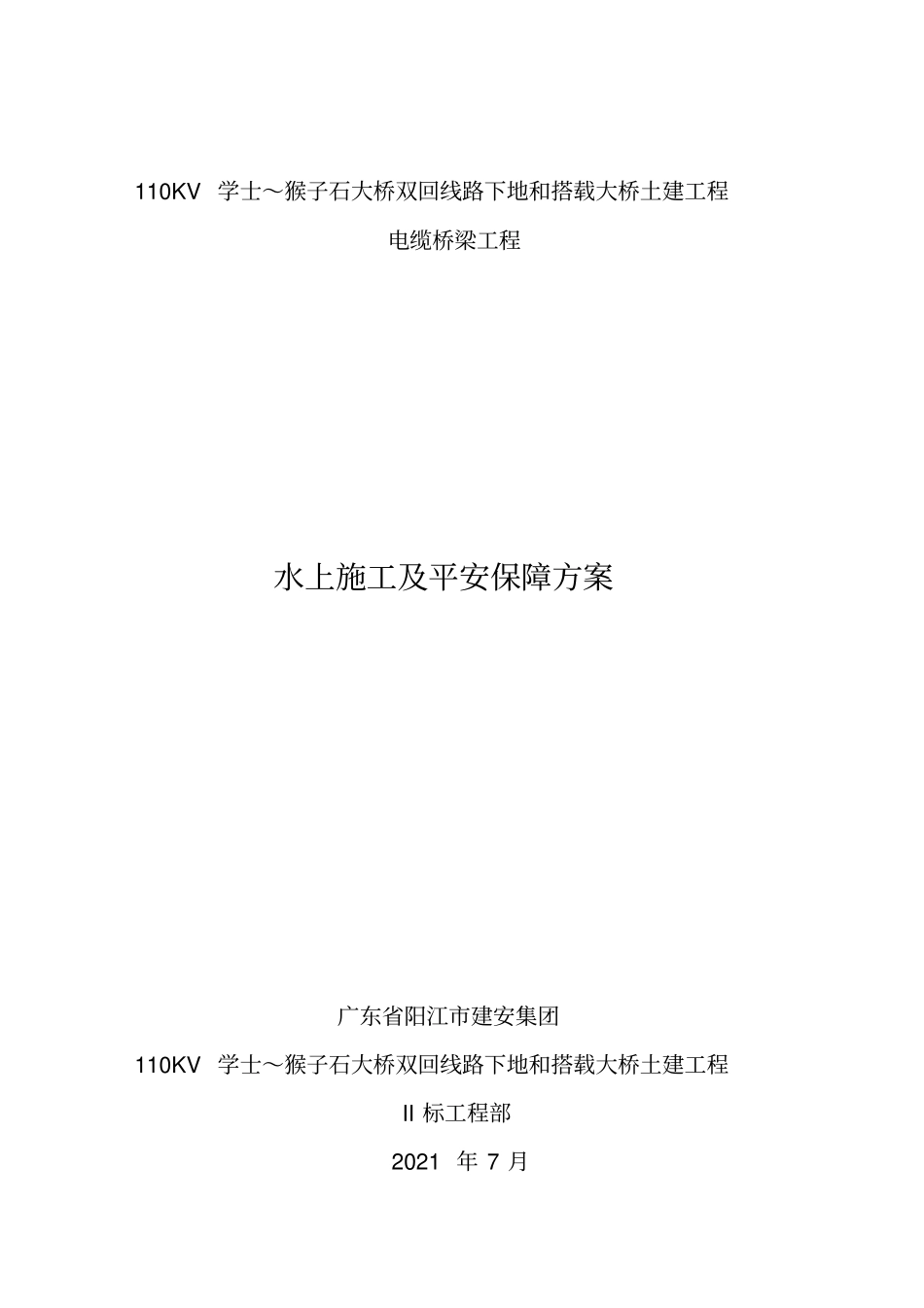

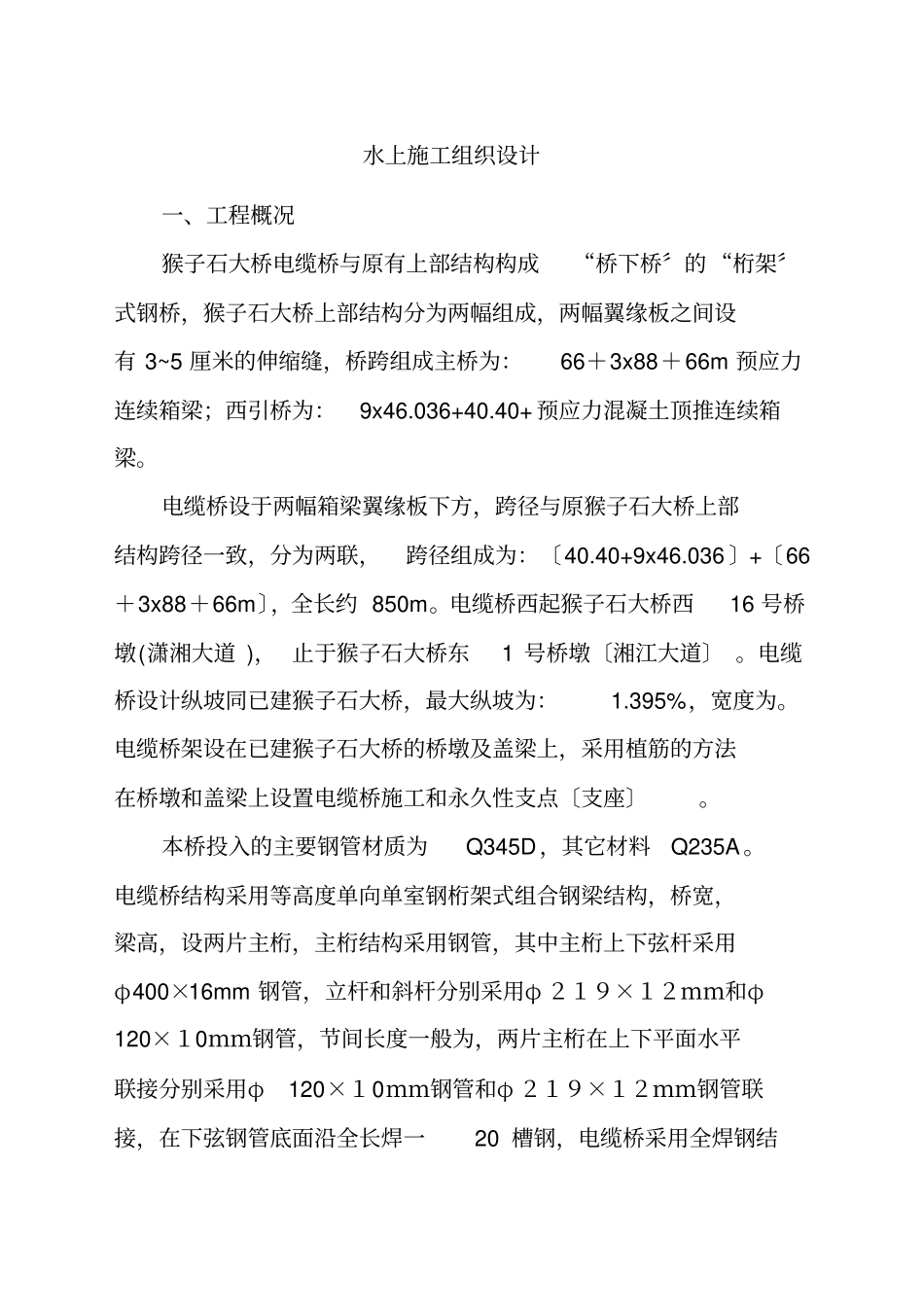

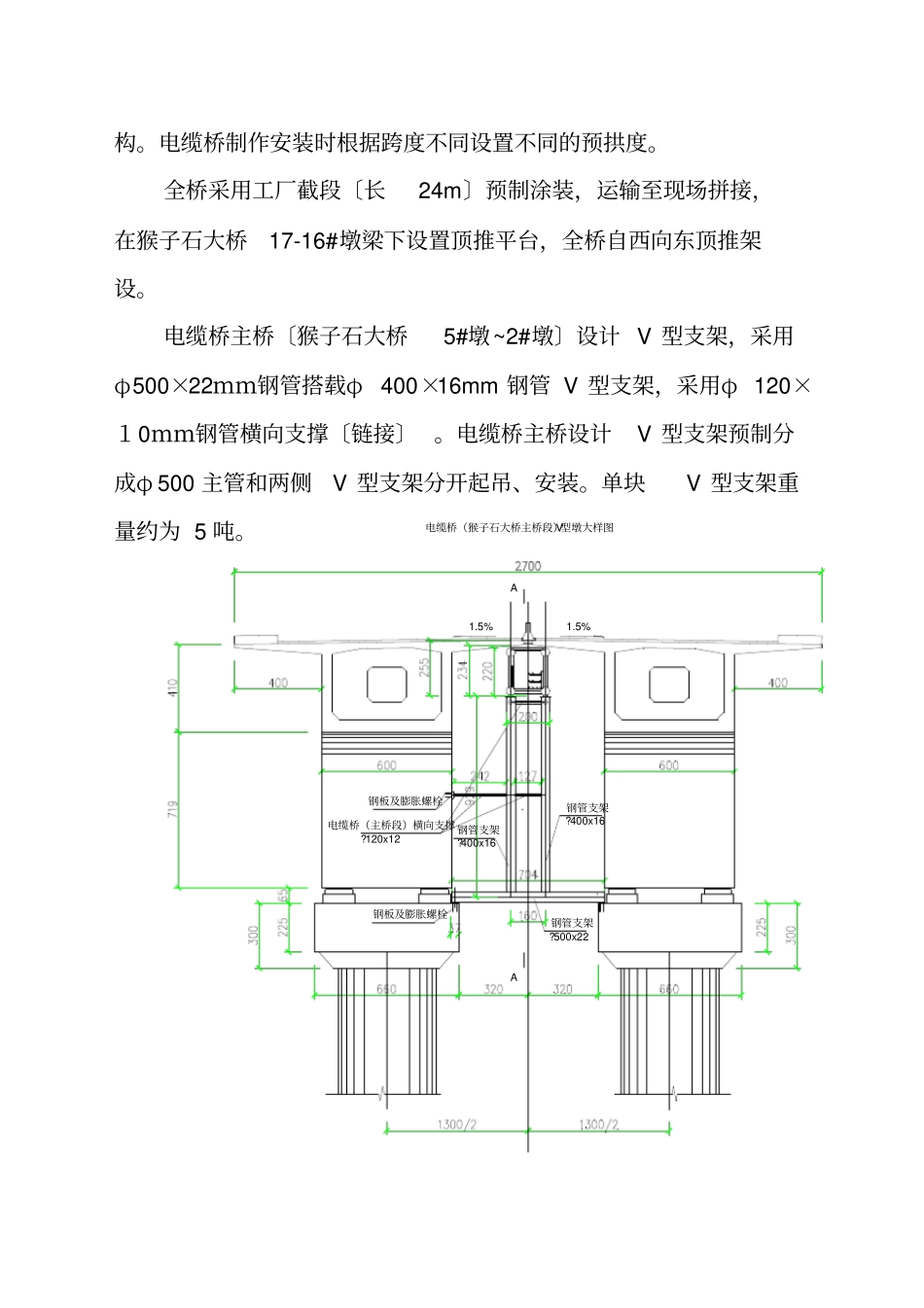

110KV 学士～猴子石大桥双回线路下地和搭载大桥土建工程电缆桥梁工程水上施工及平安保障方案广东省阳江市建安集团110KV 学士～猴子石大桥双回线路下地和搭载大桥土建工程II 标工程部2021 年 7 月水上施工组织设计一、工程概况猴子石大桥电缆桥与原有上部结构构成“桥下桥〞的 “桁架〞式钢桥，猴子石大桥上部结构分为两幅组成，两幅翼缘板之间设有 3~5 厘米的伸缩缝，桥跨组成主桥为：66＋3x88＋66m 预应力连续箱梁；西引桥为：9x46.036+40.40+ 预应力混凝土顶推连续箱梁。电缆桥设于两幅箱梁翼缘板下方，跨径与原猴子石大桥上部结构跨径一致，分为两联，跨径组成为：〔40.40+9x46.036 〕+〔66＋3x88＋66m〕，全长约 850m。电缆桥西起猴子石大桥西16 号桥墩(潇湘大道 )， 止于猴子石大桥东1 号桥墩〔湘江大道〕 。电缆桥设计纵坡同已建猴子石大桥，最大纵坡为：1.395%，宽度为。电缆桥架设在已建猴子石大桥的桥墩及盖梁上，采用植筋的方法在桥墩和盖梁上设置电缆桥施工和永久性支点〔支座〕。本桥投入的主要钢管材质为Q345D，其它材料Q235A。电缆桥结构采用等高度单向单室钢桁架式组合钢梁结构，桥宽，梁高，设两片主桁，主桁结构采用钢管，其中主桁上下弦杆采用φ400×16mm 钢管，立杆和斜杆分别采用φ ２１９×１２ｍｍ和φ120×１0ｍｍ钢管，节间长度一般为，两片主桁在上下平面水平联接分别采用φ120×１0ｍｍ钢管和φ ２１９×１２ｍｍ钢管联接，在下弦钢管底面沿全长焊一20 槽钢，电缆桥采用全焊钢结构。电缆桥制作安装时根据跨度不同设置不同的预拱度。全桥采用工厂截段〔长24m〕预制涂装，运输至现场拼接，在猴子石大桥17-16#墩梁下设置顶推平台，全桥自西向东顶推架设。电缆桥主桥〔猴子石大桥5#墩~2#墩〕设计 V 型支架，采用φ500×22ｍｍ钢管搭载φ400×16mm 钢管 V 型支架，采用φ 120×１0ｍｍ钢管横向支撑〔链接〕 。电缆桥主桥设计V 型支架预制分成φ 500 主管和两侧V 型支架分开起吊、安装。单块V 型支架重量约为 5 吨。?400x16钢管支架?120x12电缆桥（主桥段）横向支撑钢管支架?400x16AA电缆桥（猴子石大桥主桥段）V型墩大样图?500x22钢板及膨胀螺栓钢板及膨胀螺栓钢管支架1.5%1.5%猴子石大桥（主桥段）20号槽钢电缆桥（主桥段）支点板PL 800x480x20BB猴子石大桥（主桥"V"撑）电缆桥梁体（主桥段）?400x16电缆桥（主桥段）斜撑主桥盖梁?219x12（主桥段）盖梁竖杆（主桥段）盖梁水平拉杆?500...
