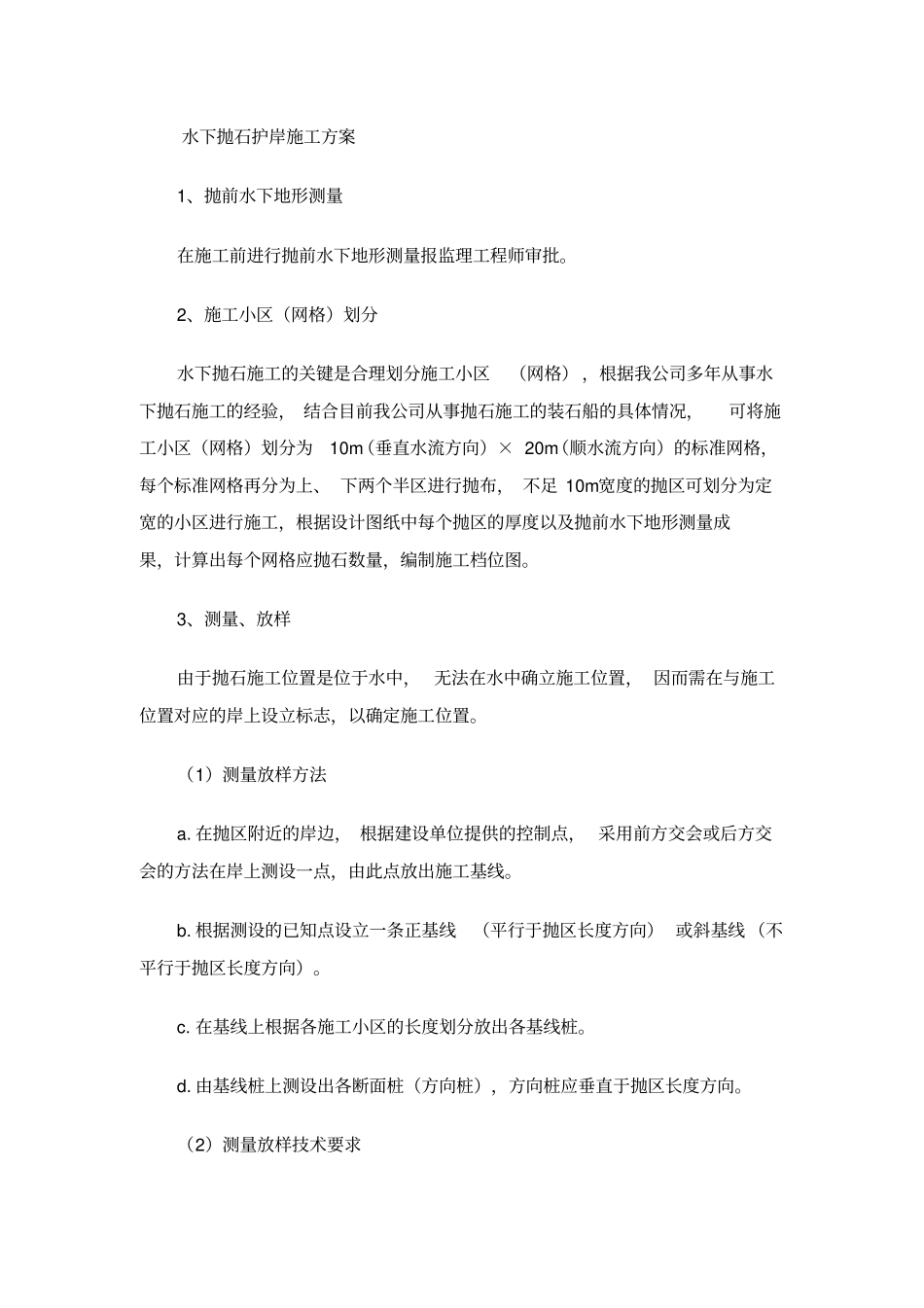

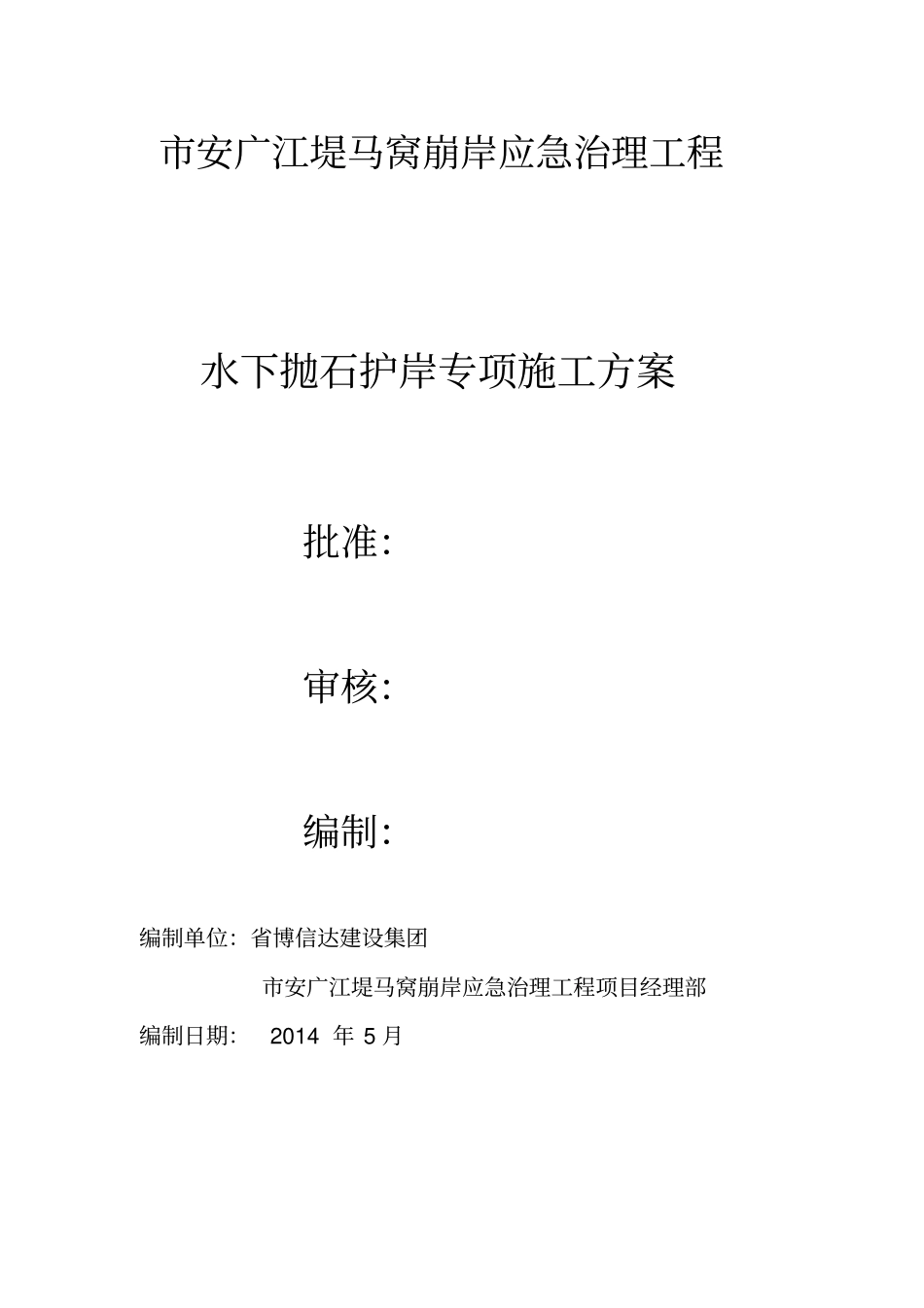

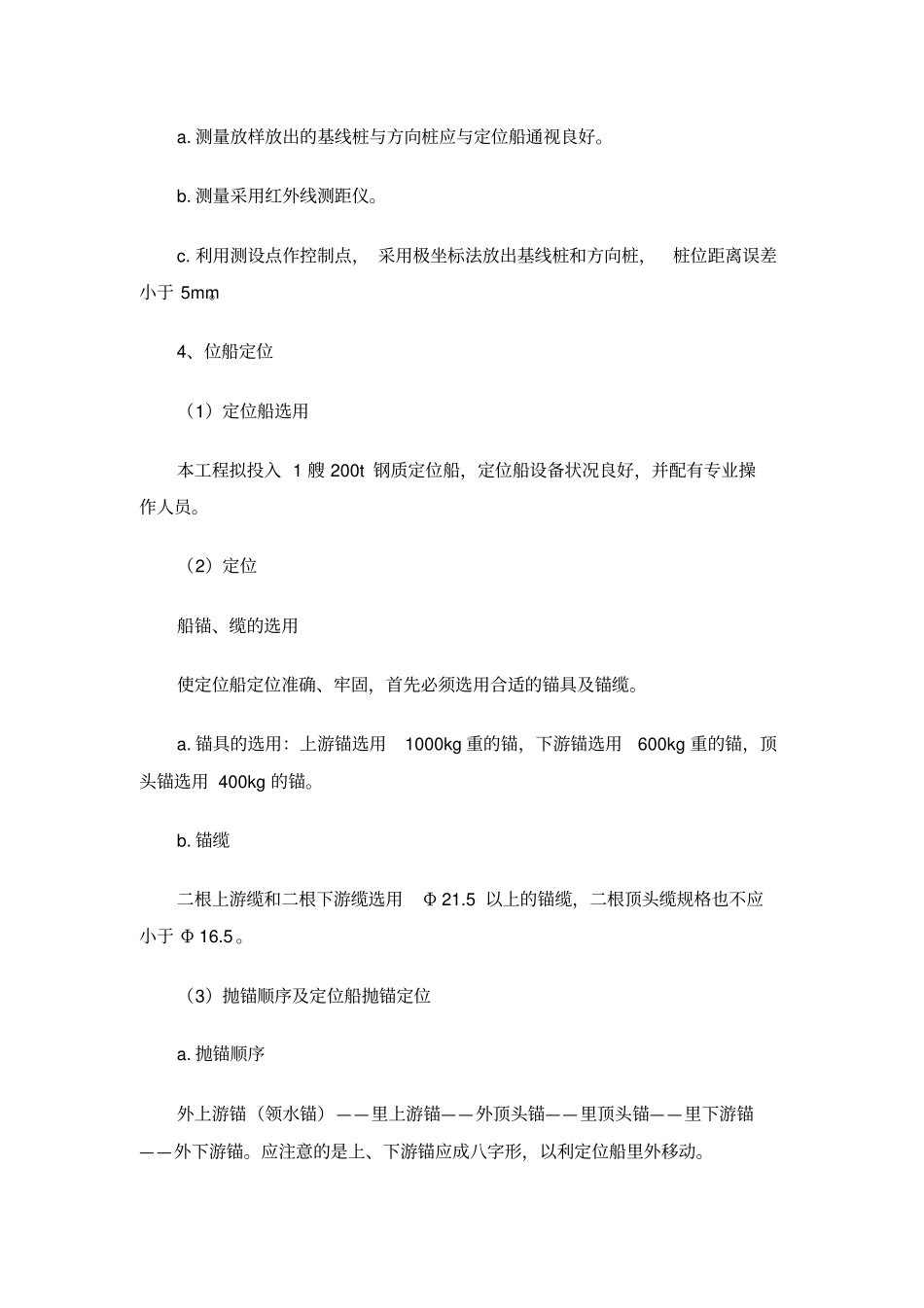

市安广江堤马窝崩岸应急治理工程水下抛石护岸专项施工方案批准：审核：编制：编制单位：省博信达建设集团市安广江堤马窝崩岸应急治理工程项目经理部编制日期： 2014 年 5 月水下抛石护岸施工方案1、抛前水下地形测量在施工前进行抛前水下地形测量报监理工程师审批。2、施工小区（网格）划分水下抛石施工的关键是合理划分施工小区（网格） ，根据我公司多年从事水下抛石施工的经验， 结合目前我公司从事抛石施工的装石船的具体情况，可将施工小区（网格）划分为10m（垂直水流方向）× 20m（顺水流方向）的标准网格，每个标准网格再分为上、 下两个半区进行抛布， 不足 10m宽度的抛区可划分为定宽的小区进行施工，根据设计图纸中每个抛区的厚度以及抛前水下地形测量成果，计算出每个网格应抛石数量，编制施工档位图。3、测量、放样由于抛石施工位置是位于水中， 无法在水中确立施工位置， 因而需在与施工位置对应的岸上设立标志，以确定施工位置。（1）测量放样方法a. 在抛区附近的岸边， 根据建设单位提供的控制点， 采用前方交会或后方交会的方法在岸上测设一点，由此点放出施工基线。b. 根据测设的已知点设立一条正基线（平行于抛区长度方向） 或斜基线 （不平行于抛区长度方向）。c. 在基线上根据各施工小区的长度划分放出各基线桩。d. 由基线桩上测设出各断面桩（方向桩），方向桩应垂直于抛区长度方向。（2）测量放样技术要求a. 测量放样放出的基线桩与方向桩应与定位船通视良好。b. 测量采用红外线测距仪。c. 利用测设点作控制点， 采用极坐标法放出基线桩和方向桩，桩位距离误差小于 5mm。4、位船定位（1）定位船选用本工程拟投入 1 艘 200t 钢质定位船，定位船设备状况良好，并配有专业操作人员。（2）定位船锚、缆的选用使定位船定位准确、牢固，首先必须选用合适的锚具及锚缆。a. 锚具的选用：上游锚选用1000kg 重的锚，下游锚选用600kg 重的锚，顶头锚选用 400kg 的锚。b. 锚缆二根上游缆和二根下游缆选用Φ 21.5 以上的锚缆，二根顶头缆规格也不应小于 Φ 16.5 。（3）抛锚顺序及定位船抛锚定位a. 抛锚顺序外上游锚（领水锚）——里上游锚——外顶头锚——里顶头锚——里下游锚——外下游锚。应注意的是上、下游锚应成八字形，以利定位船里外移动。外上游锚里上游锚滩里顶头锚⊕⊕外下游锚里下头锚地⊕定位船抛锚示意图b. 冲距（漂距）的确定块石在抛到江底过程中，因水流的带动，块石向下游...
