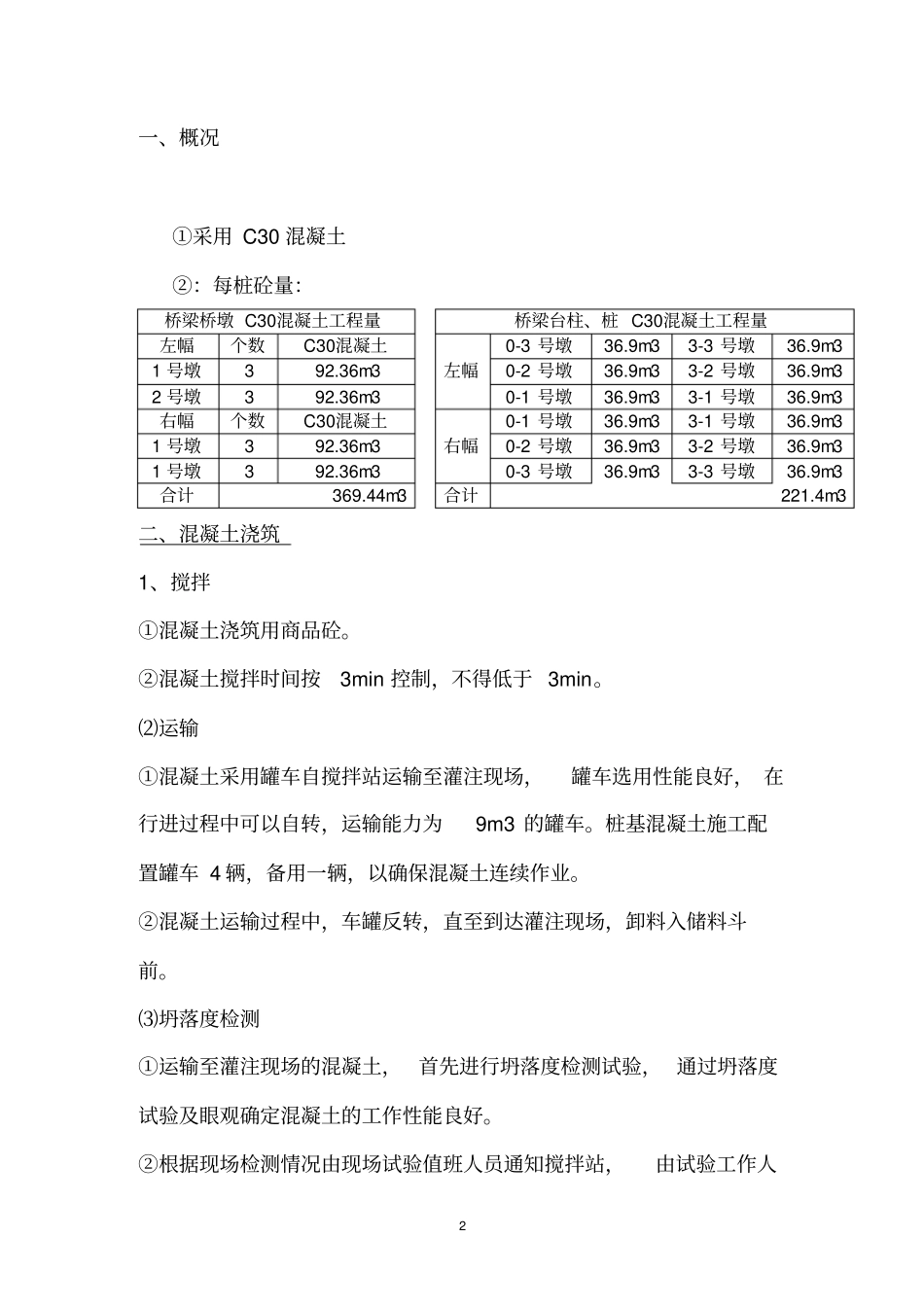

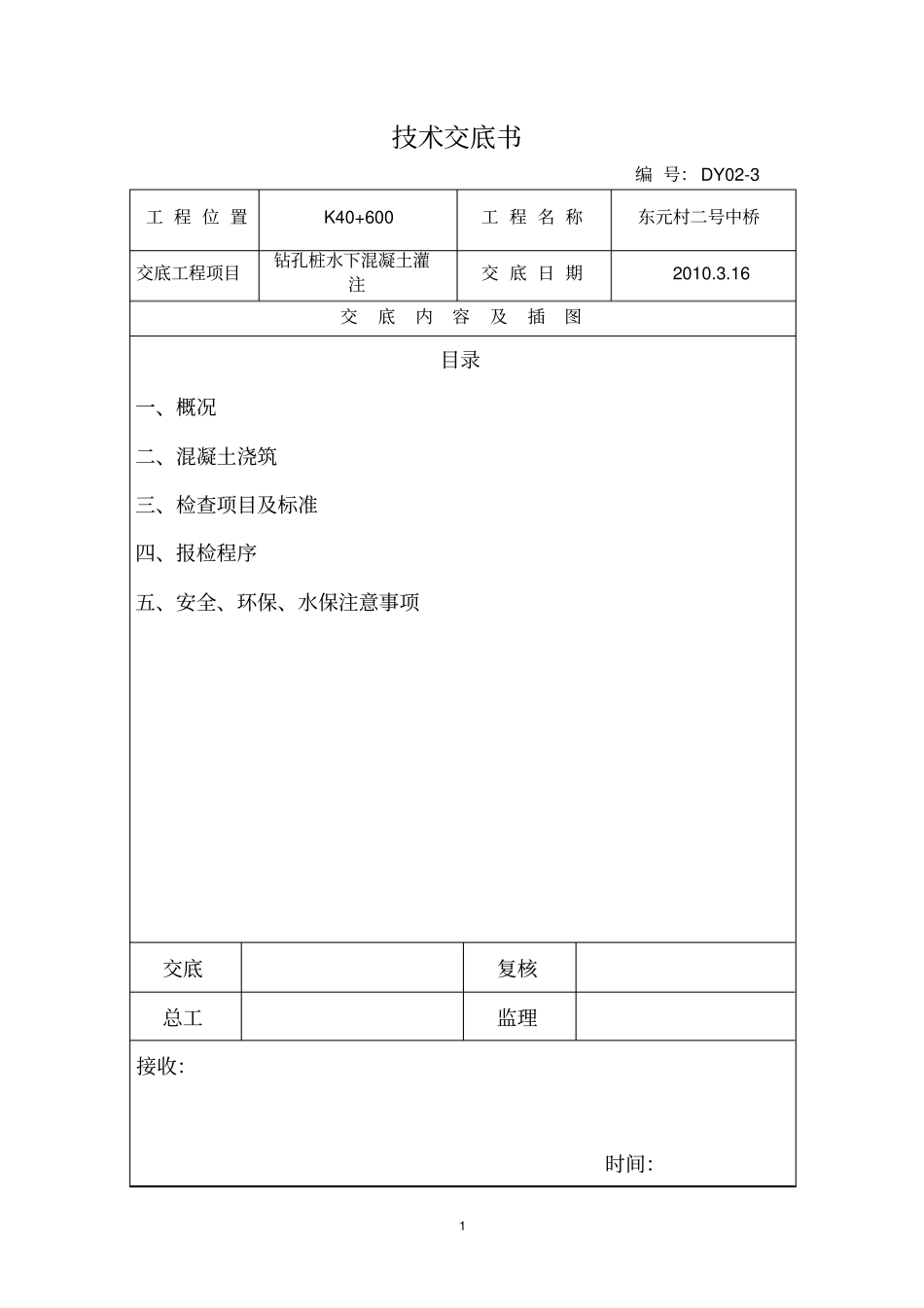

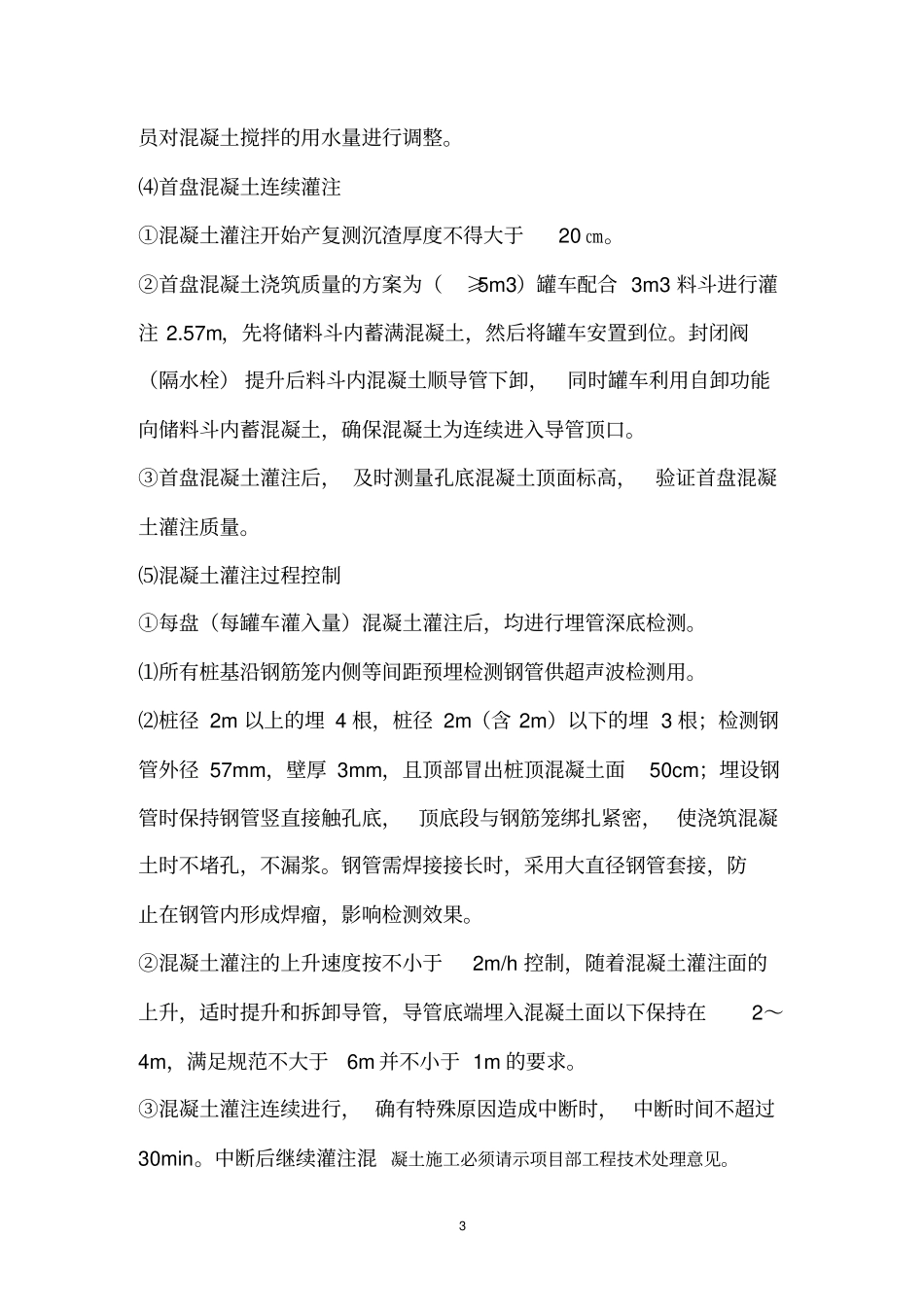

1 技术交底书编 号： DY02-3工 程 位 置K40+600 工 程 名 称东元村二号中桥交底工程项目钻孔桩水下混凝土灌注交 底 日 期2010.3.16 交底内容及插图目录一、概况二、混凝土浇筑三、检查项目及标准四、报检程序五、安全、环保、水保注意事项交底复核总工监理接收：时间：2 一、概况①采用 C30 混凝土②：每桩砼量：桥梁桥墩 C30混凝土工程量桥梁台柱、桩 C30混凝土工程量左幅个数C30混凝土左幅0-3 号墩36.9m33-3 号墩36.9m31 号墩3 92.36m30-2 号墩36.9m33-2 号墩36.9m32 号墩3 92.36m30-1 号墩36.9m33-1 号墩36.9m3右幅个数C30混凝土右幅0-1 号墩36.9m33-1 号墩36.9m31 号墩3 92.36m30-2 号墩36.9m33-2 号墩36.9m31 号墩3 92.36m30-3 号墩36.9m33-3 号墩36.9m3合计369.44m3合计221.4m3二、混凝土浇筑1、搅拌①混凝土浇筑用商品砼。②混凝土搅拌时间按3min 控制，不得低于 3min。⑵运输①混凝土采用罐车自搅拌站运输至灌注现场，罐车选用性能良好， 在行进过程中可以自转，运输能力为9m3 的罐车。桩基混凝土施工配置罐车 4 辆，备用一辆，以确保混凝土连续作业。②混凝土运输过程中，车罐反转，直至到达灌注现场，卸料入储料斗前。⑶坍落度检测①运输至灌注现场的混凝土，首先进行坍落度检测试验， 通过坍落度试验及眼观确定混凝土的工作性能良好。②根据现场检测情况由现场试验值班人员通知搅拌站，由试验工作人3 员对混凝土搅拌的用水量进行调整。⑷首盘混凝土连续灌注①混凝土灌注开始产复测沉渣厚度不得大于20 ㎝。②首盘混凝土浇筑质量的方案为（≥5m3）罐车配合 3m3 料斗进行灌注 2.57m，先将储料斗内蓄满混凝土，然后将罐车安置到位。封闭阀（隔水栓） 提升后料斗内混凝土顺导管下卸，同时罐车利用自卸功能向储料斗内蓄混凝土，确保混凝土为连续进入导管顶口。③首盘混凝土灌注后， 及时测量孔底混凝土顶面标高，验证首盘混凝土灌注质量。⑸混凝土灌注过程控制①每盘（每罐车灌入量）混凝土灌注后，均进行埋管深底检测。⑴所有桩基沿钢筋笼内侧等间距预埋检测钢管供超声波检测用。⑵桩径 2m 以上的埋 4 根，桩径 2m（含 2m）以下的埋 3 根；检测钢管外径 57mm，壁厚 3mm，且顶部冒出桩顶混凝土面50cm；埋设钢管时保持钢管竖直接触孔底，顶底段与钢筋笼绑扎紧密， 使浇筑混凝土时不堵孔，不漏浆。钢管需焊接接长时，采用大直径钢管套接，防止在钢管内形成焊瘤，影响检测效果...
