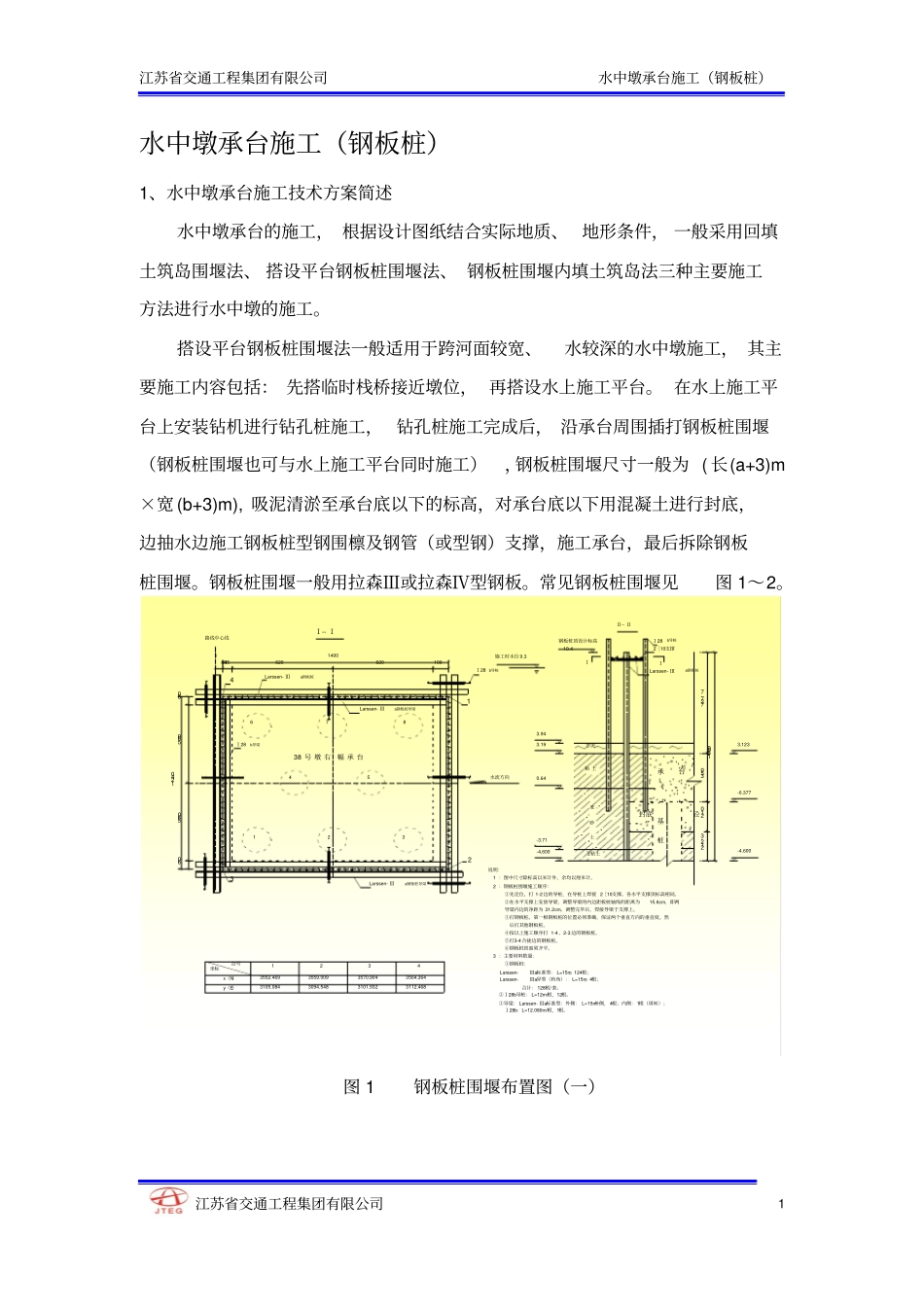

江苏省交通工程集团有限公司水中墩承台施工(钢板桩)江苏省交通工程集团有限公司1 水中墩承台施工(钢板桩)1、水中墩承台施工技术方案简述水中墩承台的施工, 根据设计图纸结合实际地质、 地形条件, 一般采用回填土筑岛围堰法、 搭设平台钢板桩围堰法、 钢板桩围堰内填土筑岛法三种主要施工方法进行水中墩的施工。搭设平台钢板桩围堰法一般适用于跨河面较宽、水较深的水中墩施工, 其主要施工内容包括: 先搭临时栈桥接近墩位, 再搭设水上施工平台。 在水上施工平台上安装钻机进行钻孔桩施工, 钻孔桩施工完成后, 沿承台周围插打钢板桩围堰(钢板桩围堰也可与水上施工平台同时施工),钢板桩围堰尺寸一般为 ( 长(a+3)m×宽 (b+3)m), 吸泥清淤至承台底以下的标高,对承台底以下用混凝土进行封底,边抽水边施工钢板桩型钢围檩及钢管(或型钢)支撑,施工承台,最后拆除钢板桩围堰。钢板桩围堰一般用拉森Ⅲ或拉森Ⅳ型钢板。常见钢板桩围堰见图 1~2。图 1 钢板桩围堰布置图(一)2605601240说明: 1 :图中尺寸除标高以米计外,余均以厘米计。 2 :钢板桩围堰施工顺序: ①先定位、打 1-2 边的导桩,在导桩上焊接 2[10支撑。各水平支撑顶标高相同。 ②在水平支撑上安放导梁,调整导梁的内边距板桩轴线的距离为15.6cm,即两 导粱内边的净距为 31.2cm。调整完毕后,焊接导梁于支撑上。 ③打钢板桩。第一根钢板桩的位置必须准确,保证两个垂直方向的垂直度。然 后打其他钢板桩。 ④按以上施工顺序打 1-4 、2-3 边的钢板桩。 ⑤打3-4 合拢边的钢板桩。 ⑥钢板桩顶面须齐平。 3 :主要材料数量: ①钢板桩: Larssen-Ⅲa标准型: L=15m,124根; Larssen-Ⅲa异型(转角): L=15m,4根; 合计: 128根/套。 ②Ⅰ28b导桩: L=12m/根,12根。 ③导粱: Larssen- Ⅲa标准型:外侧: L=15m外侧, 4根;内侧: 1根(周转); Ⅰ28b:L=12.080m/根,1根。3564.3643559.0093570.9043552.469y(E)x(N)3105.0843094.5483101.9323112.468点号坐标13234Larssen- Ⅲa钢板桩导梁路线中心线60560412338 号 墩 右 幅 承 台Ⅰ28b导梁65Larssen- Ⅲa钢板桩导梁784Larssen- Ⅲa钢板桩Ⅰ-- Ⅰ727.713500.64亚粘土亚砂土-3.71-4.600基桩封底 砼粘 土淤泥3.19水流方向3.94承 台-4.600-0.3773.123Ⅱ-- ⅡⅠ钢板桩顶设计标高Ⅰ28b导桩施工时水位 9.310.4ⅠLarssen- Ⅲa钢板桩Ⅰ28b导桩2[10支...
