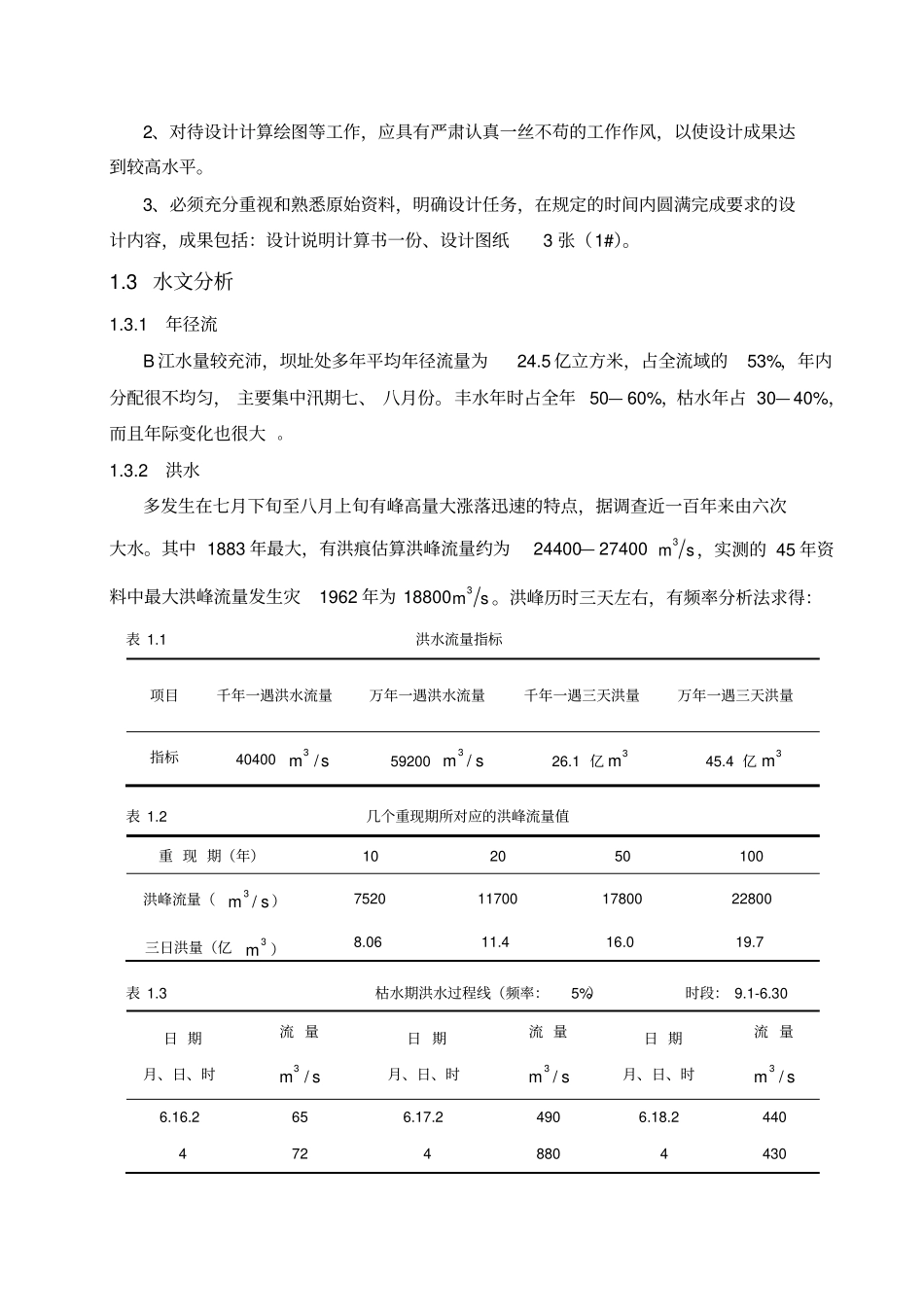

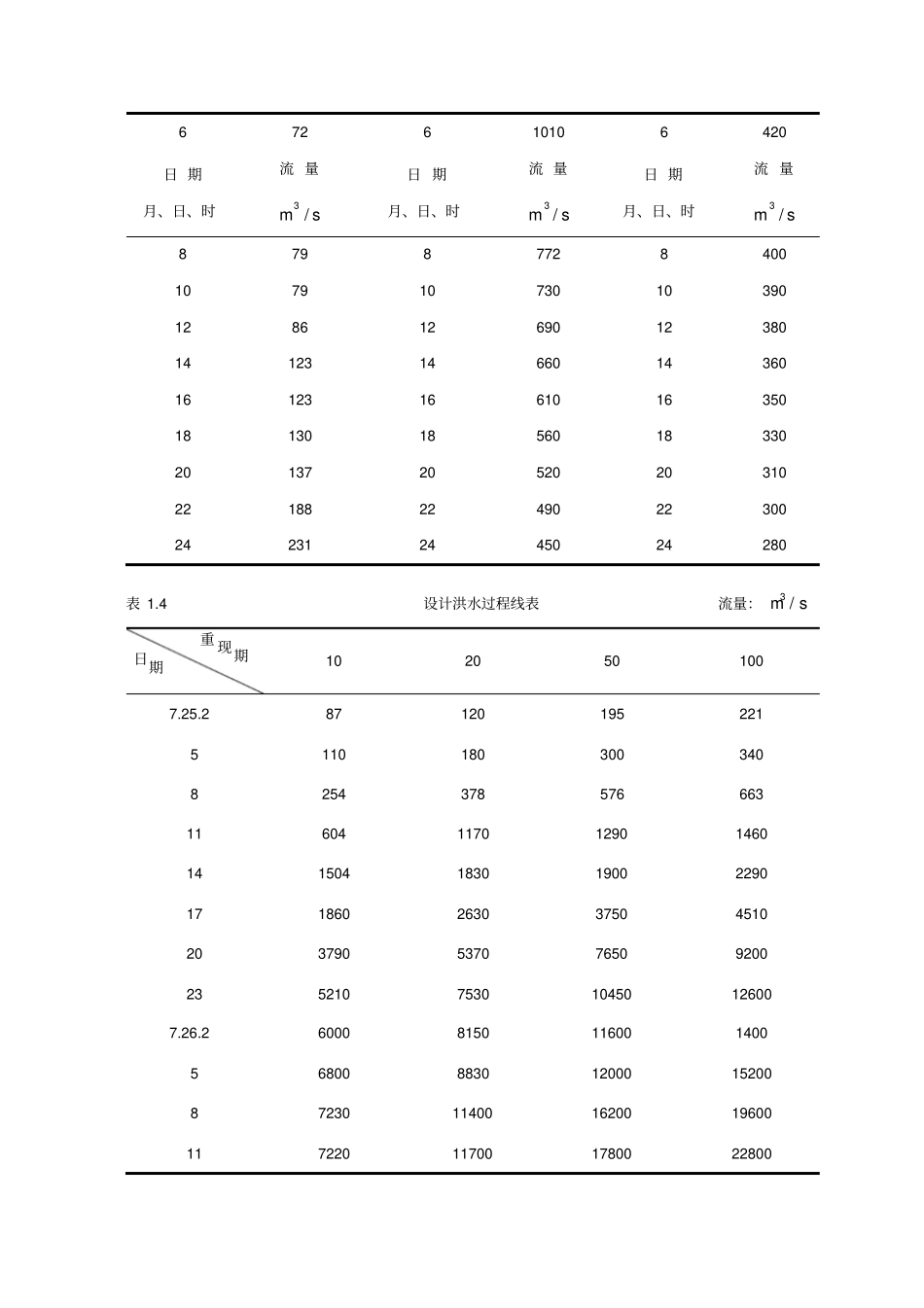

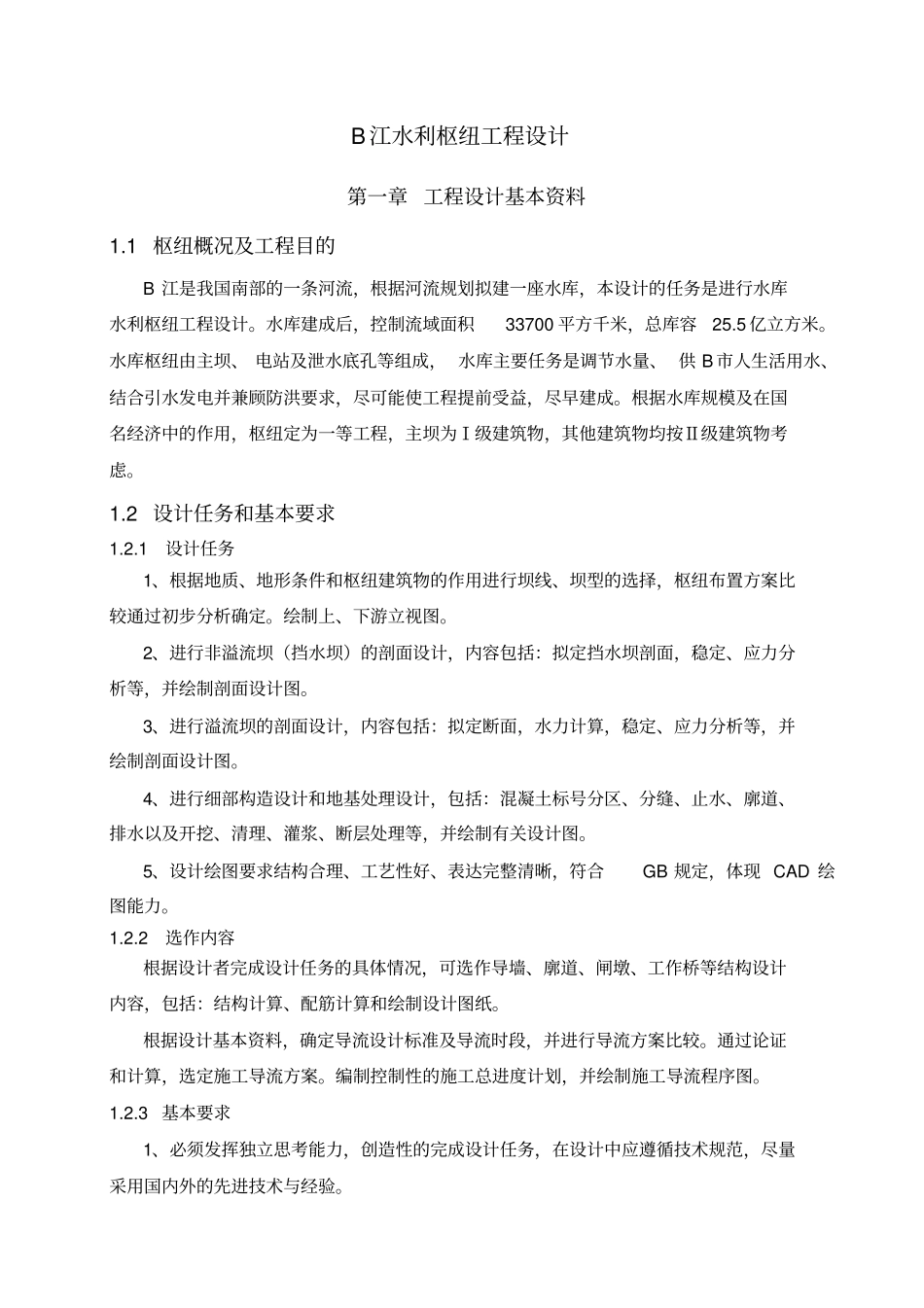

B 江水利枢纽工程设计第一章 工程设计基本资料1.1 枢纽概况及工程目的B 江是我国南部的一条河流，根据河流规划拟建一座水库，本设计的任务是进行水库水利枢纽工程设计。水库建成后，控制流域面积33700 平方千米，总库容25.5 亿立方米。水库枢纽由主坝、 电站及泄水底孔等组成， 水库主要任务是调节水量、 供 B 市人生活用水、结合引水发电并兼顾防洪要求，尽可能使工程提前受益，尽早建成。根据水库规模及在国名经济中的作用，枢纽定为一等工程，主坝为Ⅰ级建筑物，其他建筑物均按Ⅱ级建筑物考虑。1.2 设计任务和基本要求1.2.1 设计任务1、根据地质、地形条件和枢纽建筑物的作用进行坝线、坝型的选择，枢纽布置方案比较通过初步分析确定。绘制上、下游立视图。2、进行非溢流坝（挡水坝）的剖面设计，内容包括：拟定挡水坝剖面，稳定、应力分析等，并绘制剖面设计图。3、进行溢流坝的剖面设计，内容包括：拟定断面，水力计算，稳定、应力分析等，并绘制剖面设计图。4、进行细部构造设计和地基处理设计，包括：混凝土标号分区、分缝、止水、廓道、排水以及开挖、清理、灌浆、断层处理等，并绘制有关设计图。5、设计绘图要求结构合理、工艺性好、表达完整清晰，符合GB 规定，体现 CAD 绘图能力。1.2.2 选作内容根据设计者完成设计任务的具体情况，可选作导墙、廓道、闸墩、工作桥等结构设计内容，包括：结构计算、配筋计算和绘制设计图纸。根据设计基本资料，确定导流设计标准及导流时段，并进行导流方案比较。通过论证和计算，选定施工导流方案。编制控制性的施工总进度计划，并绘制施工导流程序图。1.2.3 基本要求1、必须发挥独立思考能力，创造性的完成设计任务，在设计中应遵循技术规范，尽量采用国内外的先进技术与经验。2、对待设计计算绘图等工作，应具有严肃认真一丝不苟的工作作风，以使设计成果达到较高水平。3、必须充分重视和熟悉原始资料，明确设计任务，在规定的时间内圆满完成要求的设计内容，成果包括：设计说明计算书一份、设计图纸3 张（1#）。1.3 水文分析1.3.1 年径流B 江水量较充沛，坝址处多年平均年径流量为24.5 亿立方米，占全流域的53%，年内分配很不均匀， 主要集中汛期七、 八月份。丰水年时占全年 50— 60%，枯水年占 30— 40%，而且年际变化也很大 。1.3.2 洪水多发生在七月下旬至八月上旬有峰高量大涨落迅速的特点，据调查近一百年来由六次大水。其中 1883 年最大，有洪痕估算洪峰流...
