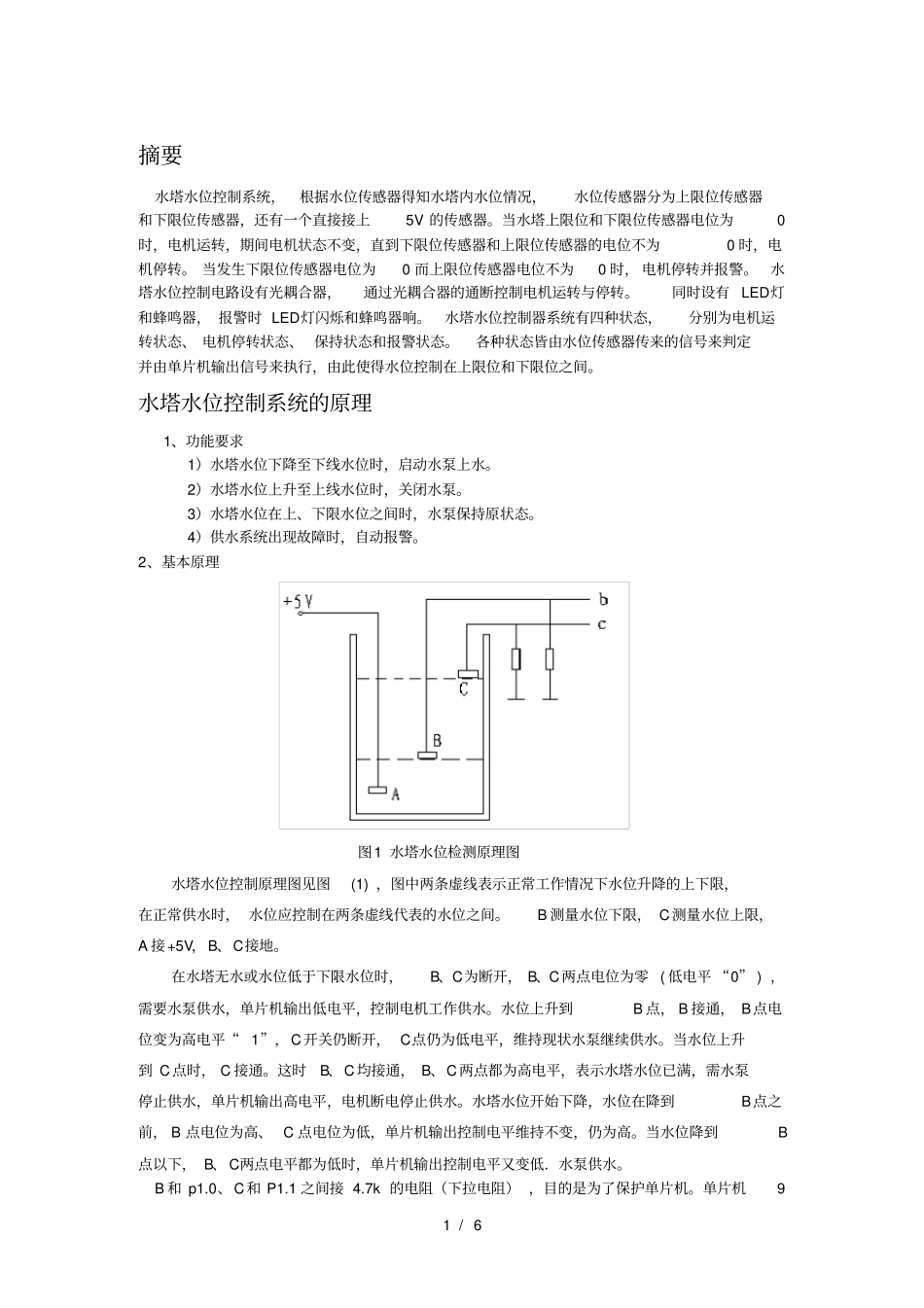

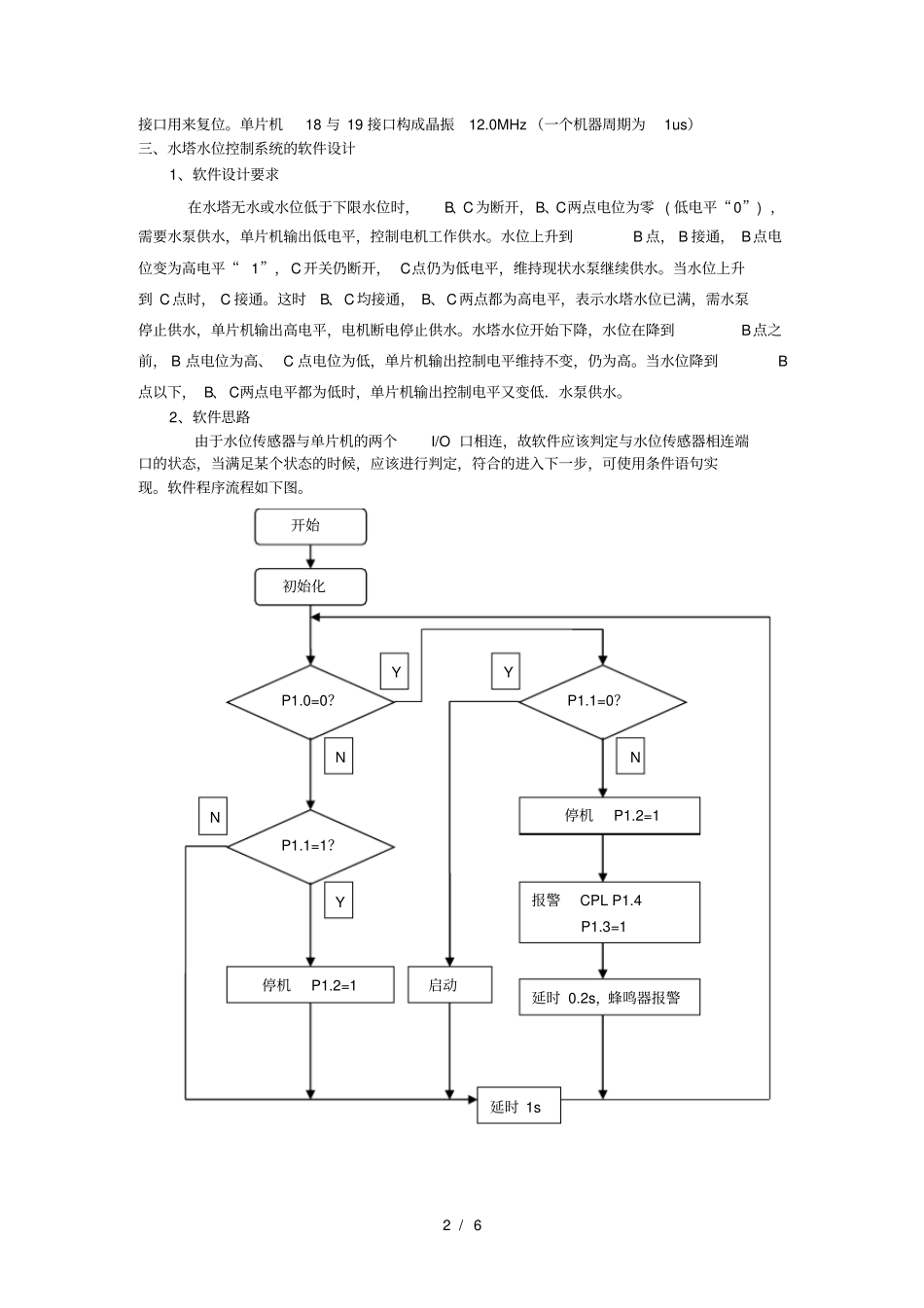

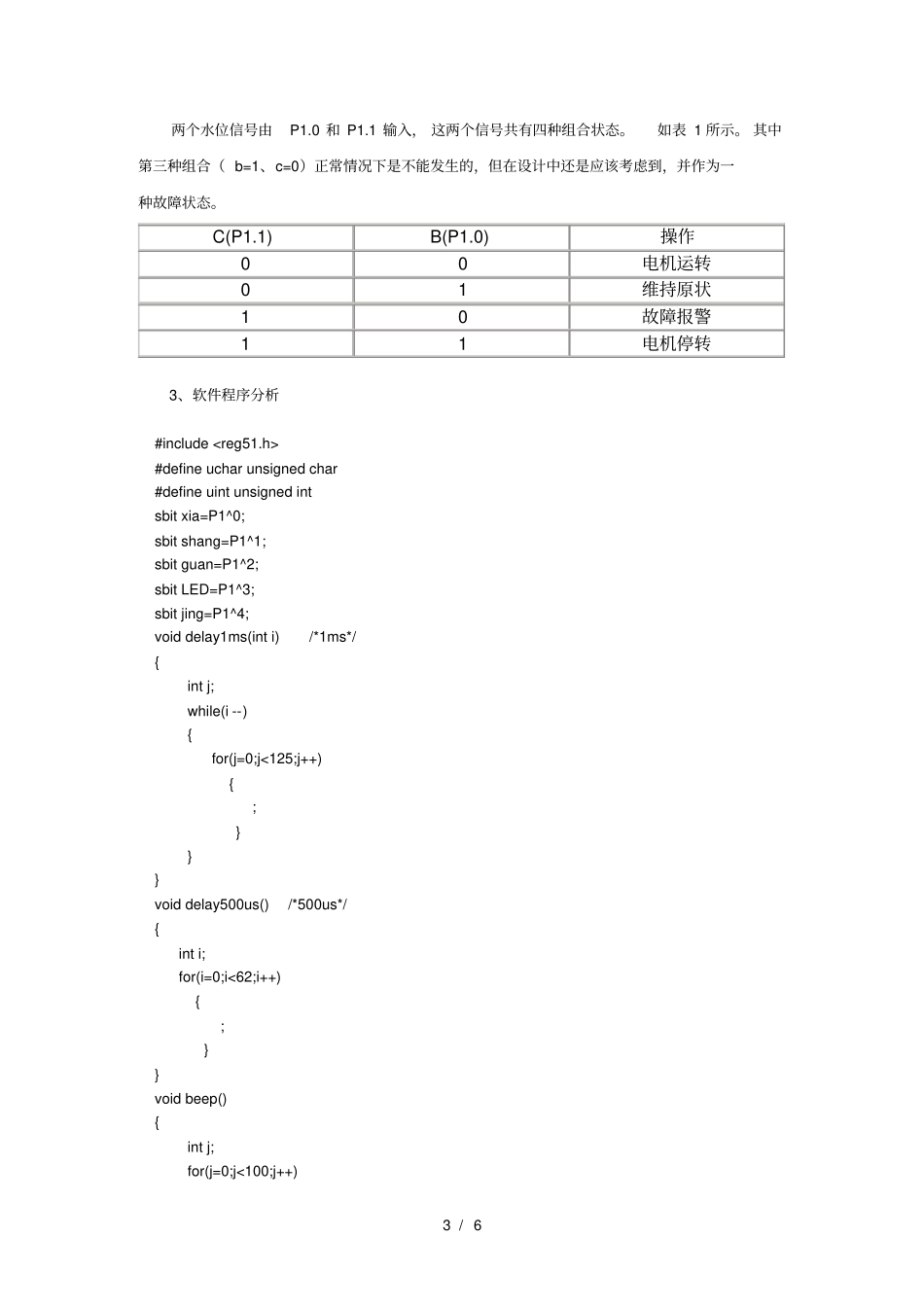

1 / 6 摘要水塔水位控制系统，根据水位传感器得知水塔内水位情况，水位传感器分为上限位传感器和下限位传感器，还有一个直接接上5V 的传感器。当水塔上限位和下限位传感器电位为0时，电机运转，期间电机状态不变，直到下限位传感器和上限位传感器的电位不为0 时，电机停转。 当发生下限位传感器电位为0 而上限位传感器电位不为0 时， 电机停转并报警。水塔水位控制电路设有光耦合器，通过光耦合器的通断控制电机运转与停转。同时设有 LED灯和蜂鸣器， 报警时 LED灯闪烁和蜂鸣器响。水塔水位控制器系统有四种状态，分别为电机运转状态、 电机停转状态、 保持状态和报警状态。各种状态皆由水位传感器传来的信号来判定并由单片机输出信号来执行，由此使得水位控制在上限位和下限位之间。水塔水位控制系统的原理1、功能要求1）水塔水位下降至下线水位时，启动水泵上水。2）水塔水位上升至上线水位时，关闭水泵。3）水塔水位在上、下限水位之间时，水泵保持原状态。4）供水系统出现故障时，自动报警。2、基本原理图1 水塔水位检测原理图水塔水位控制原理图见图(1) ，图中两条虚线表示正常工作情况下水位升降的上下限，在正常供水时， 水位应控制在两条虚线代表的水位之间。B 测量水位下限， C测量水位上限，A 接+5V，B、C接地。在水塔无水或水位低于下限水位时，B、C为断开， B、C两点电位为零 ( 低电平 “0” ) ，需要水泵供水，单片机输出低电平，控制电机工作供水。水位上升到B 点， B 接通， B点电位变为高电平“ 1”，C开关仍断开， C点仍为低电平，维持现状水泵继续供水。当水位上升到 C点时， C 接通。这时B、C均接通， B、C两点都为高电平，表示水塔水位已满，需水泵停止供水，单片机输出高电平，电机断电停止供水。水塔水位开始下降，水位在降到B点之前， B 点电位为高、 C 点电位为低，单片机输出控制电平维持不变，仍为高。当水位降到B点以下， B、 C两点电平都为低时，单片机输出控制电平又变低．水泵供水。B 和 p1.0、C和 P1.1 之间接 4.7k 的电阻（下拉电阻） ，目的是为了保护单片机。单片机92 / 6 接口用来复位。单片机18 与 19 接口构成晶振12.0MHz （一个机器周期为1us）三、水塔水位控制系统的软件设计1、软件设计要求在水塔无水或水位低于下限水位时，B、C为断开，B、C两点电位为零 ( 低电平“0” ) ，需要水泵供水，单片机输出低电平，控制电机工作供水。水位上升到B...
