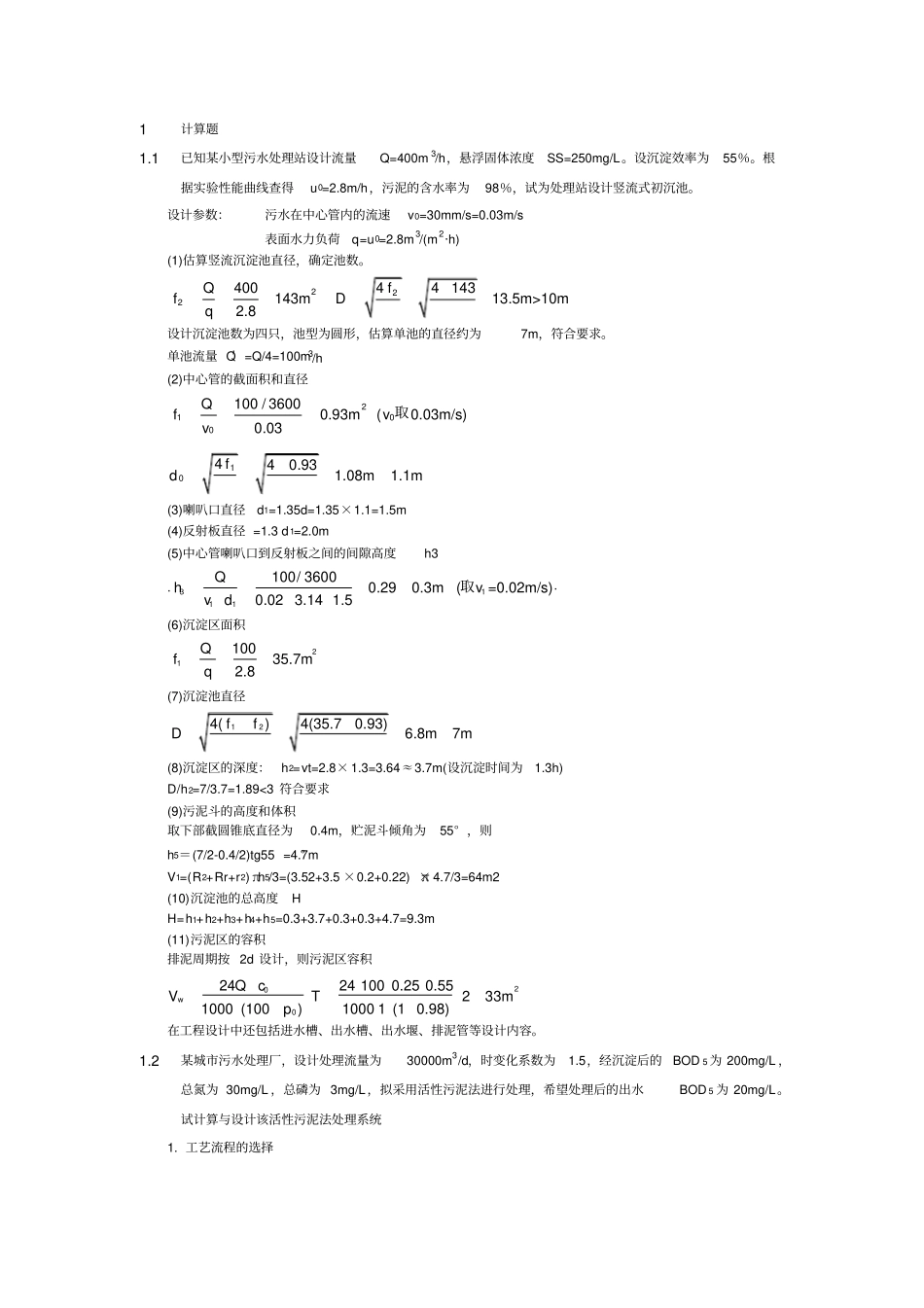

1计算题1.1已知某小型污水处理站设计流量Q=400m 3/h,悬浮固体浓度SS=250mg/L。设沉淀效率为55%。根据实验性能曲线查得u0=2.8m/h,污泥的含水率为98%,试为处理站设计竖流式初沉池。设计参数:污水在中心管内的流速v0=30mm/s=0.03m/s 表面水力负荷q=u0=2.8m 3/(m2·h) (1)估算竖流沉淀池直径,确定池数。22244004143143m13.5m>10m2.8fQfDq设计沉淀池数为四只,池型为圆形,估算单池的直径约为7m,符合要求。单池流量 Q′ =Q/4=100m3/h (2)中心管的截面积和直径210010100 / 36000.93m (0.03m/s)0.03440.931.08m1.1mQfvvfd取(3)喇叭口直径d1=1.35d=1.35×1.1=1.5m (4)反射板直径 =1.3 d 1=2.0m (5)中心管喇叭口到反射板之间的间隙高度h3 .3111100/ 36000.290.3m (=0.02m/s)0.02 3.14 1.5Qhvvd取. (6)沉淀区面积2110035.7m2.8Qfq(7)沉淀池直径124()4(35.70.93)6.8m7mffD(8)沉淀区的深度:h2=vt=2.8× 1.3=3.64≈3.7m(设沉淀时间为1.3h) D/h2=7/3.7=1.89<3 符合要求(9)污泥斗的高度和体积取下部截圆锥底直径为0.4m,贮泥斗倾角为55° ,则h5=(7/2-0.4/2)tg55°=4.7m V1=(R2+Rr+r2) πh5/3=(3.52+3.5 ×0.2+0.22)π× 4.7/3=64m2 (10)沉淀池的总高度H H=h1+h2+h3+h4+h5=0.3+3.7+0.3+0.3+4.7=9.3m (11)污泥区的容积排泥周期按 2d 设计,则污泥区容积2002424 100 0.25 0.55 233m1000 (100)1000 1 (1 0.98)wQcVTp在工程设计中还包括进水槽、出水槽、出水堰、排泥管等设计内容。1.2某城市污水处理厂,设计处理流量为30000m3/d,时变化系数为1.5,经沉淀后的BOD 5 为 200mg/L ,总氮为 30mg/L ,总磷为 3mg/L,拟采用活性污泥法进行处理,希望处理后的出水BOD 5 为 20mg/L。试计算与设计该活性污泥法处理系统1. 工艺流程的选择计算处理效率E:20020 10090200E%=%根据提供的条件,采用传统推流式活性污泥法,曝气池采用推流廊道式,运行时考虑阶段曝气法和生物吸附再生法运行的可能性,其流程如下:2. 曝气池的计算与设计(1)污泥负荷的确定根据实验或经验以及所要求的处理效果,本曝气池采用的污泥负荷率(Ns)为:0.27kgBOD 5/kgMLSS· d。(一般为 0.2~0.4kgBOD 5/kgMLSS· d)(2)污泥浓度的确定根据 Ns 值,SVI 值在 80~150 之间,设计取SVI = 130,污泥回流比为35%,经计算曝气池污泥的污泥浓度X 为:6610107700mg/L1300.3577002000mg/L(1)(10.35)wwXSVIRXXR回流污泥度曝气池...
