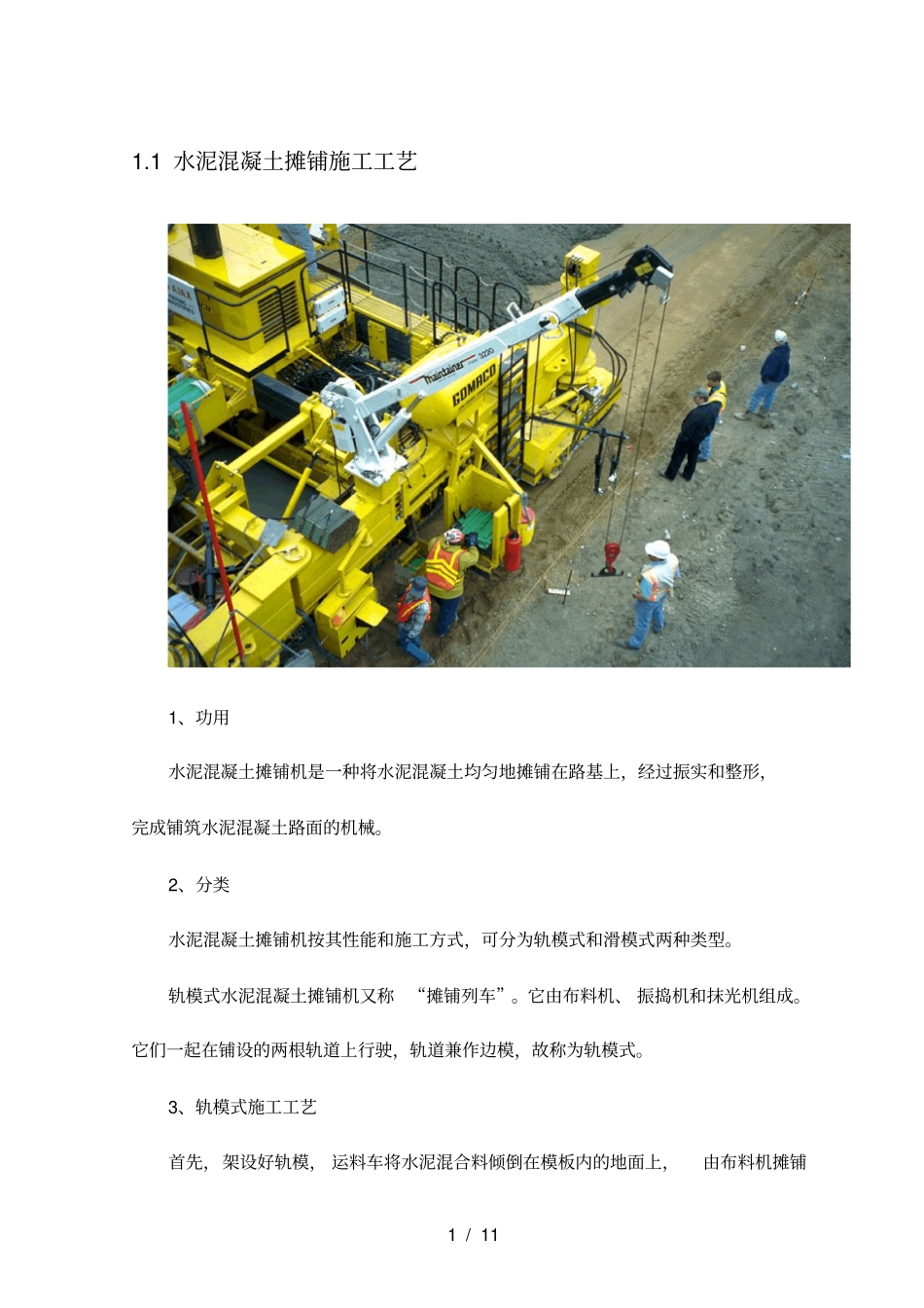

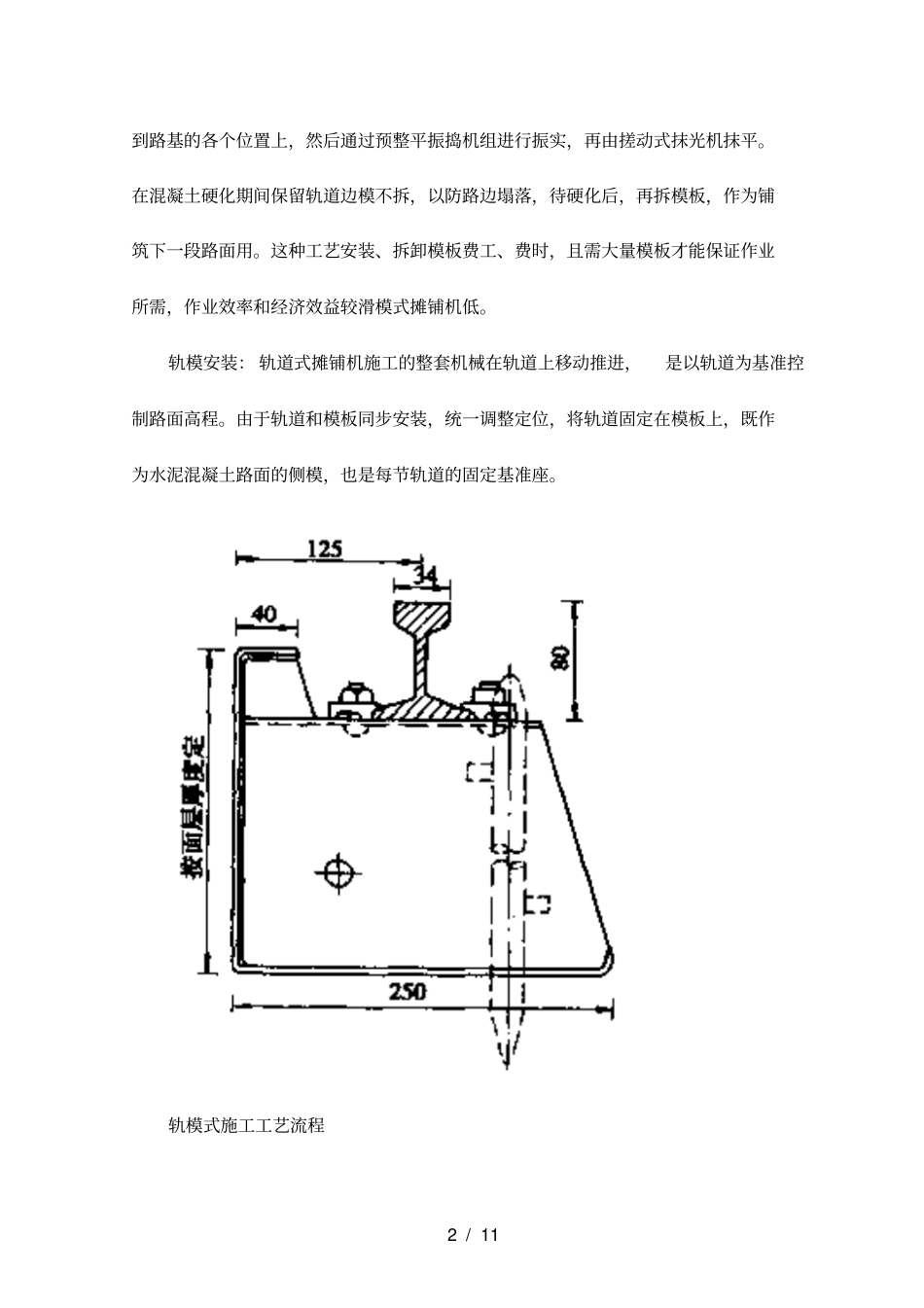

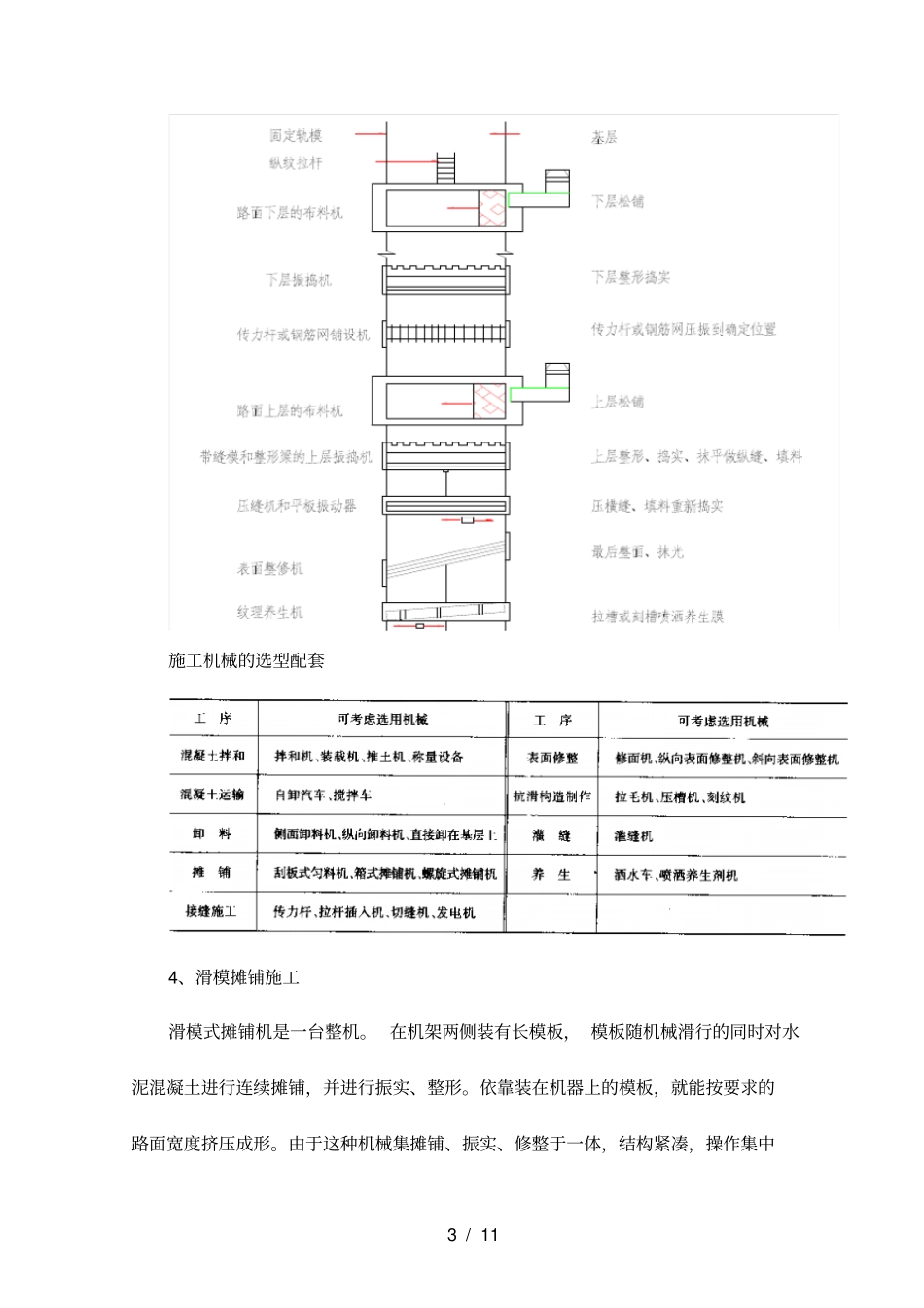

1 / 11 1.1 水泥混凝土摊铺施工工艺1、功用水泥混凝土摊铺机是一种将水泥混凝土均匀地摊铺在路基上，经过振实和整形，完成铺筑水泥混凝土路面的机械。2、分类水泥混凝土摊铺机按其性能和施工方式，可分为轨模式和滑模式两种类型。轨模式水泥混凝土摊铺机又称“摊铺列车”。它由布料机、 振捣机和抹光机组成。它们一起在铺设的两根轨道上行驶，轨道兼作边模，故称为轨模式。3、轨模式施工工艺首先，架设好轨模， 运料车将水泥混合料倾倒在模板内的地面上，由布料机摊铺2 / 11 到路基的各个位置上，然后通过预整平振捣机组进行振实，再由搓动式抹光机抹平。在混凝土硬化期间保留轨道边模不拆，以防路边塌落，待硬化后，再拆模板，作为铺筑下一段路面用。这种工艺安装、拆卸模板费工、费时，且需大量模板才能保证作业所需，作业效率和经济效益较滑模式摊铺机低。轨模安装： 轨道式摊铺机施工的整套机械在轨道上移动推进，是以轨道为基准控制路面高程。由于轨道和模板同步安装，统一调整定位，将轨道固定在模板上，既作为水泥混凝土路面的侧模，也是每节轨道的固定基准座。轨模式施工工艺流程3 / 11 施工机械的选型配套4、滑模摊铺施工滑模式摊铺机是一台整机。 在机架两侧装有长模板， 模板随机械滑行的同时对水泥混凝土进行连续摊铺，并进行振实、整形。依靠装在机器上的模板，就能按要求的路面宽度挤压成形。由于这种机械集摊铺、振实、修整于一体，结构紧凑，操作集中4 / 11 方便，可实现自动控制，节省人力物力，加快施工进度，提高经济效益。国内外产品： CMI 、COMACO 、Wirtgen 滑模摊铺路面滑模摊铺路缘石滑模摊铺水渠5 / 11 滑模摊铺机构造与工作原理工艺流程混凝土的运输和初步整平6 / 11 拉杆布置虚方控制板是用来控制混凝土进入成型模板的数量，进料过多或过少都不好， 都会直接影响到摊铺质量。 进料过多，水泥砂浆停留在振动框里、 难以进入成型模板内，7 / 11 影响表面光滑；进料过少，摊铺厚度得不到保证。虚方控制板由三个液压缸控制，该板可以整体式升降，最大升降高度为200mm。也可以单独左边、 右边或中间升降。 升降多少由左边、 中间和右边的刻度尺上直接显示出来，驾驶员可以根据振动框内混凝土砂浆的多少来调整虚方控制板的高低，实践证明调整到高于成型模板100mm 时效果较为理想。振动棒是水平振动器，由单独的液压回路控制。液压振动棒可变频。独立控制，深度位置可调。每台机器上液...
