电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

水玻璃铸造工艺全过程VIP免费

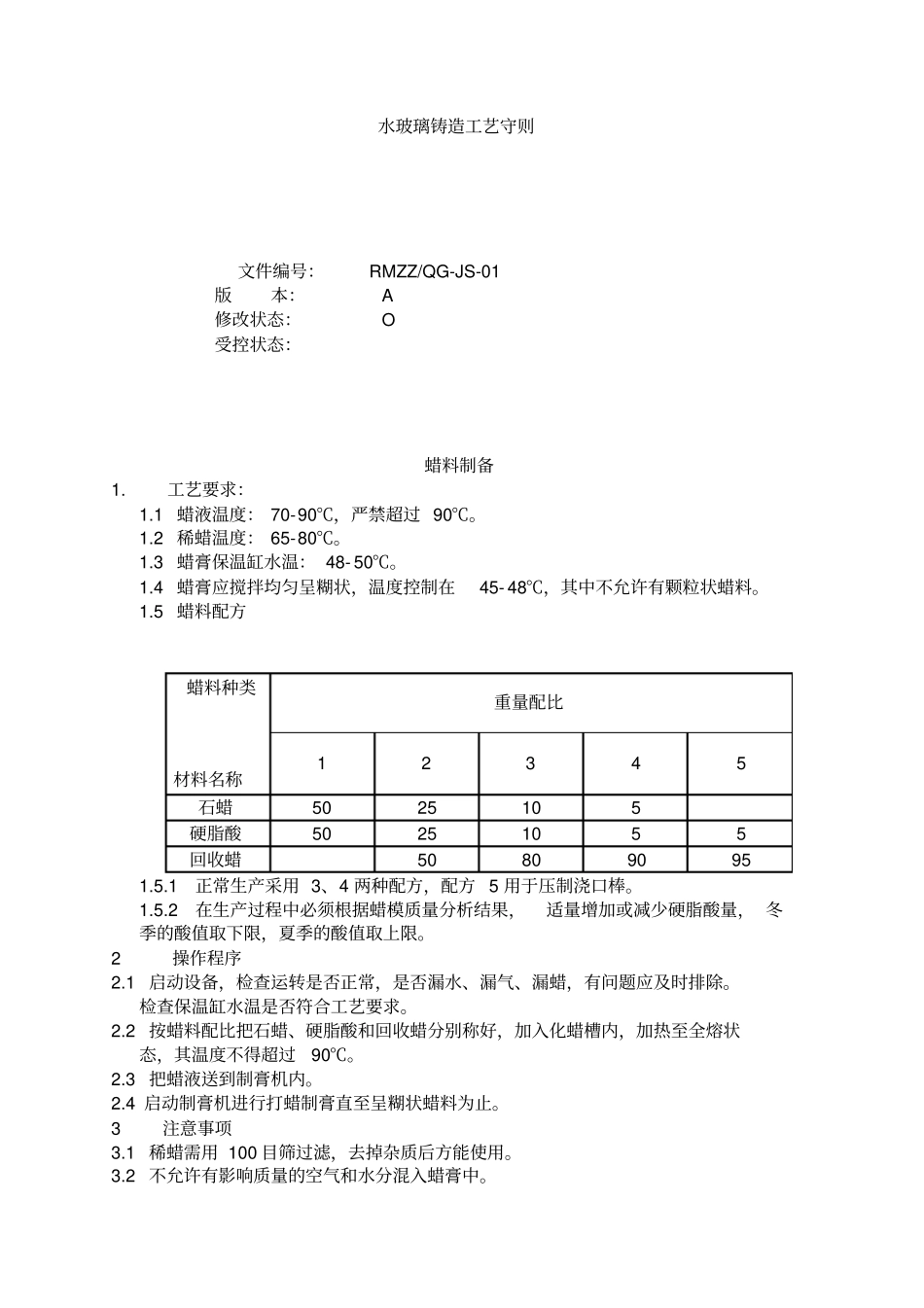

水玻璃铸造工艺全过程_第1页
1/31

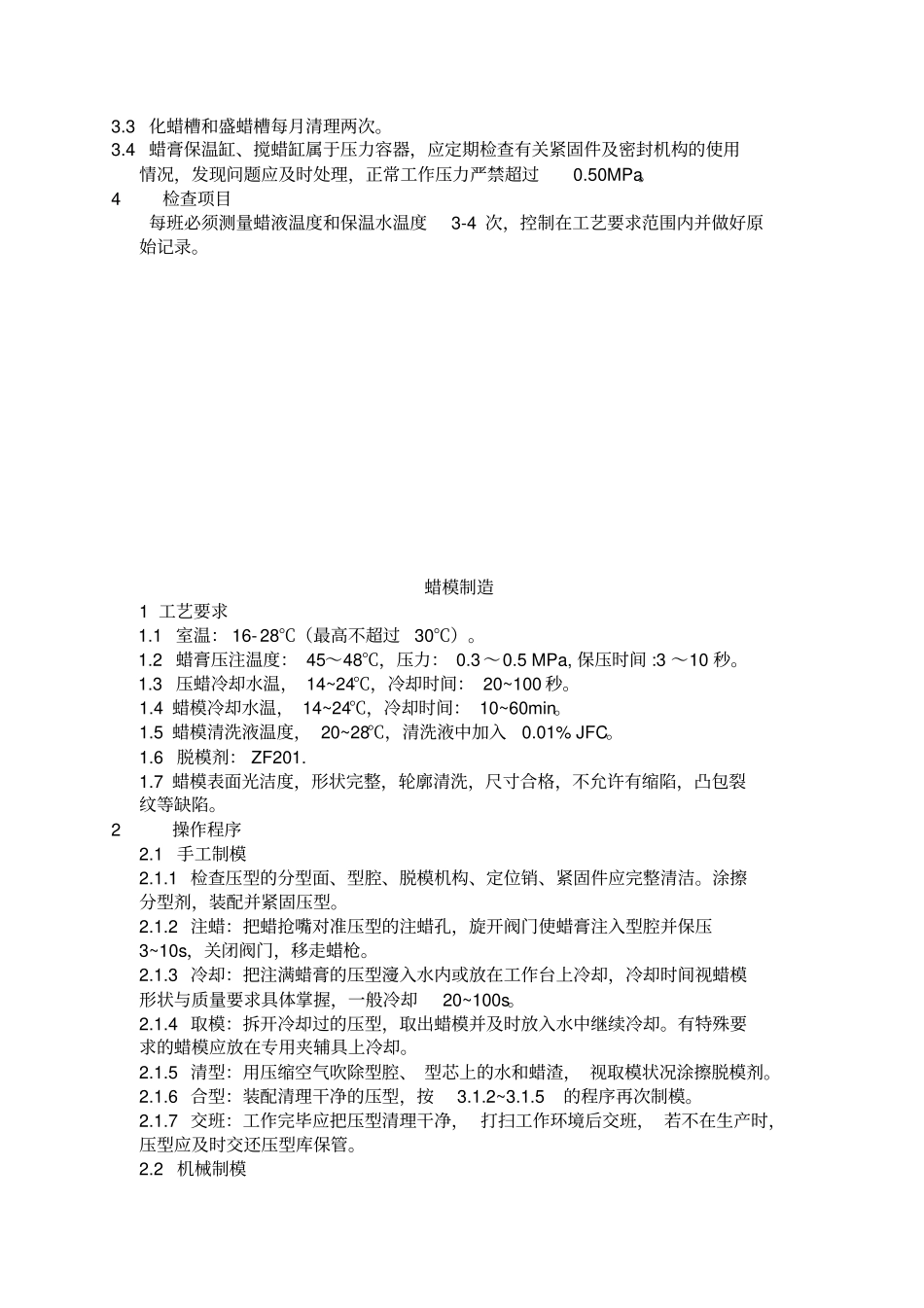

水玻璃铸造工艺全过程_第2页
2/31

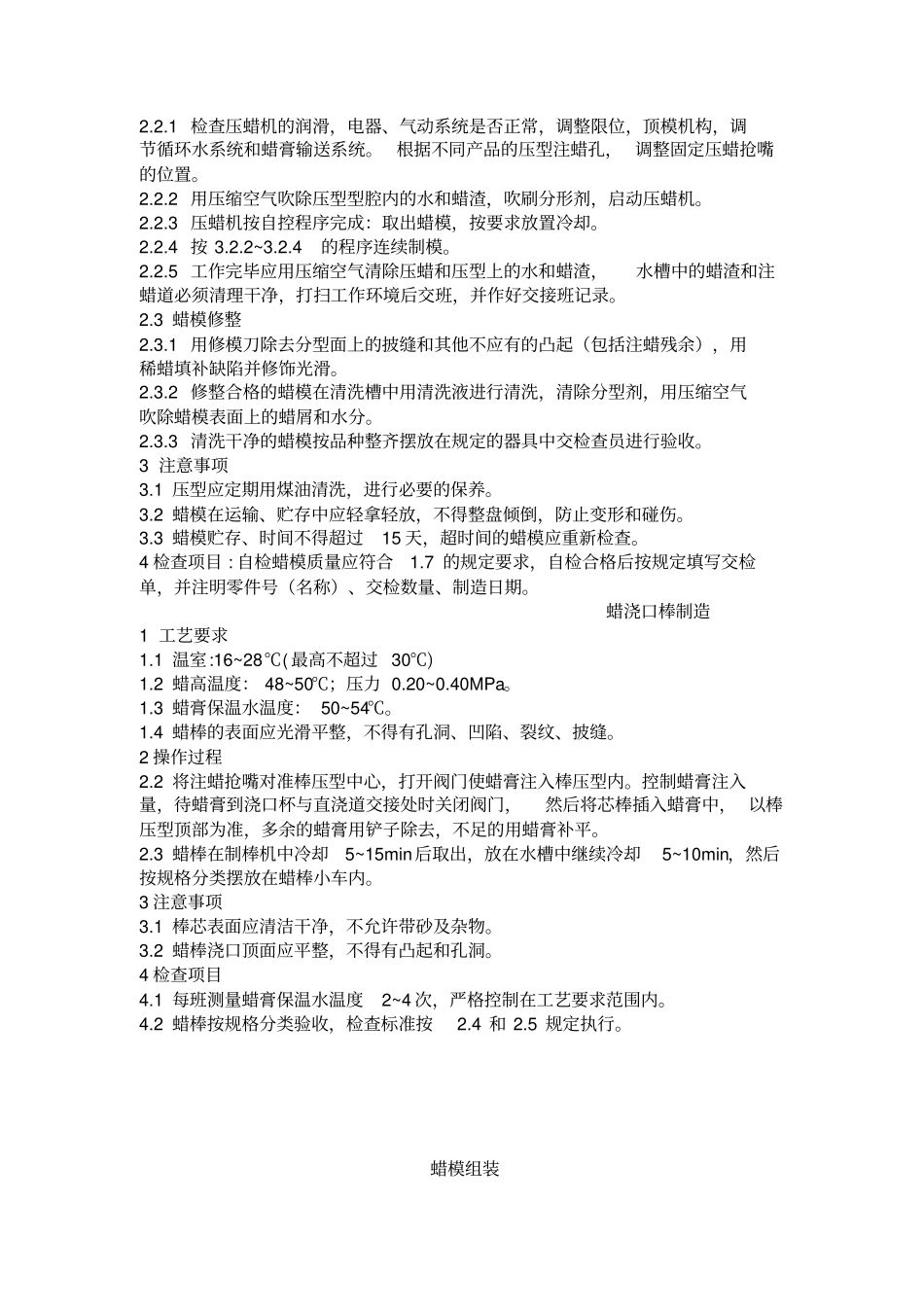

水玻璃铸造工艺全过程_第3页
3/31
水玻璃铸造工艺守则文件编号:RMZZ/QG-JS-01 版本:A 修改状态:O 受控状态:蜡料制备1.工艺要求:1.1 蜡液温度: 70-90℃,严禁超过 90℃。1.2 稀蜡温度: 65-80℃。1.3 蜡膏保温缸水温: 48- 50℃。1.4 蜡膏应搅拌均匀呈糊状,温度控制在45- 48℃,其中不允许有颗粒状蜡料。1.5 蜡料配方蜡料种类材料名称重量配比1 2 3 4 5 石蜡50 25 10 5 硬脂酸50 25 10 5 5 回收蜡50 80 90 95 1.5.1 正常生产采用 3、4 两种配方,配方 5 用于压制浇口棒。1.5.2 在生产过程中必须根据蜡模质量分析结果,适量增加或减少硬脂酸量, 冬季的酸值取下限,夏季的酸值取上限。2操作程序2.1 启动设备,检查运转是否正常,是否漏水、漏气、漏蜡,有问题应及时排除。检查保温缸水温是否符合工艺要求。2.2 按蜡料配比把石蜡、硬脂酸和回收蜡分别称好,加入化蜡槽内,加热至全熔状态,其温度不得超过90℃。2.3 把蜡液送到制膏机内。2.4 启动制膏机进行打蜡制膏直至呈糊状蜡料为止。3注意事项3.1 稀蜡需用 100 目筛过滤,去掉杂质后方能使用。3.2 不允许有影响质量的空气和水分混入蜡膏中。3.3 化蜡槽和盛蜡槽每月清理两次。3.4 蜡膏保温缸、搅蜡缸属于压力容器,应定期检查有关紧固件及密封机构的使用情况,发现问题应及时处理,正常工作压力严禁超过0.50MPa。4检查项目每班必须测量蜡液温度和保温水温度3-4 次,控制在工艺要求范围内并做好原始记录。蜡模制造1 工艺要求1.1 室温: 16- 28℃(最高不超过30℃)。1.2 蜡膏压注温度: 45~48℃,压力: 0.3 ~0.5 MPa, 保压时间 :3 ~10 秒。1.3 压蜡冷却水温, 14~24℃,冷却时间: 20~100 秒。1.4 蜡模冷却水温, 14~24℃,冷却时间: 10~60min。1.5 蜡模清洗液温度, 20~28℃,清洗液中加入0.01% JFC。1.6 脱模剂: ZF201. 1.7 蜡模表面光洁度,形状完整,轮廓清洗,尺寸合格,不允许有缩陷,凸包裂纹等缺陷。2操作程序2.1 手工制模2.1.1 检查压型的分型面、型腔、脱模机构、定位销、紧固件应完整清洁。涂擦分型剂,装配并紧固压型。2.1.2 注蜡:把蜡抢嘴对准压型的注蜡孔,旋开阀门使蜡膏注入型腔并保压3~10s,关闭阀门,移走蜡枪。2.1.3 冷却:把注满蜡膏的压型濅入水内或放在工作台上冷却,冷却时间视蜡模形状与质量要求具体掌握,一般冷却20~100s。2.1.4 取模:拆开冷却过的压型,取出蜡模并及时放入水中继续冷却。有特殊要求的蜡...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

水玻璃铸造工艺全过程

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
