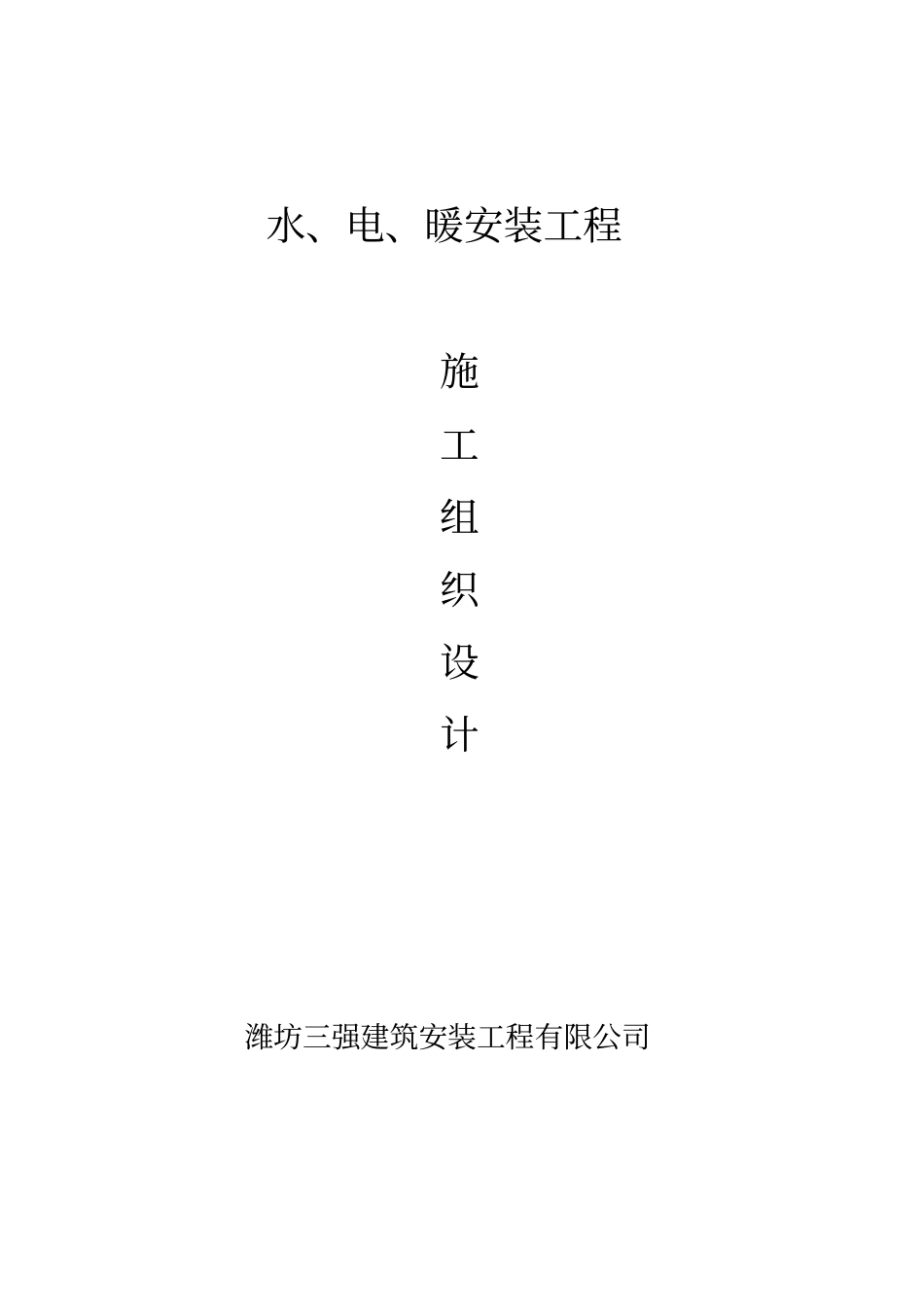

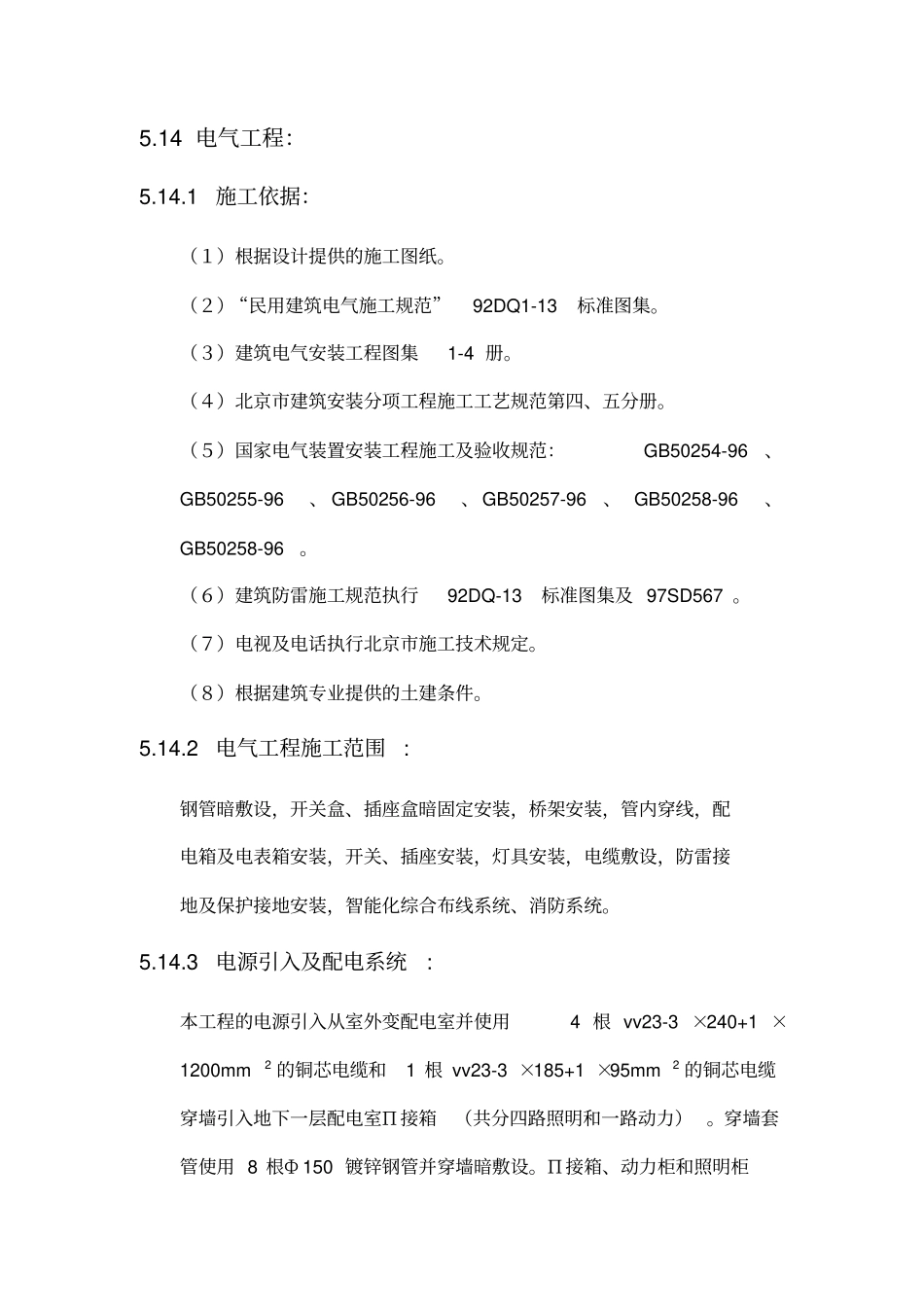

水、电、暖安装工程施工组织设计潍坊三强建筑安装工程有限公司5.14 电气工程：5.14.1施工依据：（１）根据设计提供的施工图纸。（２）“民用建筑电气施工规范”92DQ1-13标准图集。（３）建筑电气安装工程图集1-4 册。（４）北京市建筑安装分项工程施工工艺规范第四、五分册。（５）国家电气装置安装工程施工及验收规范：GB50254-96、GB50255-96 、 GB50256-96 、 GB50257-96、 GB50258-96 、GB50258-96。（６）建筑防雷施工规范执行92DQ-13标准图集及 97SD567 。（７）电视及电话执行北京市施工技术规定。（８）根据建筑专业提供的土建条件。5.14.2电气工程施工范围: 钢管暗敷设，开关盒、插座盒暗固定安装，桥架安装，管内穿线，配电箱及电表箱安装，开关、插座安装，灯具安装，电缆敷设，防雷接地及保护接地安装，智能化综合布线系统、消防系统。5.14.3电源引入及配电系统: 本工程的电源引入从室外变配电室并使用4 根 vv23-3 ×240+1 ×1200mm2 的铜芯电缆和1 根 vv23-3 ×185+1 ×95mm2 的铜芯电缆穿墙引入地下一层配电室Π 接箱（共分四路照明和一路动力） 。穿墙套管使用 8 根Ф 150 镀锌钢管并穿墙暗敷设。Π 接箱、动力柜和照明柜均安装在配电室内。本工程为二级负荷，采用双回路380/220V三相四线低压电源。地下一层设分配电室，内设Π 接箱和低压配电箱。电缆经Π 接后引至动力柜 BGL-1 及照明柜 BGM1-4 ，每个照明柜引出三路照明干线，沿地下二层电缆桥架敷设至强电井，每个单元两条干线。各户表箱集中设在强电井内的XXB95A 型立柜式电表箱内， 照明主干线为预制分支电缆引至层电表箱然后采用放射式引至每户户表箱，并分照明、插座及空调回路，插座回路配线采用BV-3 ×2.5 穿 PVC20 管沿墙或楼板暗敷设，照明回路配线采用BV-2 ×2.5 穿 PVC16 的管沿墙或楼板暗敷设。层配电箱配线采用BV-4 ×50+E25 穿 SC70 的钢管沿电缆桥架或墙暗敷设，分配电箱配线采用BV-5 ×10 穿 PC40 的管沿墙暗敷设。供给本工程的 A.B 区的各住户主干线从地下一层配电室引出并沿电缆桥架引至强电井内。 供给 B 区的电源均由A 区配电室引出沿电缆桥架从地下一层引向B 区强电井。供给本工程的动力是指主要有电梯.生活泵 .污水泵 .排水泵。采用双电源互投供电，主电源从动力柜引出，备用电源从照明柜引出。电缆敷设沿电缆桥架敷设，包括19 层内的其他用电。其他设备均再地下一层和地下二层，均按钢管...
