《Freescale8位单片机入门与实践》第二章_Freescale_8位单片机概述VIP免费

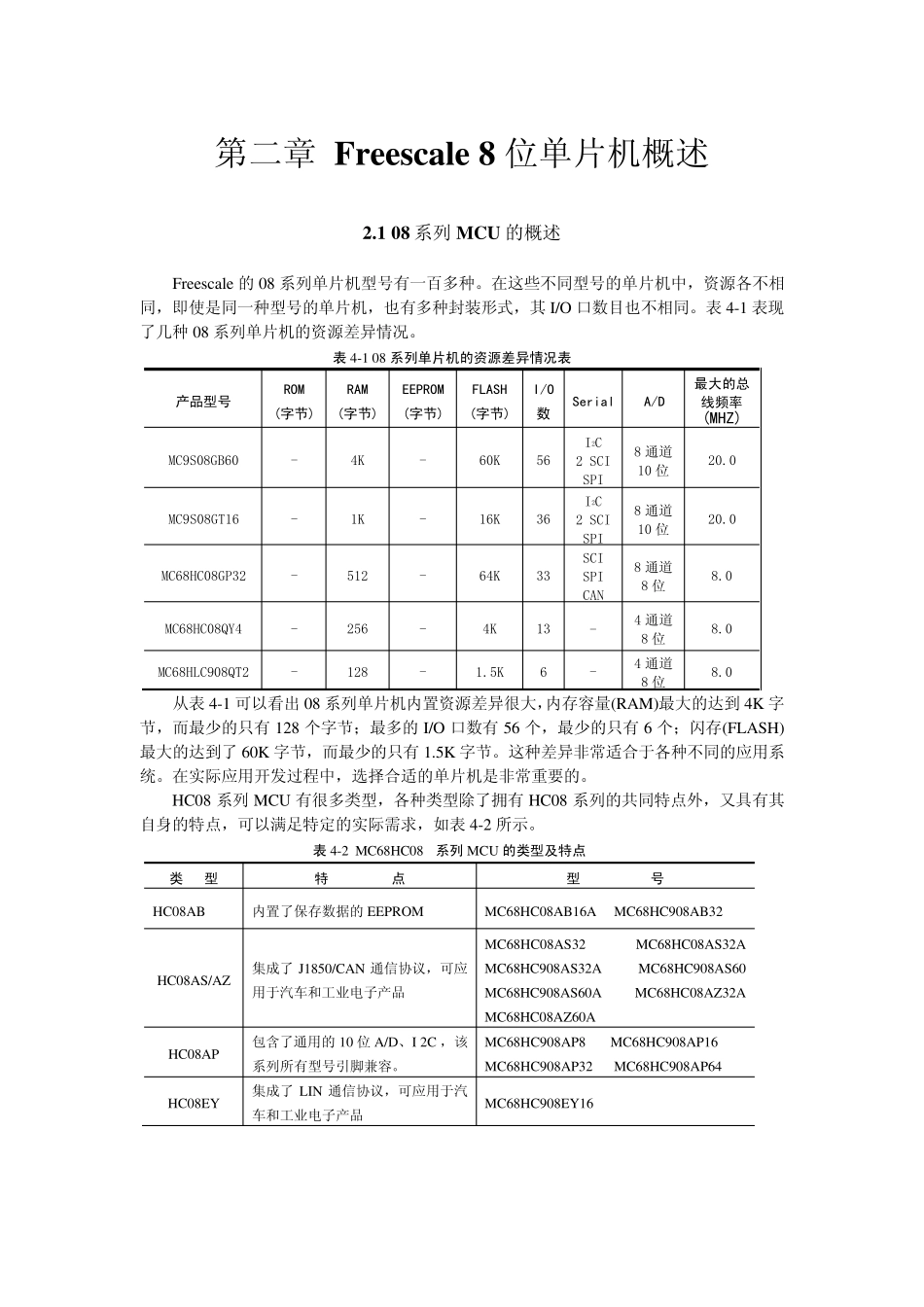

《Freescale8位单片机入门与实践》第二章_Freescale_8位单片机概述_第1页
1/9

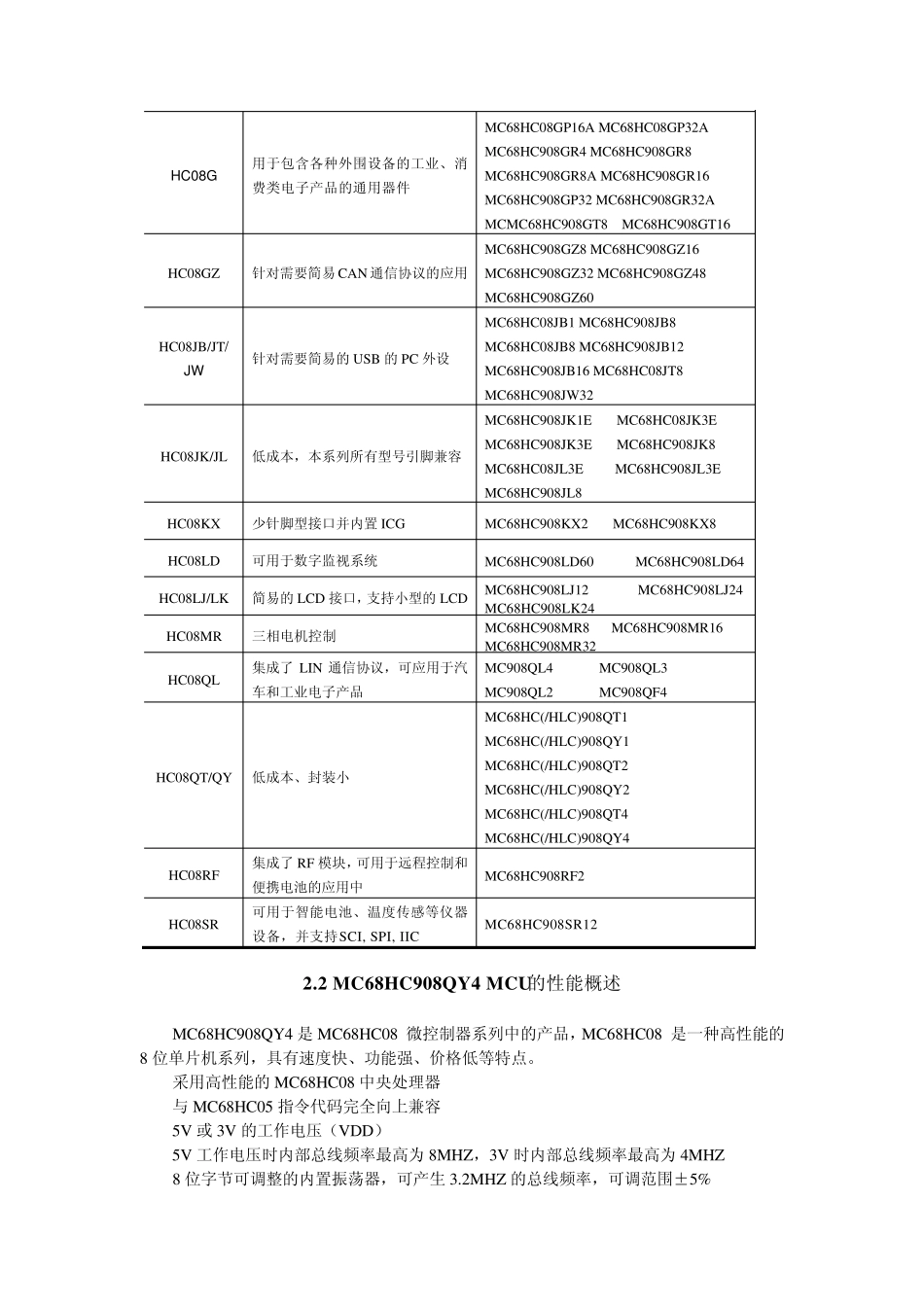

《Freescale8位单片机入门与实践》第二章_Freescale_8位单片机概述_第2页
2/9

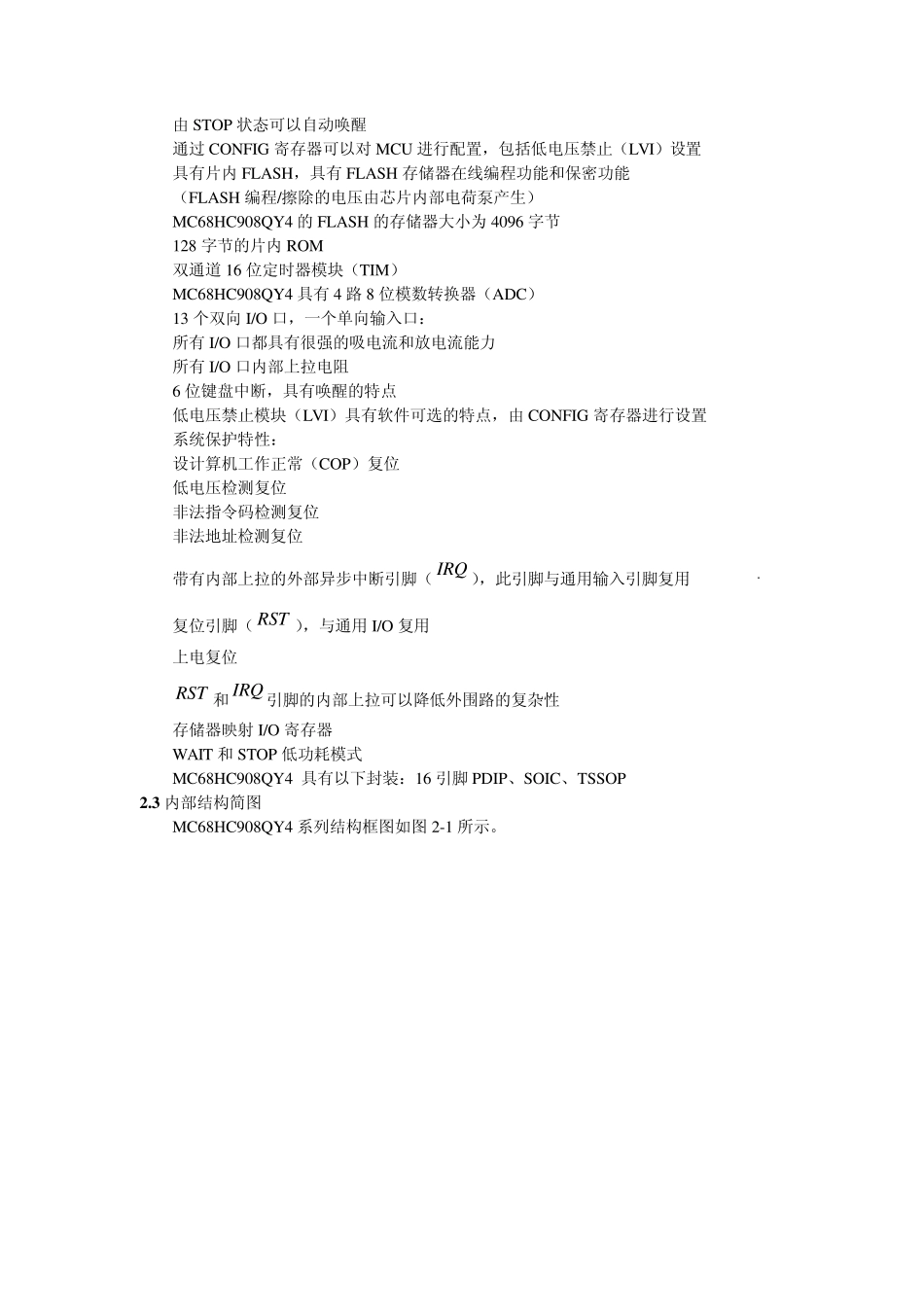

《Freescale8位单片机入门与实践》第二章_Freescale_8位单片机概述_第3页
3/9
第二章 Freescale 8 位单片机概述 2.1 08 系列 MCU 的概述 Freescale 的 08 系列单片机型号有一百多种。在这些不同型号的单片机中,资源各不相同,即使是同一种型号的单片机,也有多种封装形式,其 I/O 口数目也不相同。表 4-1 表现了几种 08 系列单片机的资源差异情况。 表4-1 08 系列单片机的资源差异情况表 产品型号 ROM (字节) RAM (字节) EEPROM (字节) FLASH (字节) I/O数 Serial A/D 最大的总线频率 (MHZ) MC9S08GB60 - 4K - 60K 56 I22 SCI C SPI 8 通道 10 位 20.0 MC9S08GT16 - 1K - 16K 36 I22 SCI C SPI 8 通道 10 位 20.0 MC68HC08GP32 - 512 - 64K 33 SCI SPI CAN 8 通道 8 位 8.0 MC68HC08QY4 - 256 - 4K 13 - 4 通道 8 位 8.0 MC68HLC908QT2 - 128 - 1.5K 6 - 4 通道 8 位 8.0 从表 4-1 可以看出 08 系列单片机内置资源差异很大,内存容量(RAM)最大的达到 4K 字节,而最少的只有 128 个字节;最多的 I/O 口数有 56 个,最少的只有 6 个;闪存(FLASH)最大的达到了 60K 字节,而最少的只有 1.5K 字节。这种差异非常适合于各种不同的应用系统。在实际应用开发过程中,选择合适的单片机是非常重要的。 HC08 系列 MCU 有很多类型,各种类型除了拥有 HC08 系列的共同特点外,又具有其自身的特点,可以满足特定的实际需求,如表 4-2 所示。 表4-2 MC68HC08系列MCU 的类型及特点 类 型 特 点 型 号 HC08AB 内置了保存数据的 EEPROM MC68HC08AB16A MC68HC908AB32 HC08AS/AZ 集成了 J1850/CAN 通信协议,可应用于汽车和工业电子产品 MC68HC08AS32 MC68HC08AS32A MC68HC908AS32A MC68HC908AS60 MC68HC908AS60A MC68HC08AZ32A MC68HC08AZ60A HC08AP 包含了通用的 10 位 A/D、I 2C ,该系列所有型号引脚兼容。 MC68HC908AP8 MC68HC908AP16 MC68HC908AP32 MC68HC908AP64 HC08EY 集成了 LIN 通信协议,可应用于汽车和工业电子产品 MC68HC908EY16 用于包含各种外围设备的工业、消费类电子产品的通用器件 HC08G MC68HC08GP16A MC68HC08GP32A MC68HC908GR4 MC68HC908GR8 MC68HC908GR8A MC68HC908GR16 MC68HC908GP32 MC68HC908GR32A MCMC68HC908GT8 MC68HC908GT16 HC08GZ 针对需要简易 CAN 通信协议的应用 MC68HC908GZ8 MC68HC908GZ16 MC68HC908GZ...
