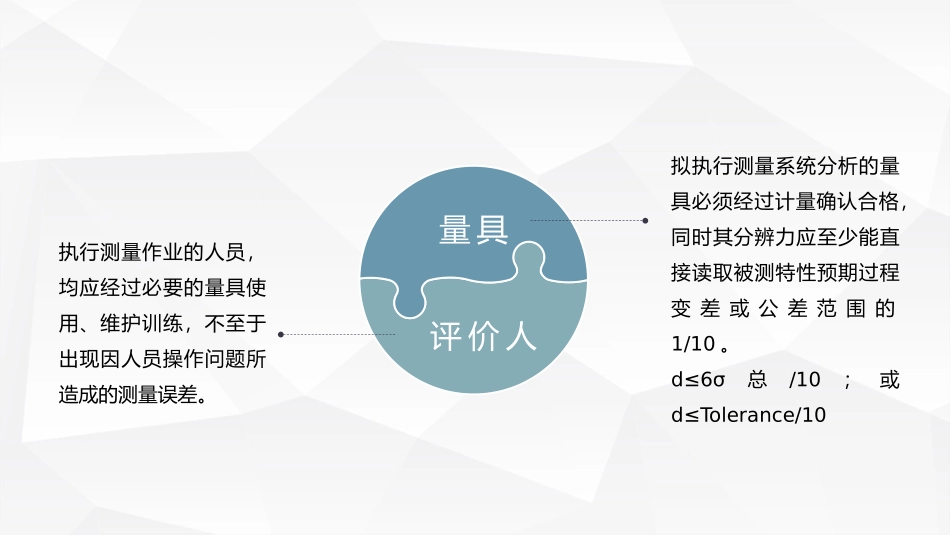

MSA分析汇报人：XXXX基本要求拟执行测量系统分析的量具必须经过计量确认合格，同时其分辨力应至少能直接读取被测特性预期过程变差或公差范围的1/10。d≤6σ总/10；或d≤Tolerance/10执行测量作业的人员，均应经过必要的量具使用、维护训练，不至于出现因人员操作问题所造成的测量误差。量具评价人分析计划测量过程为盲测在计划中明确所要进行分析的测量系统、评价人、分析的特性、产品公差、开始日期和预计完成日期等。最大可能地减少评价人在测量过程中的主观影响。盲测的定义：在实际测量环境下，由一事先不知正在对该测量系统进行评估的操作者所获得的测量结果；通过适当的管理，根据得到的试验结果通常不受众所周知的霍桑效应所干扰。步骤阶段第一阶段验证测量系统是否满足其设计规范要求。主要有两个目的：(1)确定该测量系统是否具有所需要的统计特性，此项必须在使用前进行。(2)发现哪种环境因素对测量系统有显着的影响，例如温度、湿度等，以决定其使用之空间及环境。第二阶段(1)目的是在验证一个测量系统一旦被认为是可行的，应持续具有恰当的统计特性。(2)常见的就是“量具R&R”是其中的一种型式。主要内容评估指标1.重复性：在相同测量程序、相同操作者、相同测量设备、相同操作条件和相同地点，并在短时间内对同一或相类似被测对象重复测量的一组测量条件下，对同一或类似被测对象重复测量所得示值或测得值间的一致程度。2.再现性：在不同地点、不同操作者、不同测量设备，对同一或相类似被测对象重复测量的一组测量条件下，在规定条件下，对同一或类似被测对象重复测量所得示值或测得值间的一致程度。（不同的测量系统可以采用不同的测量程序）4.偏倚：观测平均值（在重复条件下的测量）与一参考值之间的差值。3.稳定性：测量系统保持其位置变差和宽度变差随时间恒定的能力。6.属性的一致性：计数型（属性）测量系统中系统内、系统间及系统与标准之间判定结果的一致程度。5.线性：在量具正常的工作范围内偏倚的变化程度。分析时机1.新产品2.新量具或量具的特性能力不同时3.新操作员或操作员岗位变更4.设计变更（DCN）5.工程变更（ECN）6.环境变更7.易损耗之仪器必须注意其分析频率8.客户要求的频次基本概念测量系统分析(MeasurementSystemsAnalysis，MSA)，数据是通过测量获得的，对测量定义是：测量是赋值给具体事物以表示他们之间关于特殊特性的关系。这个定义由C．Eisenhart首次给出。赋值过程定义为测量过程，而赋予的值定义为测量值。测量系统分析（MSA）的定义：通过统计分析的手段，对构成测量系统的各个影响因子进行统计变差分析和研究以得到测量系统是否准确可靠的结论。测量系统可分为“计数型”及“计量型”测量系统两类。测量后能够给出连续性的测量数值的为计量型测量系统；而只能定性地给出测量结果的为计数型测量系统。测量系统分析，是指用统计学的方法来了解测量系统中的各个波动源，以及他们对测量结果的影响，最后给出本测量系统是否合符使用要求的明确判断。进一步地，如果不符合使用要求，则利用工程方法对测量系统进行改进。感谢观看汇报人：XXXX
