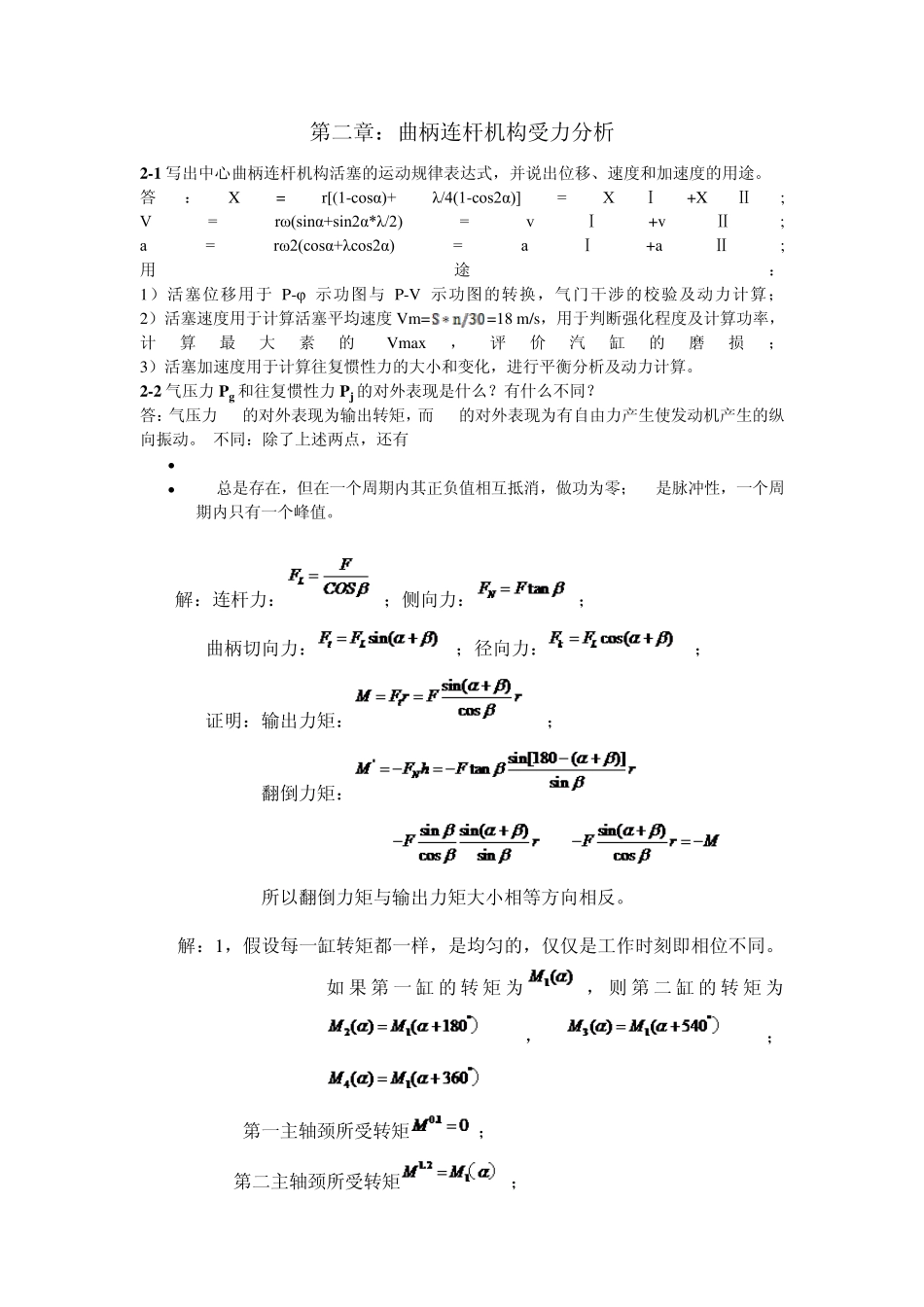

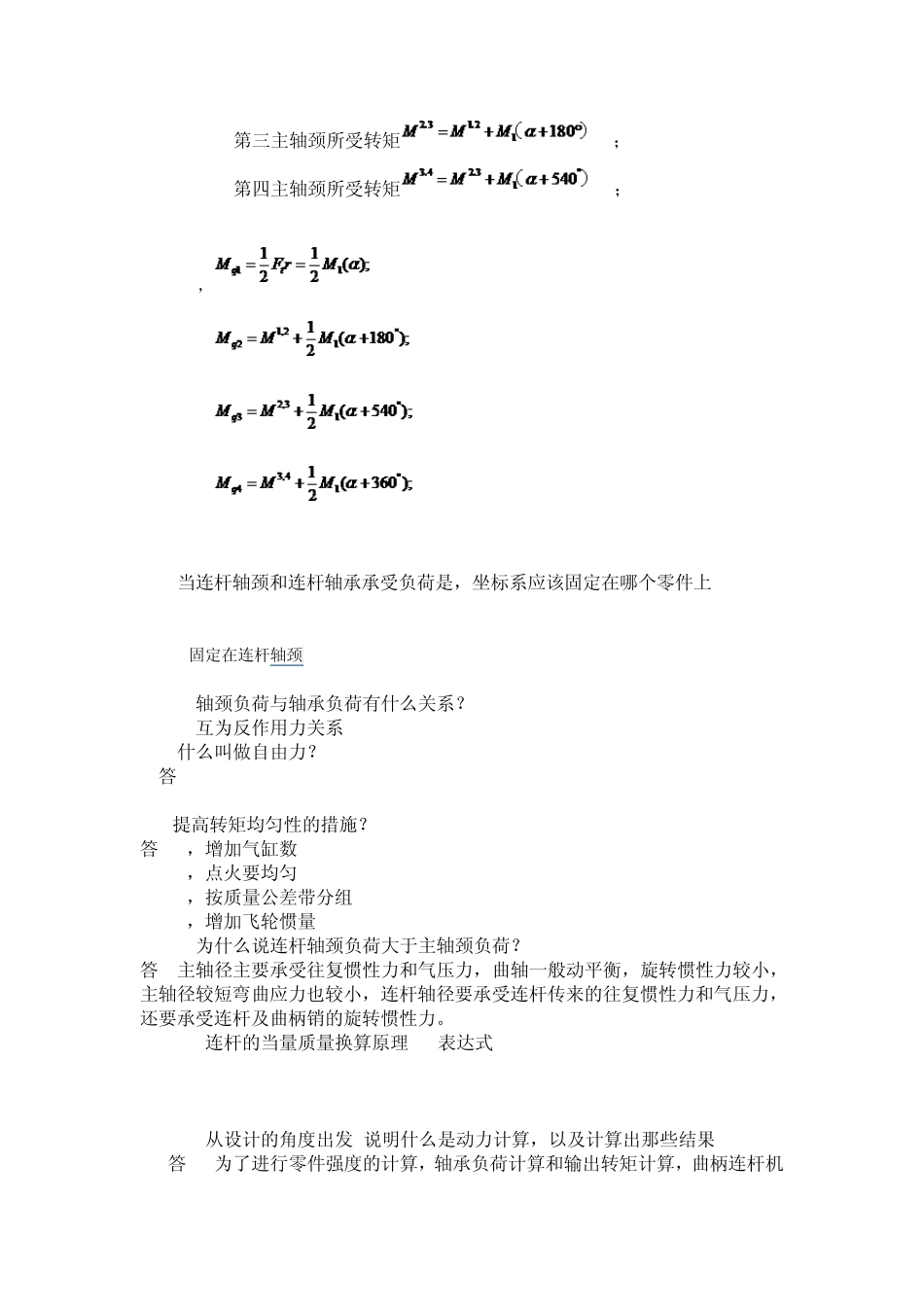

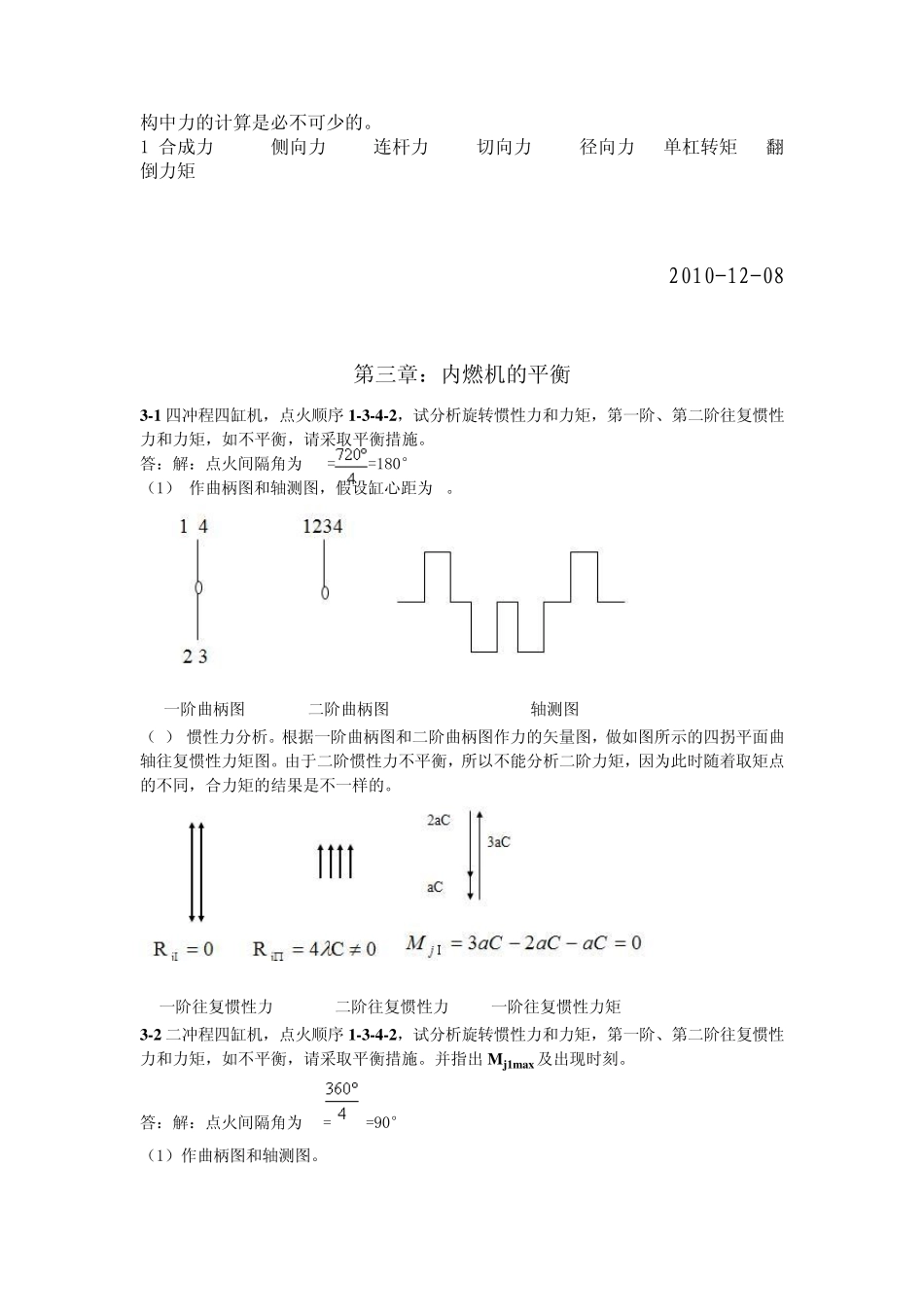

第二章：曲柄连杆机构受力分析 2-1 写出中心曲柄连杆机构活塞的运动规律表达式，并说出位移、速度和加速度的用途。 答：X = r[(1-cosα)+ λ/4(1-cos2α)] = XⅠ+XⅡ; V = rω(sinα+sin2α*λ/2) = vⅠ+vⅡ; a = rω2(cosα+λcos2α) = aⅠ+aⅡ; 用途： 1）活塞位移用于 P-φ 示功图与 P-V 示功图的转换，气门干涉的校验及动力计算； 2）活塞速度用于计算活塞平均速度Vm= =18 m/s，用于判断强化程度及计算功率，计算最大素的Vmax，评价汽缸的磨损； 3）活塞加速度用于计算往复惯性力的大小和变化，进行平衡分析及动力计算。 2-2 气压力Pg 和往复惯性力Pj的对外表现是什么？有什么不同？ 答：气压力Fg的对外表现为输出转矩，而 Fj的对外表现为有自由力产生使发动机产生的纵向振动。 不同：除了上述两点，还有 Fjmax < Fgmax Fj总是存在，但在一个周期内其正负值相互抵消，做功为零；Fg是脉冲性，一个周期内只有一个峰值。 2-3 解：连杆力：；侧向力：； 曲柄切向力：；径向力：； 证明：输出力矩：； 翻倒力矩： ==. 所以翻倒力矩与输出力矩大小相等方向相反。 2-4 解：1，假设每一缸转矩都一样，是均匀的，仅仅是工作时刻即相位不同。如 果 第一 缸 的转 矩 为，则 第二缸 的转 矩 为，； 第一主轴颈所受转矩； 第二主轴颈所受转矩； 第三主轴颈所受转矩； 第四主轴颈所受转矩； 2， 2.5 当连杆轴颈和连杆轴承承受负荷是，坐标系应该固定在哪个零件上? 固定在连杆轴颈 2.6 轴颈负荷与轴承负荷有什么关系？ 互为反作用力关系 2.7 什么叫做自由力？ 答 2.8提高转矩均匀性的措施？ 答 1，增加气缸数 2，点火要均匀 3，按质量公差带分组 4，增加飞轮惯量 2.93. 为什么说连杆轴颈负荷大于主轴颈负荷？ 答 主轴径主要承受往复惯性力和气压力，曲轴一般动平衡，旋转惯性力较小，主轴径较短弯曲应力也较小，连杆轴径要承受连杆传来的往复惯性力和气压力，还要承受连杆及曲柄销的旋转惯性力。 2.10 连杆的当量质量换算原理 表达式 2.11 从设计的角度出发 说明什么是动力计算，以及计算出那些结果 答 为了进行零件强度的计算，轴承负荷计算和输出转矩计算，曲柄连杆机 构中力的计算是必不可少的。 1 合成力 2 侧向力 3 连杆力 4 切向力 5 径向力 6 单杠转矩 7 翻倒力矩 2010-12-08 第三章：内燃机的平衡 3-1 四冲程四缸机，点火顺序...
