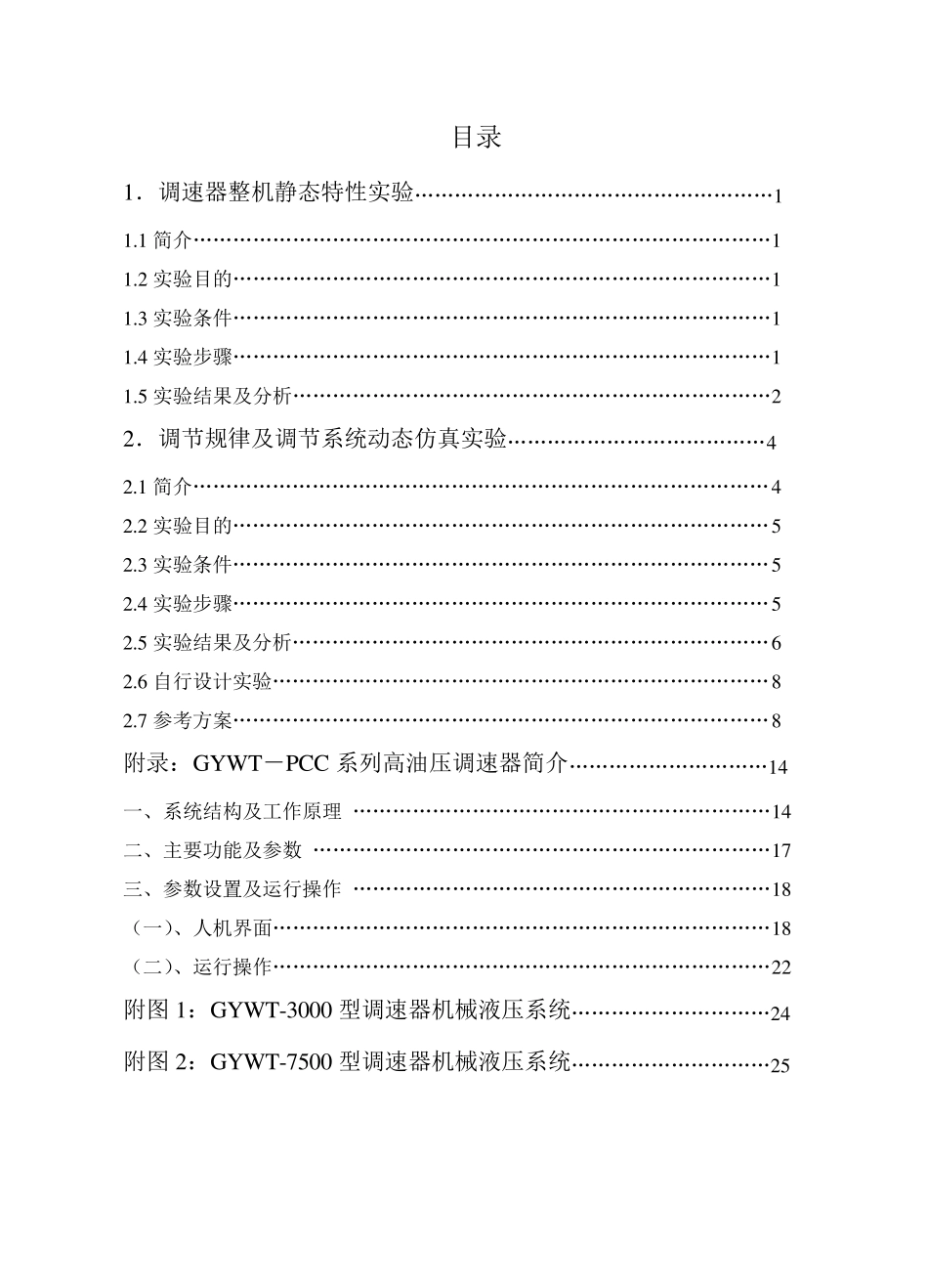

目录 1．调速器整机静态特性实验………………………………………………1 1.1 简介……………………………………………………………………………1 1.2 实验目的………………………………………………………………………1 1.3 实验条件………………………………………………………………………1 1.4 实验步骤………………………………………………………………………1 1.5 实验结果及分析………………………………………………………………2 2．调节规律及调节系统动态仿真实验…………………………………4 2.1 简介……………………………………………………………………………4 2.2 实验目的………………………………………………………………………5 2.3 实验条件………………………………………………………………………5 2.4 实验步骤………………………………………………………………………5 2.5 实验结果及分析………………………………………………………………6 2.6 自行设计实验…………………………………………………………………8 2.7 参考方案………………………………………………………………………8 附录：GYWT－PCC 系列高油压调速器简介…………………………14 一、系统结构及工作原理 ………………………………………………………14 二、主要功能及参数 ……………………………………………………………17 三、参数设置及运行操作 ………………………………………………………18 （一）、人机界面…………………………………………………………………18 （二）、运行操作…………………………………………………………………22 附图 1：GYWT-3000 型调速器机械液压系统…………………………24 附图 2：GYWT-7500 型调速器机械液压系统…………………………25 - 1 - 1．调速器整机静态特性实验 1.1 简介 我国国家标准GB/T9652.1-1997《水轮机调速器与油压装置技术条件》要求调速系统静态特性应符合下列规定：①静态特性曲线应近似为直线；②测至主接力器的转速死区不超过表1-1 中的规定值。 表1-1 调速器转速死区规定值 国家标准GB/T9652.2-1997《水轮机调速器与油压装置试验验收规程》中将调速器试验分为四类，即：出厂试验、电站试验、型式试验和验收试验，四类试验均要求做“调速器整机静特性试验” 。该项试验能够全面地反映调速器的整体性能。因此，无论是在调速器...
