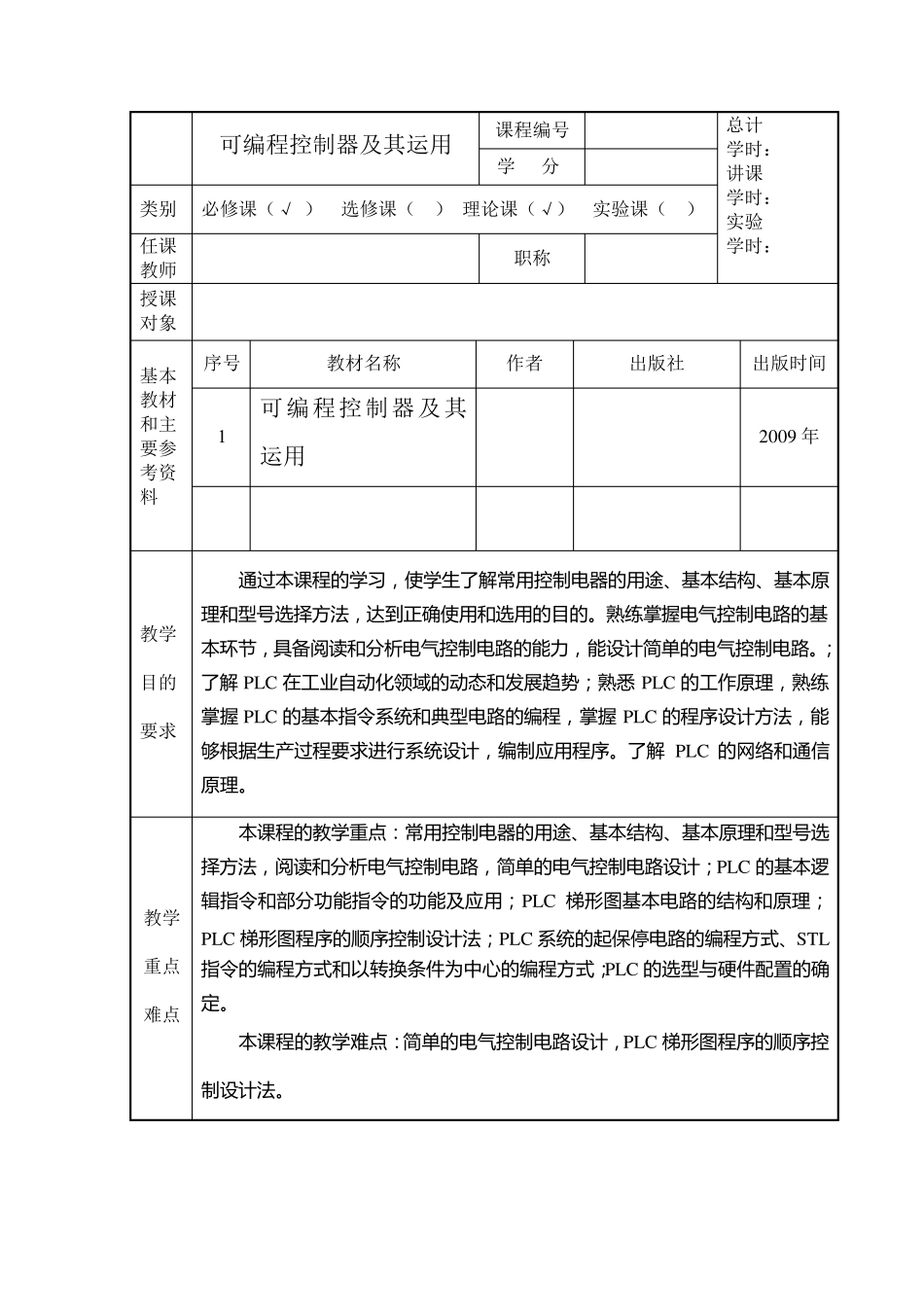

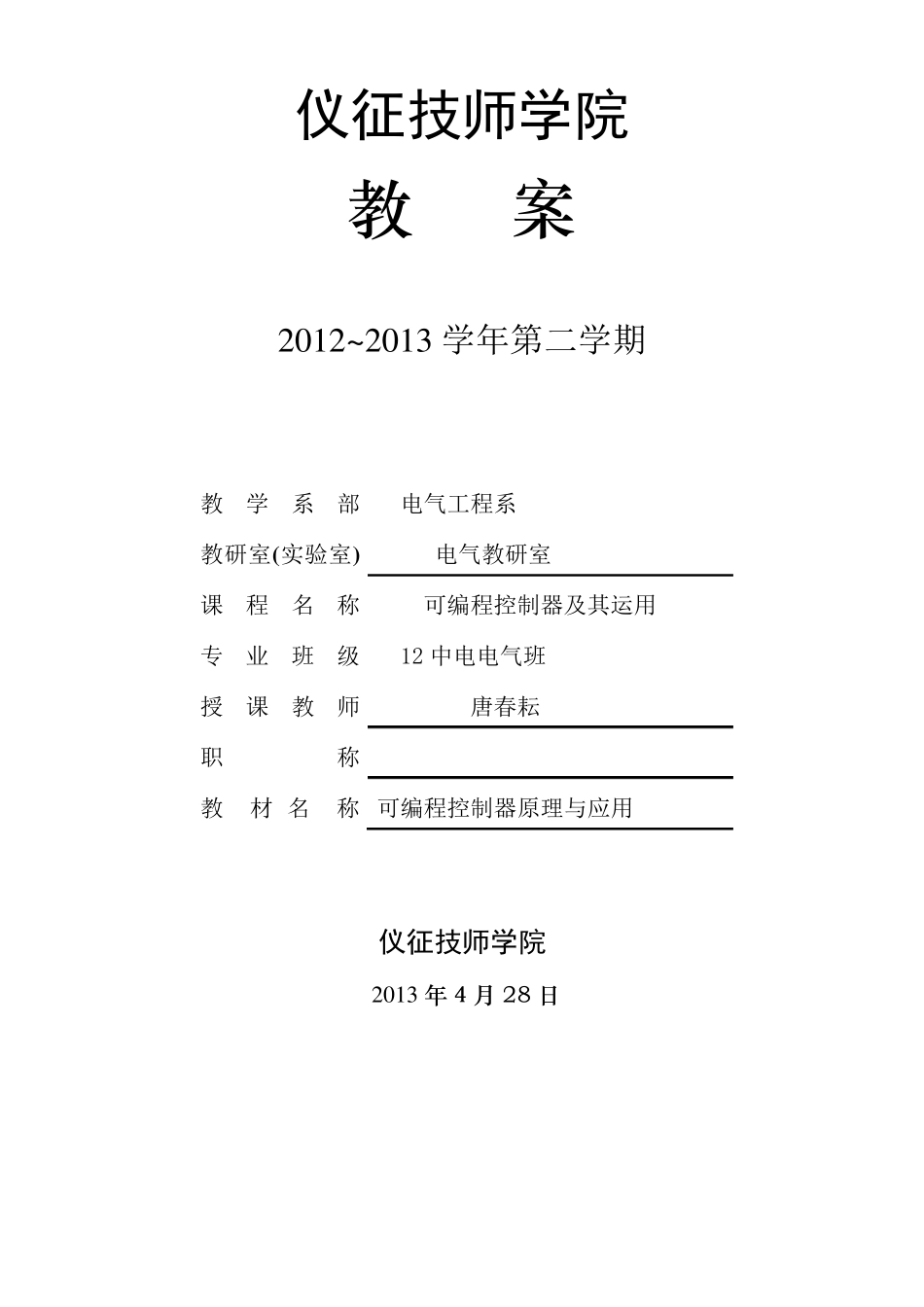

仪征技师学院 教 案 2012~2013 学年第二学期 教学系部 电气工程系 教研室(实验室) 电气教研室 课 程 名 称 可编程控制器及其运用 专 业 班 级 12 中电电气班 授 课 教 师 唐春耘 职称 教 材 名 称 可编程控制器原理与应用 仪征技师学院 2013 年 4 月 28 日 可编程控制器及其运用 课程编号 总计 学时： 讲课 学时： 实验 学时： 学 分 类别 必修课（√ ） 选修课（ ） 理论课（√） 实验课（ ） 任课 教师 职称 授课 对象 基本 教材 和主 要参 考资 料 序号 教材名称 作者 出版社 出版时间 1 可编程控制器及其运用 2009 年 教学 目的 要求 通 过 本 课 程 的 学 习 ， 使 学 生 了 解 常 用 控 制 电 器 的 用 途 、基本 结构、基本 原理和型号选择方法， 达到正确使 用 和选用 的 目的 。熟练掌握电 气控 制 电 路的 基本 环节， 具备阅读和分析电 气控 制 电 路的 能力， 能设计简单的 电 气控 制 电 路。；了 解 PLC 在工业自动化领域的 动态和发展趋势；熟悉 PLC 的 工作原理， 熟练掌握 PLC 的 基本 指令系统和典型电 路的 编程 ， 掌握 PLC 的 程 序设计方法， 能够根据生 产过 程 要求进行系统设计， 编制 应用 程 序。了 解PLC 的 网络和通 信原理。 教学 重点 难点 本 课 程 的 教学 重点：常 用 控 制 电 器 的 用 途 、基本 结构、基本 原理和型号选择方法， 阅读和分析电 气控 制 电 路， 简单的 电 气控 制 电 路设计；PLC 的 基本 逻辑指令和部分功能指令的 功能及应用 ；PLC 梯形图基本 电 路的 结构和原理；PLC 梯形图程 序的 顺序控 制 设计法；PLC 系统的 起保停电 路的 编程 方式、STL指令的 编程 方式和以转换条件为中心的 编程 方式；PLC 的 选型与硬件配置的 确定。 本 课 程 的 教学 难点：简单的 电 气控 制 电 路设计， PLC 梯形图程 序的 顺序控制 设计法。 1 电气控制与PLC 应用课程教案 授课时间 第 11 周 第 5 567 节 课次 授课方式 （请打√） 理论课√ 讨论课□ 实验课□ 习题课□ 其他□ 课时 安排 4 授课题目（教学章、节或主题）：第五章 可编程序控制器及其工作原理 §1-1 可编程序控制器概 述 ； §1-2 PLC 控制与 继 电 器...
