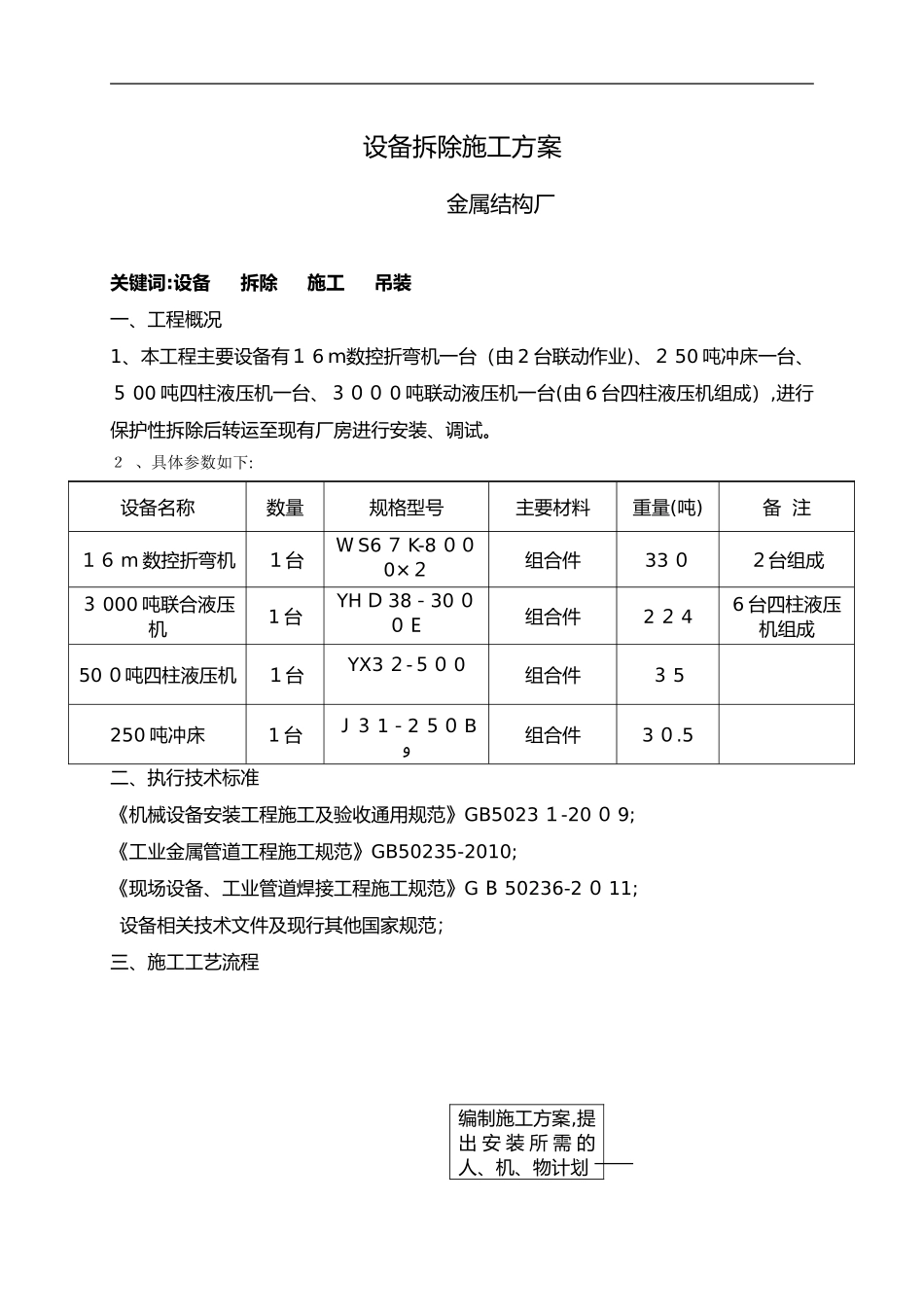

设备拆除施工方案金属结构厂关键词:设备拆除施工吊装一、工程概况1、本工程主要设备有１6ｍ数控折弯机一台（由2台联动作业)、２50吨冲床一台、５00吨四柱液压机一台、３００0吨联动液压机一台(由6台四柱液压机组成）,进行保护性拆除后转运至现有厂房进行安装、调试。２、具体参数如下:设备名称数量规格型号主要材料重量(吨)备注１６m数控折弯机１台ＷS6７K-8００0×２组合件33０２台组成３000吨联合液压机1台YHＤ38－30００Ｅ组合件2２46台四柱液压机组成50０吨四柱液压机１台YX3２-５０0组合件３5250吨冲床1台Ｊ３1－2５０Bﻭ组合件3０.5二、执行技术标准《机械设备安装工程施工及验收通用规范》GB5023１-20０9;《工业金属管道工程施工规范》GB50235-2010;《现场设备、工业管道焊接工程施工规范》GＢ50236-2０11;设备相关技术文件及现行其他国家规范；三、施工工艺流程编制施工方案,提出安装所需的人、机、物计划熟悉设计和设备的技术文件及现场勘查施工准备设备转运及组装就位对土建完工的设备基础进行复查，放定位线并处理垫铁位置设备运转确认，部件标识、拆除四、施工工艺4.1施工准备1)施工前，应具备设计和设备的技术文件，施工人员应熟悉各类设备的结构，性能及安装要求，提出设备安装所需的材料,机具及劳动力计划。２)土建施工工程已经完工,基础混凝土强度达到安装要求，安装施工地点及附近的建筑材料、泥土、杂物等应清除干净。３)拖运、起吊设备时,应对起吊机具及承力点进行换算，确保设备安全就位。4）绘制施工现场平面图,选定材料、构件存放场地、加工场地等;水源点、电源搭接点进行确认;施工机具清点、检查是否完好等；4.2设备状态确认所有设备拆解前，将设备通电空运转一次，检查设备运转是否有故障、异响，发现问题提出并记录，并由三方进行签字确认，以确保设备拆除前的性能得到完整体现。4．3设备基础检查1)设备基础的位置，几何尺寸和质量要求,应符合现行国家标准《钢筋混凝土工程施工及验收规范》的规定,土建施工人员应提供设备基础验收资料和记录，设备安装人员对设备基础位置和几何尺寸进行复检2）设备基础上各孔洞应清理干净，预埋地脚螺栓的螺丝和螺母应保护完好，放置垫铁的位置应凿平。4.4设备放线就位和找正调平初平找正、一次浇灌地脚螺栓电气仪表安装、调试电机安装调试及空运转养护期满，精平校正点焊固定垫铁、二次浇浆单机试运行联动试车试生产竣工验收1)设备就位前,应按施工图和有关建筑物的轴线或边缘线及标高线划定安装的基程线，互相有连接衔接、衔接或排列关系的设备。应划定共同的安装基准线，必要时,对重要设备应埋设永久性的中心标板或基准点。２)平面位置安装基准线与基础实际轴线或厂房墙(柱)的实际轴线、边缘线的距离,允许偏差为±２０mｍ，设备定位基准的画线或点对安装基准线的平面位置和标高的允许偏差。4．5设备拆除１)拆除整体思路:设备电气及仪表先行、拆除油站及其管线、１6m数控折弯机分解拆除、3000吨联合液压机分解拆除、500吨液压机和250吨冲床整体拆除。2）拆除标识（1）用影像、挂牌、绘图、打字等多种办法,进行不余漏、详细的标识；拆除后对孔洞、电缆等，随拆随封口;对于重要部件,尽可能的整体拆除；请业主和监理在现场处理拆除过程中的实际问题;以上要求，一直贯穿于拆除的整个过程中。(2)对系统的管道、设备、电缆、电线、仪表设备等进行标识。标识采用以下方法：用油漆进行标识；挂牌；绘制各连接位置图;数码相机进行照相和摄影；用钢码在两相连法兰上做好方位标识。上面方法，尽可能综合运用,且必须保证清晰、准确的表示出连接的前端、后面的相接的零部件，其安装的具体位置。联系业主相关人员切断电源，挂牌警示。安排电工2人对盘柜、电缆等进行验电。确认电源切断,必须每次上班前均确认电源切断!电线电缆需要找到电气设备送电端、受电端，将连接电缆拆除后用万用表进行线路检查，每检查完一个回路需要线号管对回路两端进行标识，用电缆牌对整根电缆两端进行挂牌标识。逐一标识完毕。再进行照相和摄影。3）油管、电气、仪表拆除（1）标识完毕后,对油管、电气、仪表拆除，拆除过程中随时检查标识是否清楚、易于理解...
