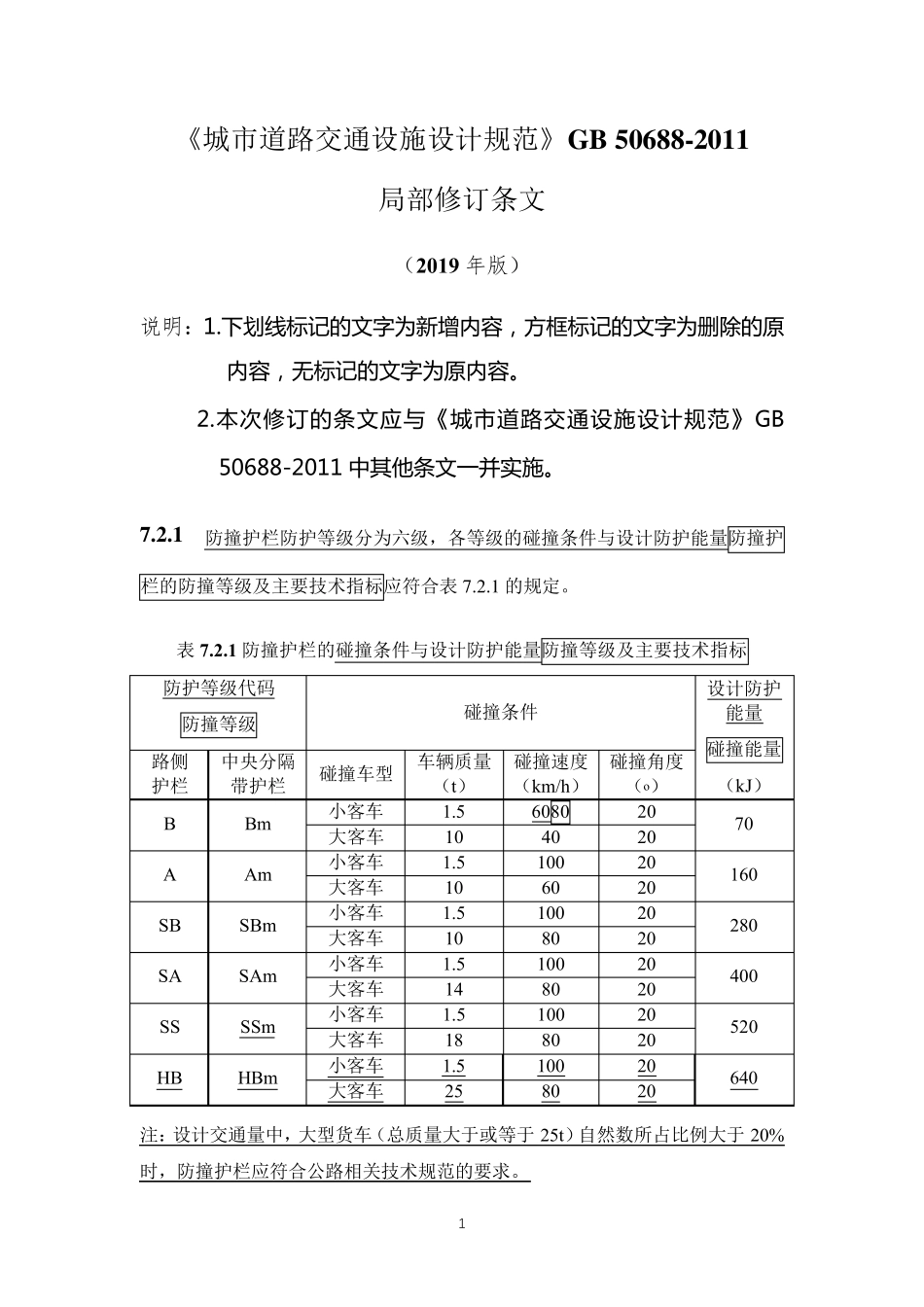

1 《城市道路交通设施设计规范》GB 50688-2011 局部修订条文 （2019 年版） 说明：1.下 划 线 标 记 的 文 字 为 新 增 内 容 ， 方 框 标 记 的 文 字 为 删 除 的 原内 容 ， 无 标 记 的 文 字 为 原 内 容 。 2.本次修订的 条文 应与《城市道路交通设施设计规范》GB 50688-2011 中其他条文 一并实施。 7.2.1 防撞护栏防护等级分为六级，各等级的碰撞条件与设计防护能量防撞护栏的防撞等级及主要技术指标应符合表7 .2 .1 的规定。 表7.2.1 防撞护栏的碰撞条件与设计防护能量防撞等级及主要技术指标 防护等级代码 防撞等级 碰撞条件 设计防护能量 碰撞能量 （kJ） 路侧 护栏 中央分隔带护栏 碰撞车型 车辆质量 （t） 碰撞速度 （km/h） 碰撞角度 （o） B Bm 小客车 1.5 6080 20 70 大客车 10 40 20 A Am 小客车 1.5 100 20 160 大客车 10 60 20 SB SBm 小客车 1.5 100 20 280 大客车 10 80 20 SA SAm 小客车 1.5 100 20 400 大客车 14 80 20 SS SSm 小客车 1.5 100 20 520 大客车 18 80 20 HB HBm 小客车 1.5 100 20 640 大客车 25 80 20 注：设计交通量中，大型货车（总质量大于或等于 25t）自然数所占比例大于 20%时，防撞护栏应符合公路相关技术规范的要求。 2 7 .2 .2 在综合分析城市道路线形、设计速度、运行速度、交通量和车辆构成等因素的基础上，当防撞护栏的设计防护能量需要采用的护栏碰撞能量低于 70kJ时，护栏可确定特殊的碰撞条件并进行设计；当防撞护栏的设计防护能量需要采用的护栏碰撞能量高于 640kJ520kJ 时，护栏应确定特殊的碰撞条件并进行设计。 7 .2 .3 城市道路应根据环境、气候、城市景观及对视距的影响等因素，采用不同防护等级的混凝土护栏、波形梁护栏、金属梁柱式护栏或组合式护栏，城市道路可采用刚性或半刚性或柔性护栏，并根据实际情况需要采用不同的防撞等级和结构行驶。并宜符合下列规定： 1 大型车辆所占比例较大的路段，中央分隔带护栏宜采用混凝土护栏。 2 对景观有特殊要求的桥梁或城市道路宜选用金属梁柱式护栏或组合式护栏。 3 钢结构桥梁及需减小桥梁恒载时，宜采用金属梁柱式护栏。 4 当道路弯道、交叉口、出入口等处的防撞护栏影响驾驶员视距时，宜采用通透性较好的金属梁柱式护栏、组合式护栏或波形梁护栏。 5 冬季风雪较大...
