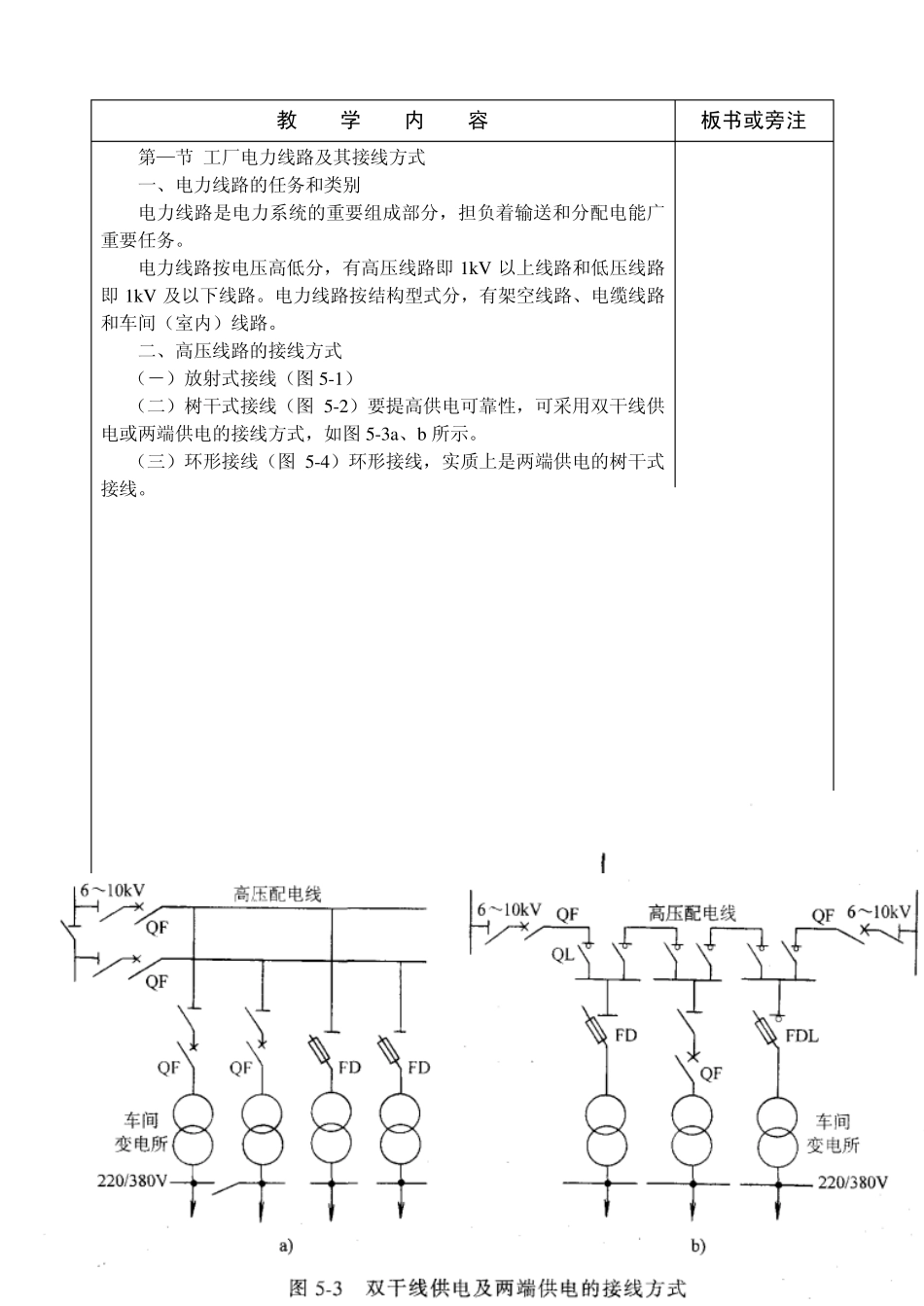

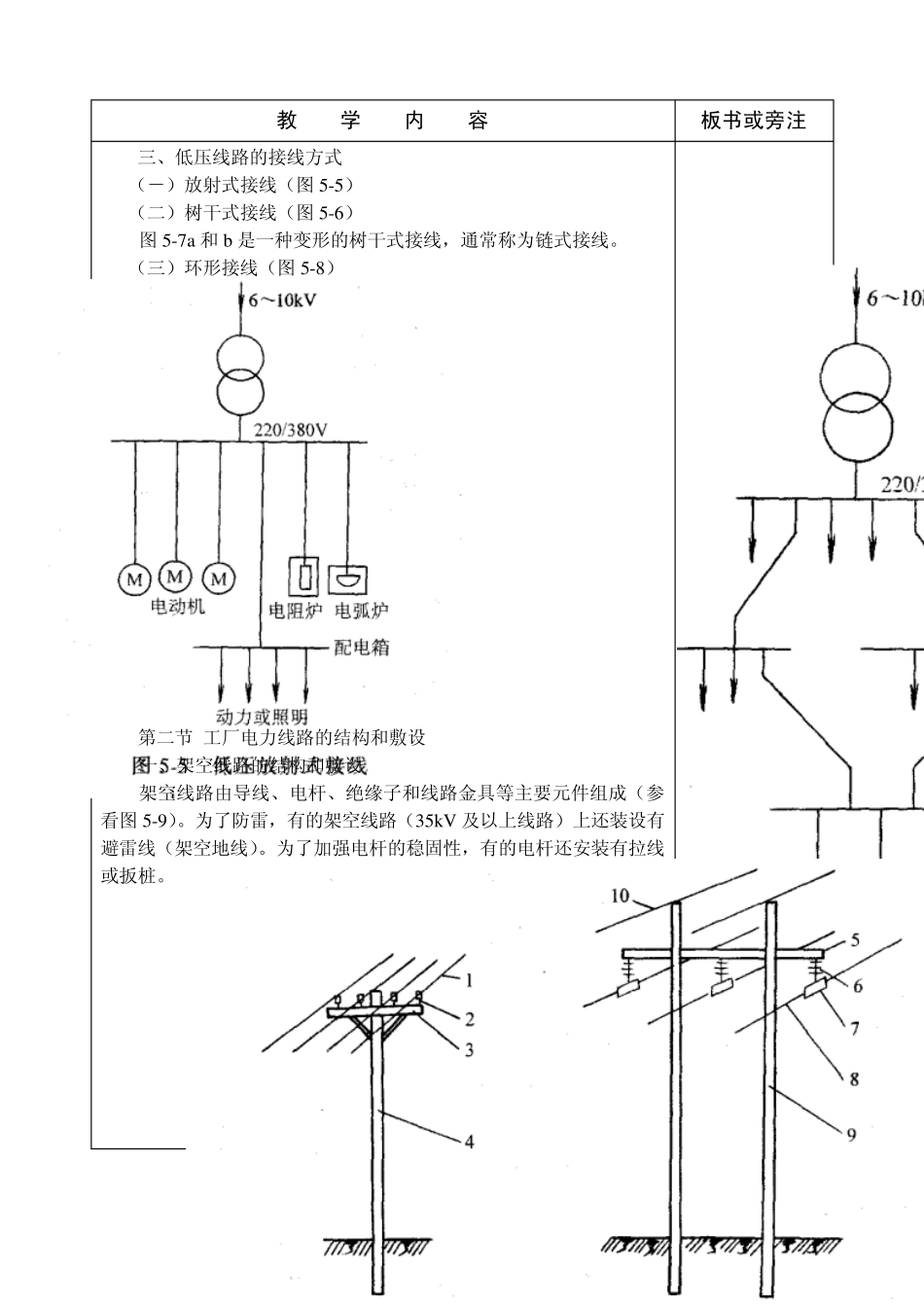

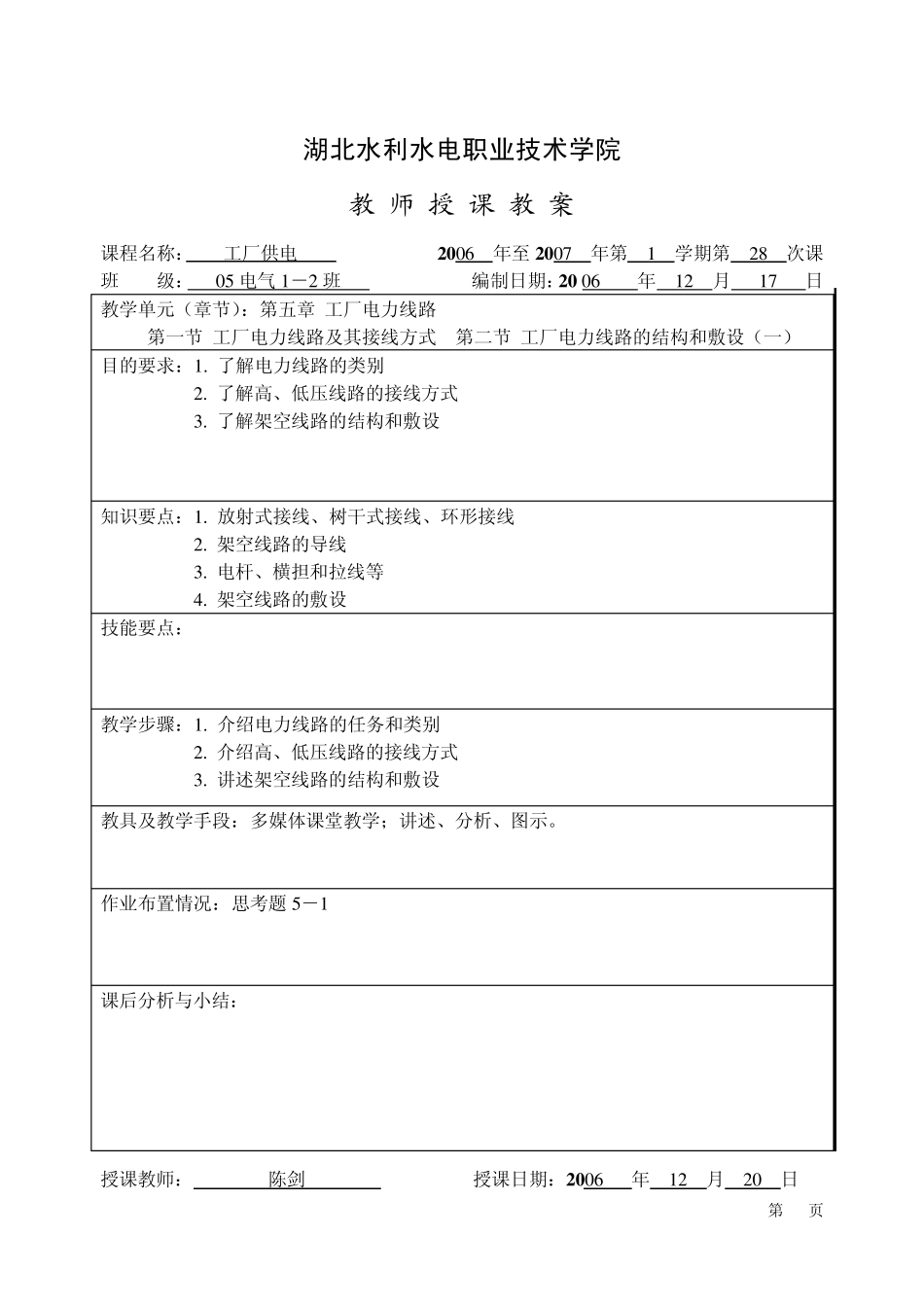

第 页 湖北水利水电职业技术学院 教 师 授 课 教 案 课程名称： 工厂供电 2 0 0 6 年至2 0 0 7 年第 1 学期第 2 8 次课 班 级： 0 5 电气1 －2 班 编制日期：2 0 0 6 年 1 2 月 1 7 日 教学单元（章节）：第五章 工厂电力线路 第一节 工厂电力线路及其接线方式 第二节 工厂电力线路的结构和敷设（一） 目的要求：1 . 了解电力线路的类别 2 . 了解高、低压线路的接线方式 3 . 了解架空线路的结构和敷设 知识要点：1 . 放射式接线、树干式接线、环形接线 2 . 架空线路的导线 3 . 电杆、横担和拉线等 4 . 架空线路的敷设 技能要点： 教学步骤：1 . 介绍电力线路的任务和类别 2 . 介绍高、低压线路的接线方式 3 . 讲述架空线路的结构和敷设 教具及教学手段：多媒体课堂教学；讲述、分析、图示。 作业布置情况：思考题 5 －1 课后分析与小结： 授课教师： 陈剑 授课日期：2 0 0 6 年 1 2 月 2 0 日第 页 教 学 内 容 板书或旁注 第—节 工厂电力线路及其接线方式 一、电力线路的任务和类别 电力线路是电力系统的重要组成部分，担负着输送和分配电能广重要任务。 电力线路按电压高低分，有高压线路即 1kV 以上线路和低压线路即 1kV 及以下线路。电力线路按结构型式分，有架空线路、电缆线路和车间（室内）线路。 二、高压线路的接线方式 （－）放射式接线（图 5-1） （二）树干式接线（图 5-2）要提高供电可靠性，可采用双干线供电或两端供电的接线方式，如图 5-3a、b 所示。 （三）环形接线（图 5-4）环形接线，实质上是两端供电的树干式接线。 第 页 教 学 内 容 板书或旁注 三、低压线路的接线方式 （－）放射式接线（图 5-5） （二）树干式接线（图 5-6） 图 5-7a 和 b 是一种变形的树干式接线，通常称为链式接线。 （三）环形接线（图 5-8） 第二节 工厂电力线路的结构和敷设 一、架空线路的结构和敷设 架空线路由导线、电杆、绝缘子和线路金具等主要元件组成（参看图 5-9）。为了防雷，有的架空线路（35kV 及以上线路）上还装设有避雷线（架空地线）。为了加强电杆的稳固性，有的电杆还安装有拉线或扳桩。 第 页 教 学 内 容 板书或旁注 （－）架空线路的导线 导线是线路的主体，担负着输送电能的功能。导线材质有铜、铝和钢。架空线路一般采用裸导线。裸导线按其结构分，有单股线...
