《建筑制图基础》2016.01VIP免费

《建筑制图基础》2016.01_第1页
1/22

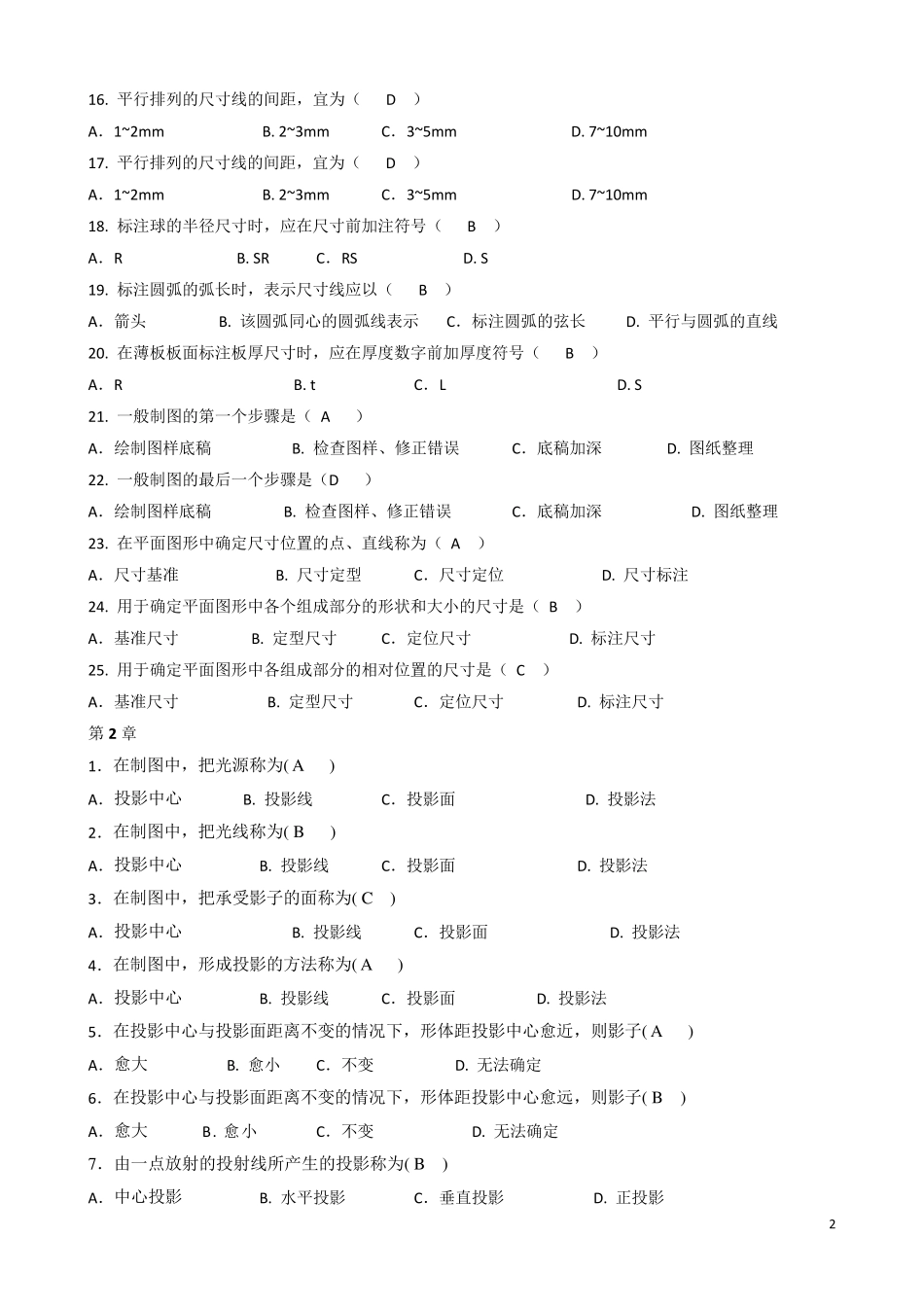

《建筑制图基础》2016.01_第2页
2/22

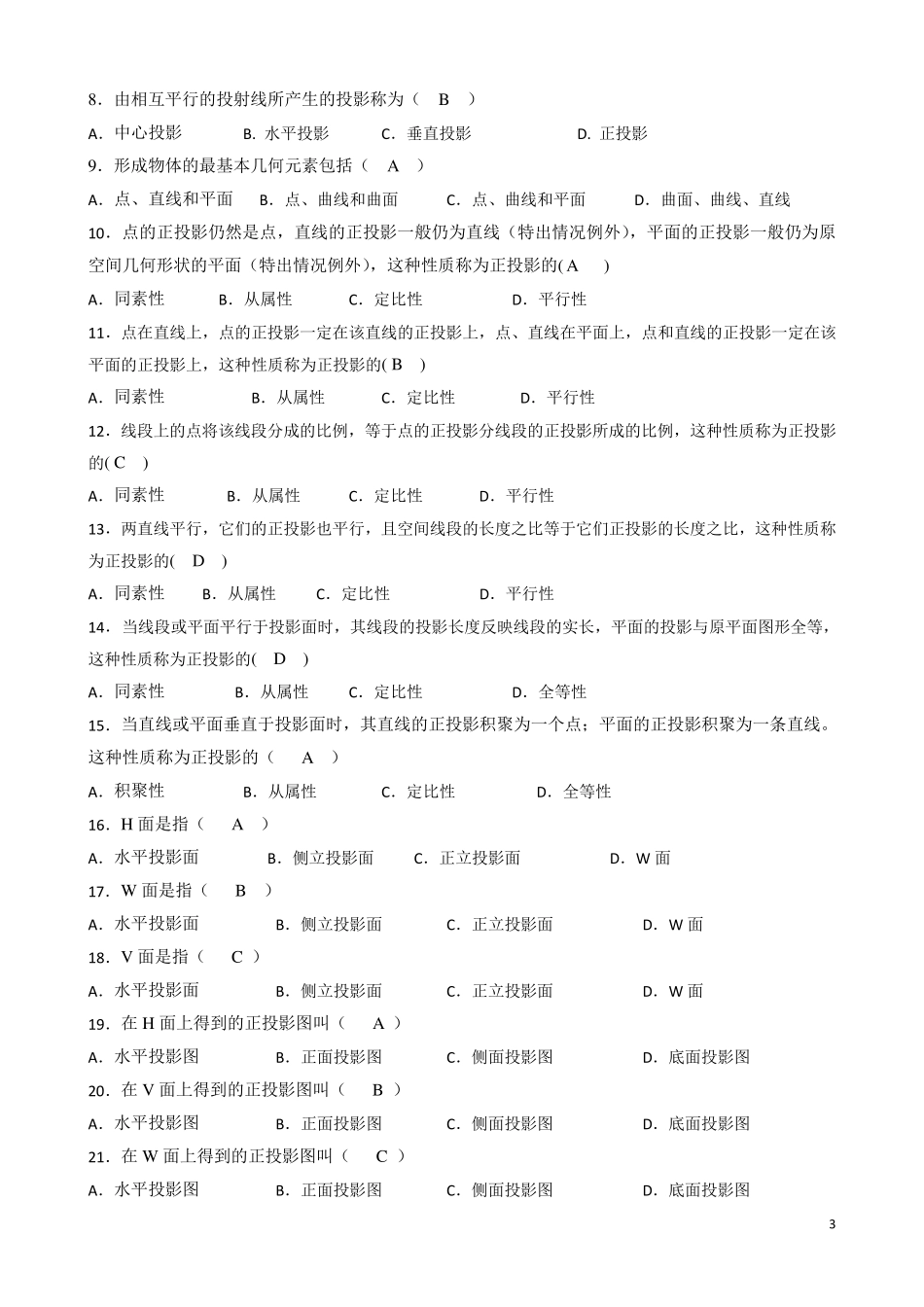

《建筑制图基础》2016.01_第3页
3/22
1 建筑制图基本知识 单项选择题 第1 章 1.图纸的幅面的简称是( A ) A.图幅 B. 图框 C.标题栏 D.会签栏 2.图纸上限定绘图区域的线框是指( B ) A.图幅 B. 图框 C.标题栏 D.会签栏 3. 幅面代号为A0 的图纸长、短边尺寸分别是( A ) A.1189m m 、841m m B. 841m m 、594m m C.420m m 、297m m D.297m m 、210m m 4.幅面代号为A1 的图纸长、短边尺寸分别是( B ) A.1189m m 、841m m B. 841m m 、594m m C.420m m 、297m m D.297m m 、210m m 5. 幅面代号为A2 的图纸长、短边尺寸分别是( C ) A.1189m m 、841m m B. 841m m 、594m m C.594m m 、420m m D.297m m 、210m m 6. 幅面代号为A3 的图纸长、短边尺寸分别是( D ) A.1189m m 、841m m B. 841m m 、594m m C.420m m 、297m m D.297m m 、210m m 7. 幅面代号为A4 的图纸长、短边尺寸分别是(D ) A.1189m m 、841m m B. 841m m 、594m m C.420m m 、297m m D.297m m 、210m m 8.一个工程设计中,每个专业所使用的图纸除去目录及表格所采用的A4 幅面,一般不多于( B ) A.1 种 B. 2 种 C.3 种 D.4 种 9.一般情况下,一个图样应选择的比例为( A ) A.1 种 B. 2 种 C.3 种 D.4 种 10.图样及说明中的汉字宜采用( A ) A.长仿宋体 B. 黑体 C.隶书 D.楷体 11.制图的基本规定要求数量的数值注写应采用( A ) A.正体阿拉伯数字 B. 斜体阿拉伯数字 C.正体罗马数字 D.斜体罗马数字 11.制图的基本规定要求数量的单位符号应采用( C ) A.正体阿拉伯数字 B. 斜体阿拉伯数字 C.正体字母 D.斜体罗马数字 12. 绘制尺寸界线时应采用( C ) A.粗实线 B. 粗虚线 C.细实线 D.细虚线 13. 绘制尺寸起止符号时应采用( C ) A.中粗长线 B. 波浪线 C.中粗断线 D.单点长划线 14. 尺寸起止符号倾斜方向与尺寸界线应成( A ) A.450 B. 600 C.900 D.1800 15. 图样轮廓线以外的尺寸线,距图样最外轮廓线之间的距离,不宜小于( A ) A.10m m B. 20m m C.5m m D. 1m m 2 16. 平行排列的尺寸线的间距,宜为( D ) A.1~ 2mm B. 2~ 3mm C.3~ 5mm D. 7~ 10mm 17. 平行排列的尺寸线的间距,宜为( D )...
