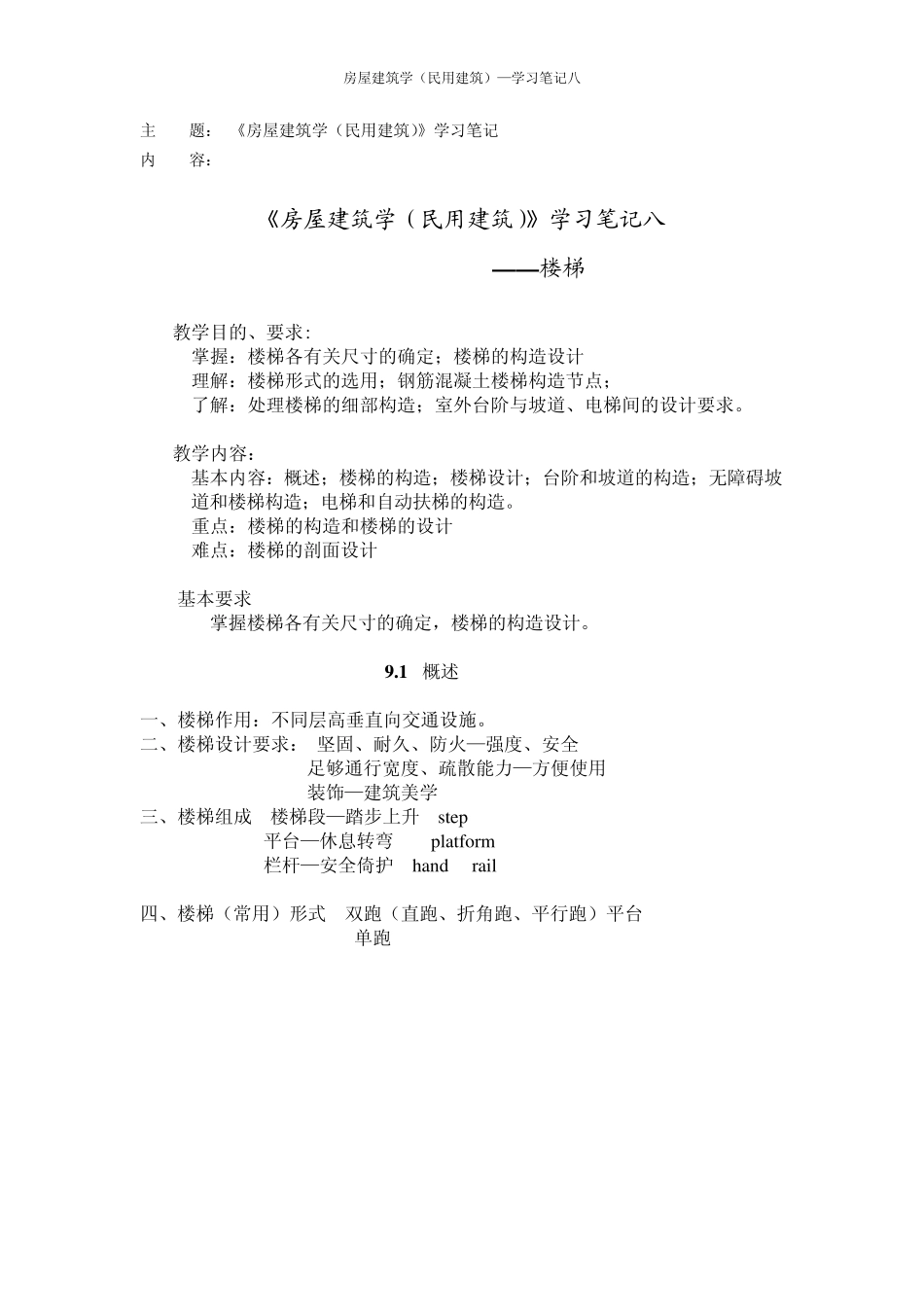

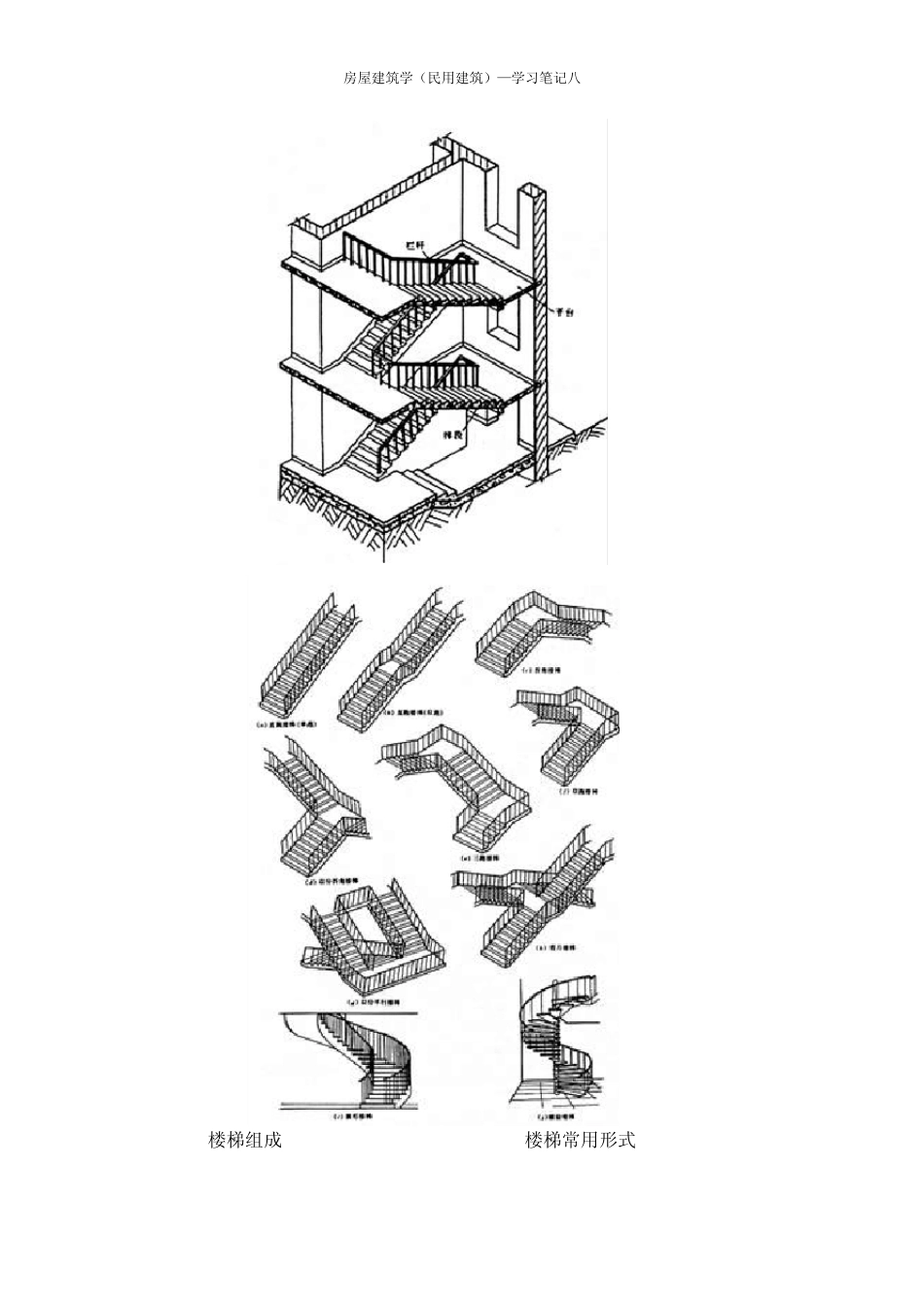

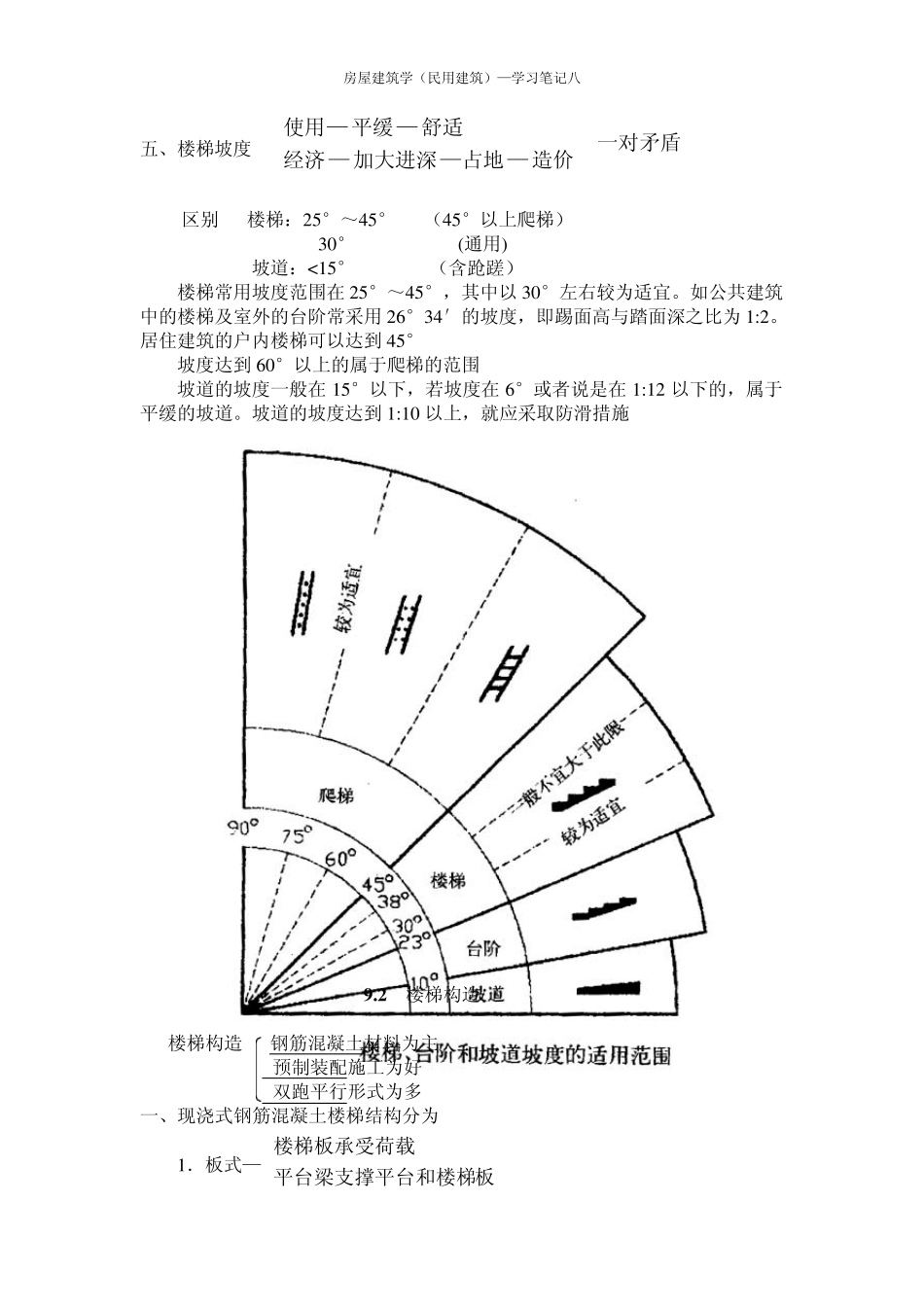

房屋建筑学（民用建筑）—学习笔记八 主 题： 《房屋建筑学（民用建筑）》学习笔记 内 容： 《房屋建筑学（民用建筑）》学习笔记八 — — 楼梯 教学目的、要求: 掌握：楼梯各有关尺寸的确定；楼梯的构造设计 理解：楼梯形式的选用；钢筋混凝土楼梯构造节点； 了解：处理楼梯的细部构造；室外台阶与坡道、电梯间的设计要求。 教学内容： 基本内容：概述；楼梯的构造；楼梯设计；台阶和坡道的构造；无障碍坡道和楼梯构造；电梯和自动扶梯的构造。 重点：楼梯的构造和楼梯的设计 难点：楼梯的剖面设计 基本要求 掌握楼梯各有关尺寸的确定，楼梯的构造设计。 9.1 概述 一、楼梯作用：不同层高垂直向交通设施。 二、楼梯设计要求： 坚固、耐久、防火—强度、安全 足够通行宽度、疏散能力—方便使用 装饰—建筑美学 三、楼梯组成 楼梯段—踏步上升 step 平台—休息转弯 platform 栏杆—安全倚护 hand rail 四、楼梯（常用）形式 双跑（直跑、折角跑、平行跑）平台 单跑 房屋建筑学（民用建筑）—学习笔记八 楼梯组成 楼梯常用形式 房屋建筑学（民用建筑）—学习笔记八 五、楼梯坡度 一对矛盾造价—占地—加大进深—经济舒适—平缓—使用 区别 楼梯：25°～45° （45°以上爬梯） 30° (通用) 坡道：< 15° （含跄蹉） 楼梯常用坡度范围在 25°～45°，其中以 30°左右较为适宜。如公共建筑中的楼梯及室外的台阶常采用26°34′的坡度，即踢面高与踏面深之比为 1:2。居住建筑的户内楼梯可以达到 45° 坡度达到 60°以上的属于爬梯的范围 坡道的坡度一般在 15°以下，若坡度在 6°或者说是在 1:12 以下的，属于平缓的坡道。坡道的坡度达到 1:10 以上，就应采取防滑措施 9 .2 楼梯构造 楼梯构造 钢筋混凝土材料为主 预制装配施工为好 双跑平行形式为多 一、现浇式钢筋混凝土楼梯结构分为 1．板式—板平台梁支撑平台和楼梯楼梯板承受荷载 房屋建筑学（民用建筑）—学习笔记八 2 ．梁板式— 斜梁放在平台梁上斜梁支撑踏步板 （与梁关系）有明步、暗步之分 楼梯平、剖视图 现浇：板式、梁板式结构 房屋建筑学（民用建筑）—学习笔记八 二、预制装配式钢筋混凝土楼梯，按结构分为： 1．梁承式—踏板 → 斜梁 → 平台梁 → 墙 三角形 距形梁 踏板 L 形 斜梁 一字形 L 形梁 预制装配式梁承式 曲梁及基础构造 平台梁是设在梯段与平台交接处的梁，是最常用的...
