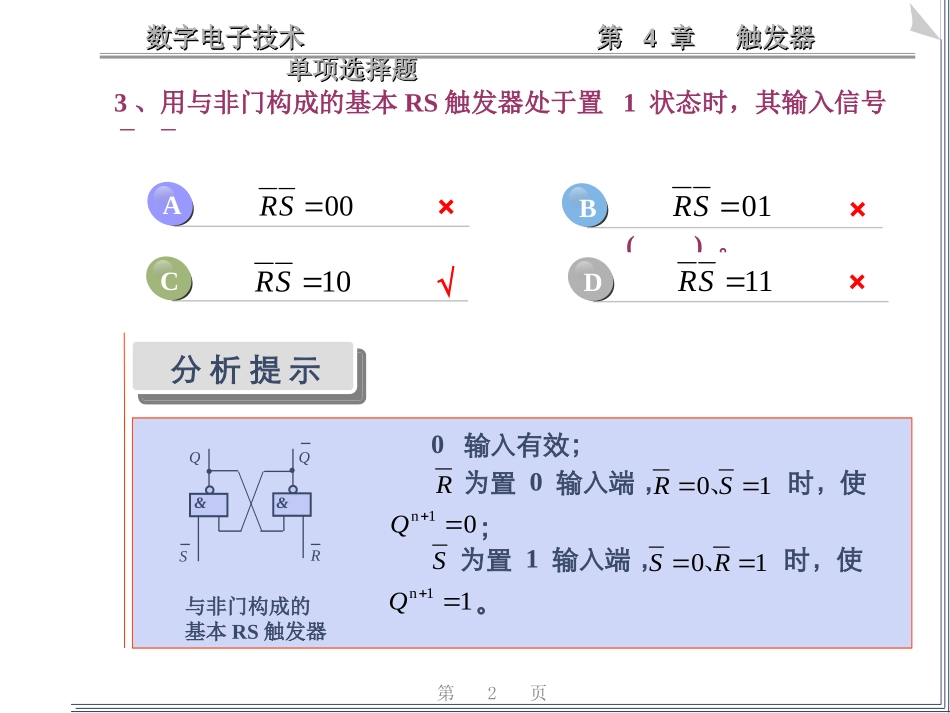

第1页触发器单项选择题填空题数字电子技术自测数字电子技术自测练习练习第2页数字电子技术第数字电子技术第44章触发器章触发器单项选择题单项选择题3、用与非门构成的基本RS触发器处于置1状态时，其输入信号R、S应为()。A00SR×B01SR×C10SR√D11SR×分析提示0输入有效；与非门构成的基本RS触发器SQR_&&Q__R为置0输入端，时，使；10SR、01nQS为置1输入端，时，使。10RS、11nQ第3页数字电子技术第数字电子技术第44章触发器章触发器单项选择题单项选择题4、用与非门构成的基本RS触发器，当输入信号S=0、R=1时，其逻辑功能为()。置1A√置0B×保持C×不定D×分析提示0输入有效；与非门构成的基本RS触发器SQR_&&Q__R为置0输入端，时，使；10SR、01nQS为置1输入端，时，使。10RS、11nQ第4页数字电子技术第数字电子技术第44章触发器章触发器单项选择题单项选择题5、下列触发器中，输入信号直接控制输出状态的是()。基本RS触发器A√钟控RS触发器B×主从JK触发器C×维持阻塞D触发器D×分析提示基本RS触发器，没有对输入信号起作用时刻进行控制的时钟脉冲CP信号，输入信号直接控制输出状态。第5页数字电子技术第数字电子技术第44章触发器章触发器单项选择题单项选择题10、RS触发器中，不允许的输入是()。RS=00A×RS=01B×RS=10C×DRS=11√分析提示RS触发器的约束条件为RS=0即为必须满足的输入条件，即2个输入中至少有一个为0。第6页数字电子技术第数字电子技术第44章触发器章触发器单项选择题单项选择题RSRS14、RS触发器当输入时，具备时钟条件后次态Qn+1为()。S=RQn+1=SA√Qn+1=RB×Qn+1=0C×Qn+1=1D×分析提示0n1nRSQRSQ由RS触发器的特性方程RS(约束条件)当时，SSQSQn1n第7页数字电子技术第数字电子技术第44章触发器章触发器填空题填空题1、触发器是双稳态触发器的简称，它由逻辑门加上适当的线耦合而成，具有两个互补的输出端Q和Q。参考答案反馈分析提示触发器在结构上由门构成，且引入正反馈维持2个稳定的输出状态。第8页数字电子技术第数字电子技术第44章触发器章触发器填空题填空题2、双稳态触发器有两个基本性质，一是，二是。参考答案有两个稳定状态根据不同的输入信号置1或置0状态分析提示触发器用正反馈维持2个稳定的输出状态0和1；在外部输入信号作用下可置于1状态或0状态。第9页数字电子技术第数字电子技术第44章触发器章触发器填空题填空题3、由与非门构成的基本RS触发器，正常工作时必须保证输入Rd、Sd中至少有一个为，即必须满足约束条件。参考答案1Rd+Sd=1分析提示与非门构成的基本RS触发器，0输入有效，正常工作时不允许2个输入信号同为0。第10页数字电子技术第数字电子技术第44章触发器章触发器填空题填空题0Q、Q1QQQQQ4、触发器有两个输出端Q和Q，正常工作时Q和Q端的状态，以端的状态表示触发器的状态。参考答案互补Q分析提示正常工作时触发器的2个输出端Q和Q互补。规定，以Q端的状态表示触发器的状态。第11页数字电子技术第数字电子技术第44章触发器章触发器填空题填空题5、按结构形式的不同，触发器可分为两大类：一类是没有时钟控制端的触发器，另一类是具有时钟控制端的触发器。参考答案基本RS触发器时钟触发器分析提示没有时钟控制端的触发器为基本RS触发器；具有时钟控制端的触发器称为时钟触发器或钟控触发器。第12页数字电子技术第数字电子技术第44章触发器章触发器填空题填空题7、钟控触发器也称同步触发器，其状态的变化不仅取决于信号的变化，还取决于信号的作用。参考答案输入时钟脉冲分析提示钟控触发器，输入信号决定触发器状态变化的方向，时钟脉冲信号决定触发器何时接收输入信号何时改变状态。第13页数字电子技术第数字电子技术第44章触发器章触发器填空题填空题9、钟控RS触发器的特性方程为：Qn+1=、（约束条件）。该特征方程反映了在CP作用下，钟控RS触发器次态Qn+1和输入R、S及初态Qn之间的逻辑关系，同时也给出了触发器的约束条件。参考答案S+RQnRS=0.分析提示0n1nRSQRSQ钟控RS触发器的特性方程(约束条件)第14页数字电子技术第数字电子技术第44章触发器...
