螺纹连接的类型和标准连接件

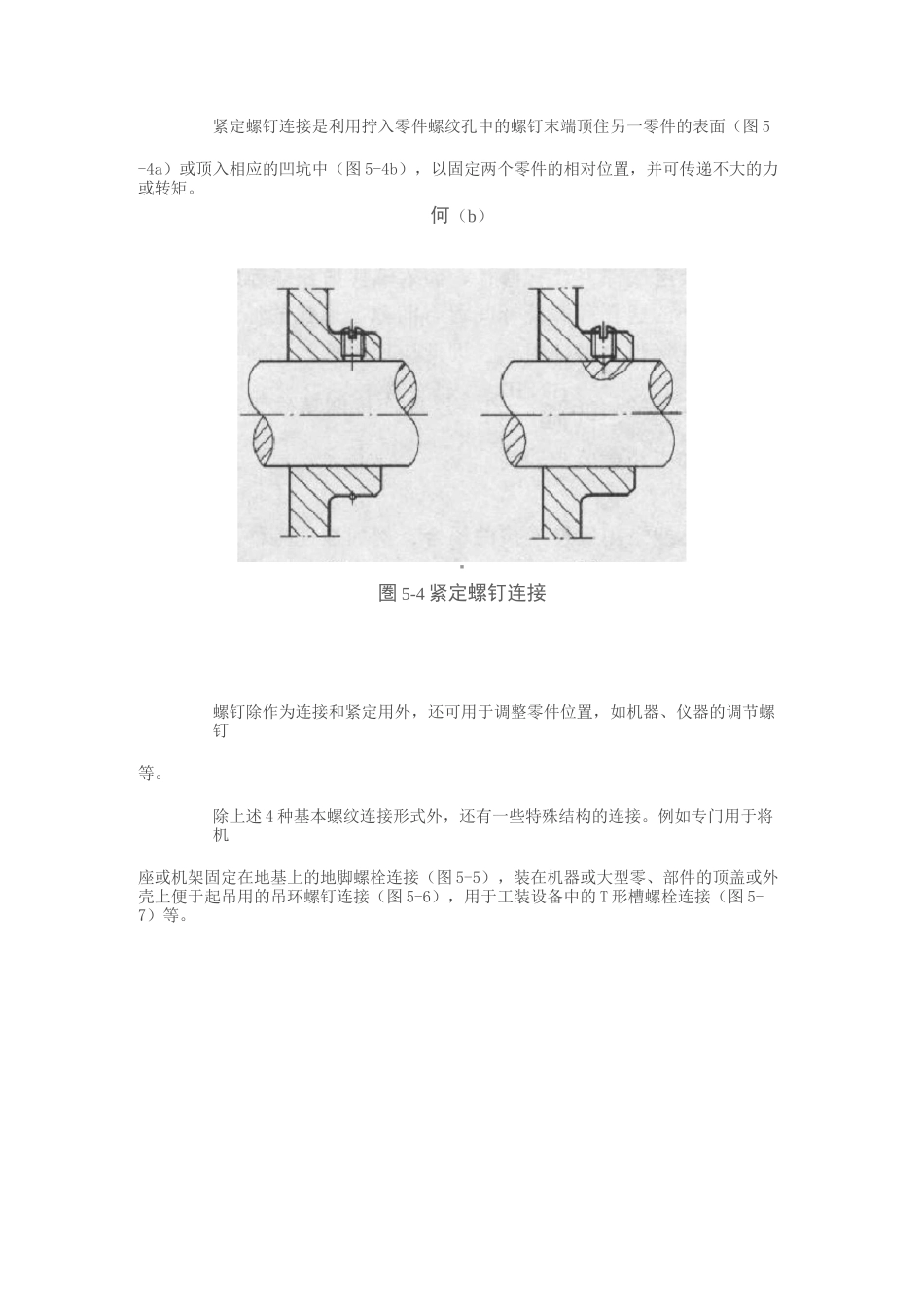

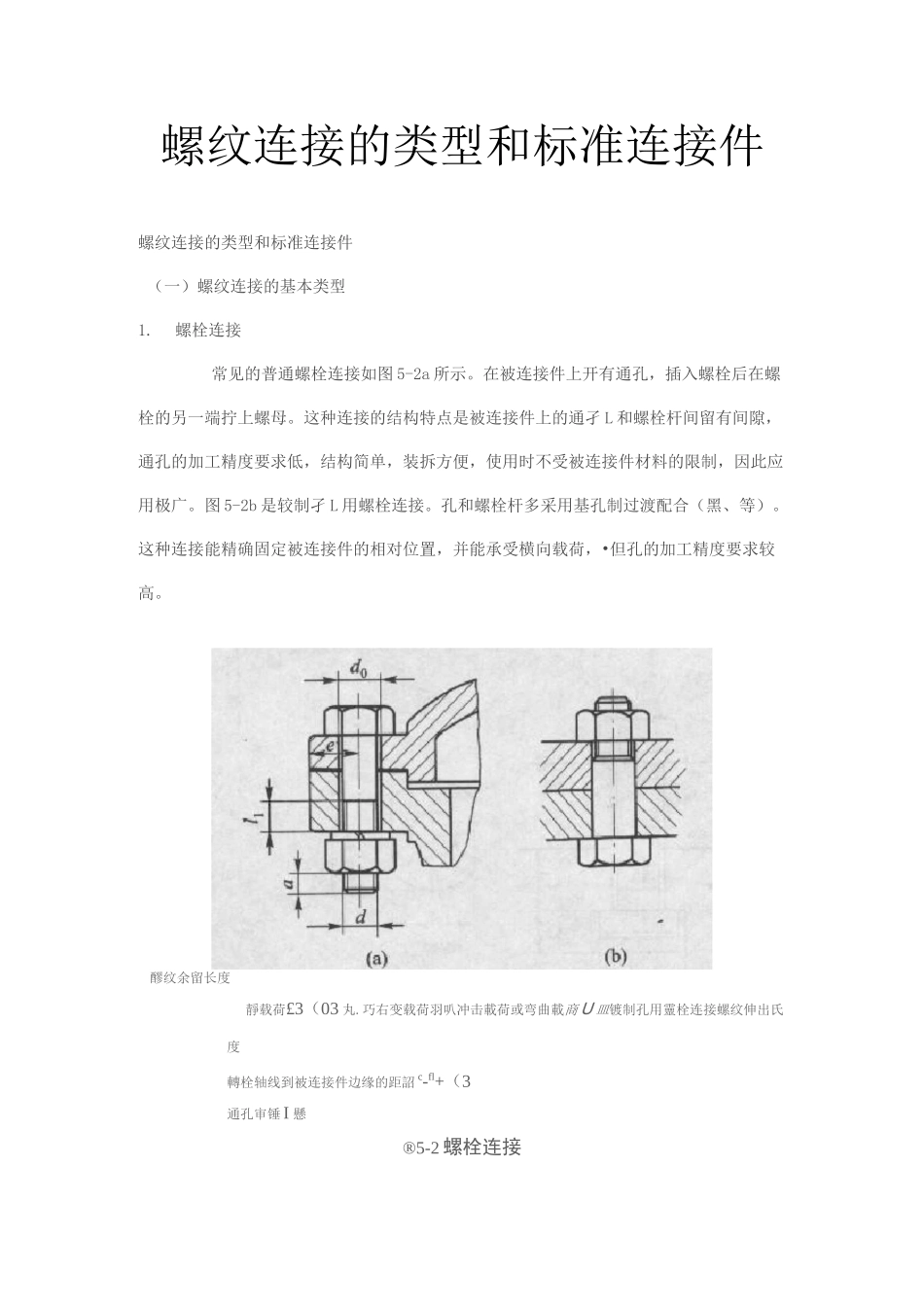

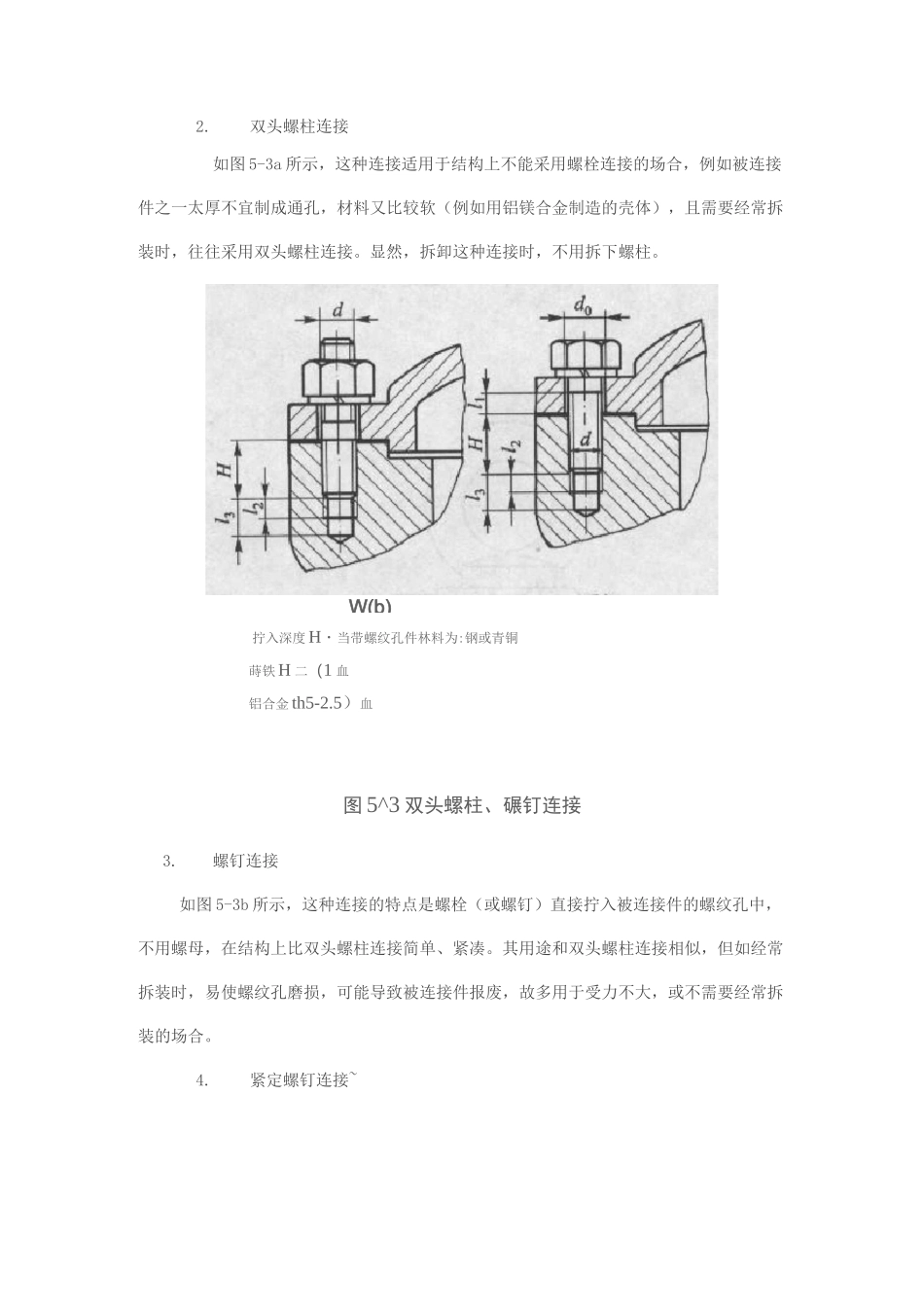

螺纹连接的类型和标准连接件螺纹连接的类型和标准连接件（一）螺纹连接的基本类型1.螺栓连接常见的普通螺栓连接如图 5-2a 所示。在被连接件上开有通孔，插入螺栓后在螺栓的另一端拧上螺母。这种连接的结构特点是被连接件上的通孑 L 和螺栓杆间留有间隙，通孔的加工精度要求低，结构简单，装拆方便，使用时不受被连接件材料的限制，因此应用极广。图 5-2b 是较制孑 L 用螺栓连接。孔和螺栓杆多采用基孔制过渡配合（黑、等）。这种连接能精确固定被连接件的相对位置，并能承受横向载荷，•但孔的加工精度要求较高。醪纹余留长度靜载荷£3（03 丸.巧右变载荷羽叭冲击載荷或弯曲載商 U 皿镀制孔用靈栓连接螺纹伸出氏度轉栓轴线到被连接件边缘的距詔 c-fl+（3通孔审锤 I 懸®5-2 螺栓连接W(b)2.双头螺柱连接如图 5-3a 所示，这种连接适用于结构上不能采用螺栓连接的场合，例如被连接件之一太厚不宜制成通孔，材料又比较软（例如用铝镁合金制造的壳体），且需要经常拆装时，往往采用双头螺柱连接。显然，拆卸这种连接时，不用拆下螺柱。拧入深度 H・当带螺纹孔件林料为:钢或青铜蒔铁 H 二（1 血铝合金 th5-2.5）血图 5^3 双头螺柱、碾钉连接3.螺钉连接如图 5-3b 所示，这种连接的特点是螺栓（或螺钉）直接拧入被连接件的螺纹孔中，不用螺母，在结构上比双头螺柱连接简单、紧凑。其用途和双头螺柱连接相似，但如经常拆装时，易使螺纹孔磨损，可能导致被连接件报废，故多用于受力不大，或不需要经常拆装的场合。4.紧定螺钉连接~紧定螺钉连接是利用拧入零件螺纹孔中的螺钉末端顶住另一零件的表面（图 5-4a）或顶入相应的凹坑中（图 5-4b），以固定两个零件的相对位置，并可传递不大的力或转矩。何（b）■圏 5-4 紧定螺钉连接螺钉除作为连接和紧定用外，还可用于调整零件位置，如机器、仪器的调节螺钉等。除上述 4 种基本螺纹连接形式外，还有一些特殊结构的连接。例如专门用于将机座或机架固定在地基上的地脚螺栓连接（图 5-5），装在机器或大型零、部件的顶盖或外壳上便于起吊用的吊环螺钉连接（图 5-6），用于工装设备中的 T 形槽螺栓连接（图 5-7）等。图 5-5 地脚螺栓挂接图 5-6 吊环蝎钉逹接（二）标准螺纹连接件螺纹连接件的类型很多，在机械制造中常见的螺纹连接件有螺栓、双头螺柱、螺钉、螺母和垫圈等。这类零件的结构形式和尺寸都已标准化，设计时可根据有关标准选用。它们的结构特点和应用示于表 5-2...
