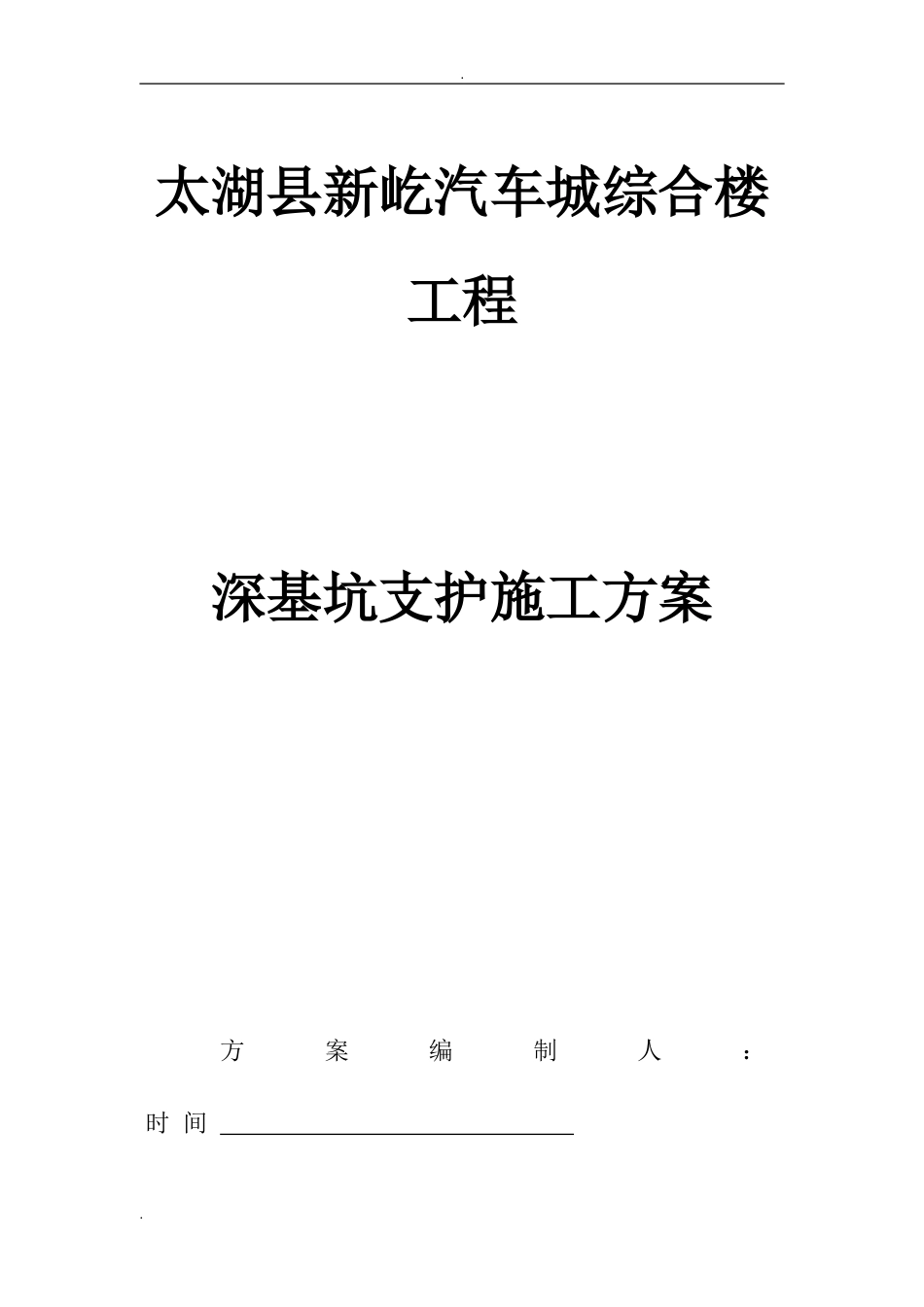

.太湖县新屹汽车城综合楼工程深基坑支护施工方案方案编制人：时间..审核人：时间审定人：时间潜山县第七建筑工程有限责任公司2０14年8月１0日....目录1、编制依据....................................................1２、工程概况ﻩ１3、施工部署....................................................4４、施工工艺技术................................................65、施工安全质量保证措施........................................76、应急救援预案ﻩ1１7、基坑监测监控................................................158、施工平面布置................................................169、计算书......................................................16１0、附图....................................................2２..１、编制依据本工程所涉及的规范、标准、文件：一、《岩土工程勘察报告》(合肥建材地质工程勘察院)二、相关工程图纸（北京通程泛华建筑工程顾问有限公司)三、选用规范1、该工程的《岩土工程勘察报告》及部分设计图纸2、《建筑基坑支护技术规程》(JGＪ12０－99)中国建筑工业出版社出版、3、《建筑地基与基础设计规范》（ＧＢ500０7-2002）4、《混凝土结构设计规范》(GB50010－200２）5、《建筑施工计算手册》江正荣编著中国建筑工业出版社、6、《实用土木工程手册》第三版杨文渊编著人民教同出版社、7、《地基与基础》第三版中国建筑工业出版社、8、《土力学》等相关文献进行编制2、工程概况2．1工程概况本工程太湖县新屹汽车城综合楼工程。根据勘察设计文件基抗开挖坑底标高为-7m。场地基本平整，基坑面积为44５９.2６m2。序号项目内容１工程名称太湖县新屹汽车城综合楼工程..2建设单位太湖县新屹汽车城有限公司3设计单位北京通程泛华建筑工程顾问有限公司4勘察单位合肥建材地质工程勘察院５施工单位潜山县第七建筑工程有限责任公司６监理单位安徽辰宇建设工程项目管理有限公司7建设地点潜山县太湖县８结构类型及层数12层９建筑面积m21０要求质量标准合格11工期综合楼532天12施工范围施工总承包及图纸设计范围2．2地质条件根据《岩土工程勘察报告》,拟建工程基坑范围内地层主要为坡积与冲积地层,主要土层共分三层,描述如下:场地地层根据野外钻孔揭露、原位测试及室内土工试验等资料,综合分析该场地在钻探所达深度范围内的地层分布情况，自上而下分别叙述如下:①层杂填土（Q4ml）:层底埋深0.60~4．40ｍ,层底高程51.93～58.６5ｍ，层厚0.60～4.40ｍ,主要成分为粘性土，夹杂大量碎石等,灰黄色、灰褐色，松散,稍湿,分布普遍。②层全强风化花岗岩(Pt）：该层在场地局部分布,层顶埋深0.60～4.40m，层顶高程5１.93～５8.6５m，暗黄色，坚硬，风化呈砂土状、砾砂状，局部呈砂质粘土状,结构大部破坏，原岩矿..物特征不清晰，局部偶见基岩碎片,带水易钻进。③层中风化花岗岩（Pｔ):本次勘察此层未揭穿,揭露最大厚度为9．50m,青灰色混浅肉红色,致密，斑状结构，块状构造,基岩裂隙稍发育，硅质胶结,胶结较好，单轴饱和抗压强度标准值为１５.9MPa，属较软岩,较完整,局部较破碎，岩体基本质量等级为Ⅳ级。2．3基坑支护设计针对本工程的特点,土方采取放坡分二阶开挖,第一阶开挖深度为4．0米，第二阶开挖深度为3.0米。基坑底的长度和宽度为边轴线外加1.５米作为施工作业面和挖排水沟用。两阶斜坡部位从底到上铺隔水雨布防止雨水冲洗。排水采取基坑外排水和基坑内集排水。基坑外在离坡顶１.０米外自然地坪处设置300×３00的排水沟,每隔30米设一集水井，直径为１500MＭ，井底比沟底深１000MM，并配置水泵，不让地面水流入基坑内。在基坑底距坡角500MＭ处设300×300排水沟，每隔30米设一集水井。这样,自然降水及基坑底层土内存水通过上层排水沟排至于集水井,由潜水泵排至城市排水管网。具体情况见附图所示。2.4安全围护基坑四周做1.２米高的防护栏杆,并用密目网封闭，设置安全标志，基坑顶不得堆土堆料。..２．5周边环境(１)施工现场内东侧距离拟建建筑物外墙20ｍ为学校办公楼,本次开挖不会对东侧建筑有威胁。（2)根据建设单位提供场区及周边无地下管线。3...
