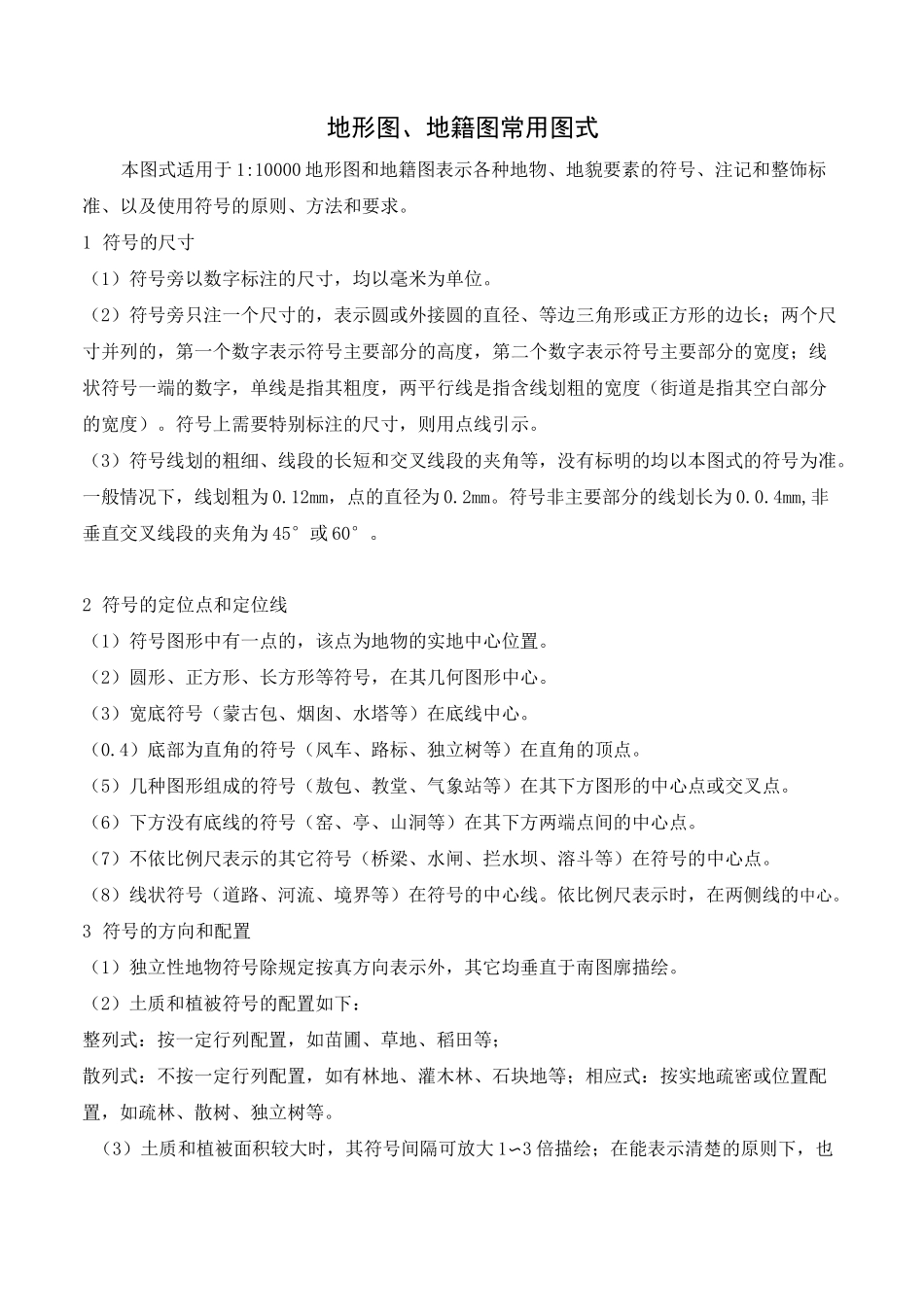

地形图、地籍图常用图式本图式适用于 1:10000 地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。（2）符号旁只注一个尺寸的，表示圆或外接圆的直径、等边三角形或正方形的边长；两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字，单线是指其粗度，两平行线是指含线划粗的宽度（街道是指其空白部分的宽度）。符号上需要特别标注的尺寸，则用点线引示。（3）符号线划的粗细、线段的长短和交叉线段的夹角等，没有标明的均以本图式的符号为准。一般情况下，线划粗为 0.12mm，点的直径为 0.2mm。符号非主要部分的线划长为 0.0.4mm,非垂直交叉线段的夹角为 45°或 60°。2 符号的定位点和定位线（1）符号图形中有一点的，该点为地物的实地中心位置。（2）圆形、正方形、长方形等符号，在其几何图形中心。（3）宽底符号（蒙古包、烟囱、水塔等）在底线中心。（0.4）底部为直角的符号（风车、路标、独立树等）在直角的顶点。（5）几种图形组成的符号（敖包、教堂、气象站等）在其下方图形的中心点或交叉点。（6）下方没有底线的符号（窑、亭、山洞等）在其下方两端点间的中心点。（7）不依比例尺表示的其它符号（桥梁、水闸、拦水坝、溶斗等）在符号的中心点。（8）线状符号（道路、河流、境界等）在符号的中心线。依比例尺表示时，在两侧线的中心。3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。（3）土质和植被面积较大时，其符号间隔可放大 1〜3 倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。4 文字注记注记的排列形式：水平字列、垂直字列、雁行字列、屈曲字列注记的方向：各种注记一般为正向，字头朝北图廓，但街道名称、河名、道路注记、管线类别注记的字向和字...
