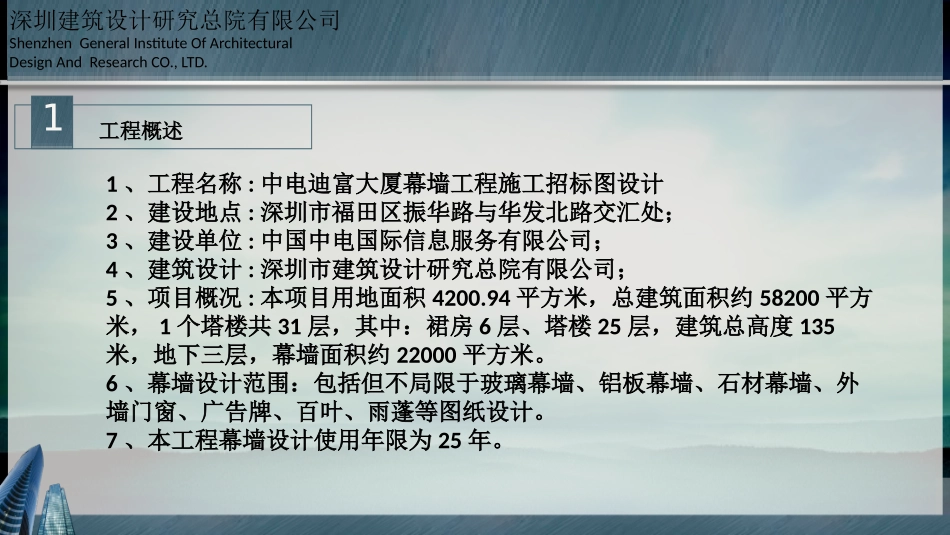

深圳建筑设计研究总院有限公司ShenzhenGeneralInstituteOfArchitecturalDesignAndResearchCO.,LTD.中电迪富大厦幕墙工程施工招标图设计幕墙设计方案日期:2014-01-15深圳建筑设计研究总院有限公司ShenzhenGeneralInstituteOfArchitecturalDesignAndResearchCO.,LTD.一、单元式构造节点及单元式与构件式对比深圳建筑设计研究总院有限公司ShenzhenGeneralInstituteOfArchitecturalDesignAndResearchCO.,LTD.1、工程名称:中电迪富大厦幕墙工程施工招标图设计2、建设地点:深圳市福田区振华路与华发北路交汇处；3、建设单位:中国中电国际信息服务有限公司；4、建筑设计:深圳市建筑设计研究总院有限公司；5、项目概况:本项目用地面积4200.94平方米，总建筑面积约58200平方米，1个塔楼共31层，其中：裙房6层、塔楼25层，建筑总高度135米，地下三层，幕墙面积约22000平方米。6、幕墙设计范围：包括但不局限于玻璃幕墙、铝板幕墙、石材幕墙、外墙门窗、广告牌、百叶、雨蓬等图纸设计。7、本工程幕墙设计使用年限为25年。1工程概述深圳建筑设计研究总院有限公司ShenzhenGeneralInstituteOfArchitecturalDesignAndResearchCO.,LTD.1单元式构造节点及单元式与构件式对比3.1、单元式节点图：深圳建筑设计研究总院有限公司ShenzhenGeneralInstituteOfArchitecturalDesignAndResearchCO.,LTD.1单元式构造节点及单元式与构件式对比3.2、幕墙形式的对比分析：序号对比项目推荐方案一推荐方案二1幕墙形式单元式幕墙构件式幕墙2幕墙基本定义将面板和金属框架在工厂组装为幕墙单元，以单元形式在现场完成安装施工的框支承幕墙在现场依次安装立柱、横梁和面板的框支承幕墙。3气密、水密性能1.利用等压原理实现等压防水。2.采用小气室分割原理，以一个单元板块的宽度或高度为分割单位，有利于保持压力均衡，从而提高气密、水密性。3.采用特殊工艺处理，使密封胶条在槽内准确定位，不会因温度变化产生伸缩，保证气密、水密性。采用传统的密封胶封堵形式，其质量取决于密封胶的灌注质量，因此受人员、气候、环境干扰的因素较多，其气密、水密性一般能达到国家规定的标准要求。深圳建筑设计研究总院有限公司ShenzhenGeneralInstituteOfArchitecturalDesignAndResearchCO.,LTD.4平面内变形性能单元板块间全部采用插接结构，全部连接为螺栓连接，三维调整大，有较强变位吸收能力，抗震能力强，可有效的吸收层间变位和温度变形。同时使此结构能更好的适应土建偏差较大的情况。可实现一定的三维调整，变位吸收能力达到一般的建筑物的变形能力要求，其与埋件通常采用焊接方式连接。5隔声降噪通过结构设计使所有型材均为柔性接触，从根本上消除了热变形伸缩产生的噪音型材结合部位均设有弹性胶垫，横、竖框连接采用浮动式伸缩结构，可消除热变形伸缩产生的噪音6平整度板块间全部采用插接结构，定位精度高，幕墙表面平整度高，外装饰效果好。板块的固定靠型材的挂接实现，因此幕墙的精度由框架安装精度的高低来决定1单元式构造节点及单元式与构件式对比3.2、幕墙形式的对比分析：深圳建筑设计研究总院有限公司ShenzhenGeneralInstituteOfArchitecturalDesignAndResearchCO.,LTD.7自洁性能具有清洁功能。由于采用结构防水原理，以密封胶条代替硅酮密封胶，因而大大减少了接缝处的灰尘吸附量采用硅酮密封胶密封，增加打胶工序，延长施工周期；胶缝易吸尘或污染而影响装饰效果。8可拆卸幕墙板块可单独拆卸，破损后维修更换方便板块安装就位后，设有限位装置，防止左右及上下窜动，故有破损后，须将四周的限位装置取下，再进行更换。1单元式构造节点及单元式与构件式对比3.2、幕墙形式的对比分析：深圳建筑设计研究总院有限公司ShenzhenGeneralInstituteOfArchitecturalDesignAndResearchCO.,LTD.9安全性能1.单元板块加工及组装均在工厂内进行，现场工序少，且全由机械作业，因此，在安装施工过程中，安全性能得到大大提高。2.在幕墙结构中，每一板块均采用止动块对幕墙板块进行限位控制，结构安全可靠。1.该结构的横、竖框，板块均需在现场安装作业；安装中需大量使用脚手架、吊篮等设备，因此需特别注意现场安全。2.在...
